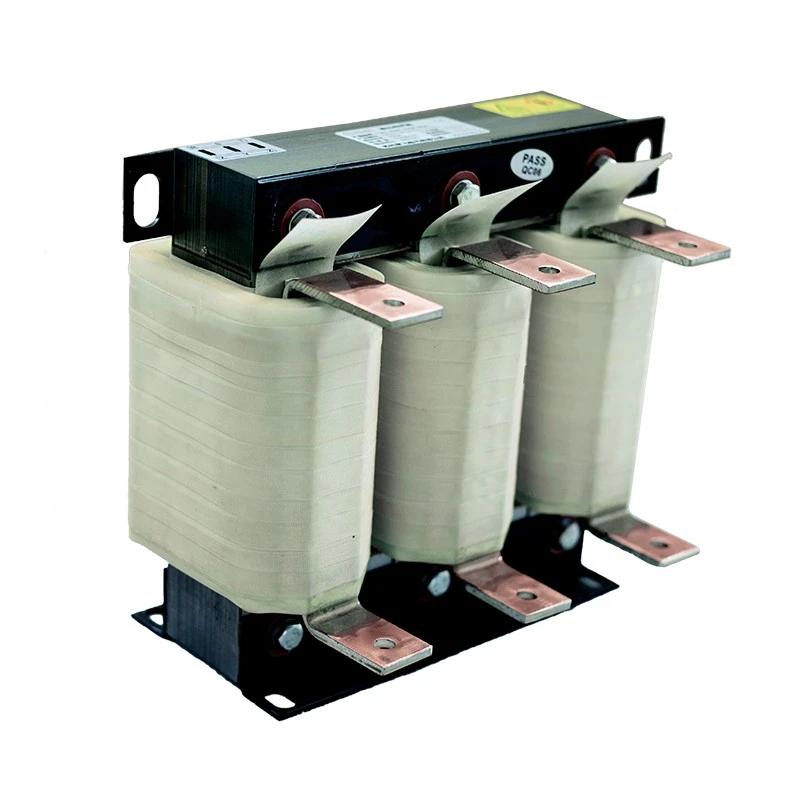

可変周波数駆動リアクトル

可変周波数ドライブは効率的なモーター速度制御とエネルギー管理を提供しますが、その高周波スイッチング動作により、接続された機器に高調波電流、電圧変動、および追加の電気的ストレスが発生する可能性があります。

Dufew Electric Variable Frequency Drive Reactor は、回路に適切なインピーダンスを追加することで VFD システムの性能を向上させます。設置位置やシステム要件に応じて、電源側とモータ負荷側のそれぞれに異なる保護機能を提供します。

選択は、主な電気的問題が電源側で発生するかモーター負荷側で発生するかによって異なります。

リアクトルを VFD の入力側に取り付けると、電力品質が向上し、高調波の影響が低減され、過渡電流の影響が制限されます。

VFD の出力側に取り付けると、モーター側の電気的状態が最適化され、スイッチング関連のストレスが軽減され、駆動システムの信頼性が向上します。

低損失の冷間圧延シリコン鋼コア、クラス F 絶縁材、真空含浸技術、および最適化された巻線構造で製造された Dufew リアクトルは、安定したインダクタンス性能、信頼性の高い熱特性、および長期にわたる産業用耐久性を提供します。

さまざまな VFD システム要件に対応するアプリケーション ソリューション

産業環境が異なれば、異なるリアクター構成が必要になります。 Dufew は、実際の動作条件、システム構造、電気要件に応じたアプリケーションベースのソリューションを提供し、パワー側とモーター側の両方のパフォーマンスの向上を支援します。

入力側リアクトルのアプリケーション

電源とVFD入力端子の間に設置され、主に駆動系の電気環境改善を目的とした入力側構成です。高調波電流と入力サージ電流の影響を軽減すると同時に、電源の安定性を向上させ、PLC、センサー、およびその他の制御機器に影響を与える可能性のある干渉を制限します。

この構成は、複数の VFD システムを備えた産業施設、不安定な電力条件で動作する機器、および電力品質の向上が必要なアプリケーションに適しています。

出力側リアクトルのアプリケーション

VFD 出力端子とモーターの間に設置される出力側構成は、モーター側の動作条件の改善に重点を置いています。これにより、PWM スイッチング ストレスが軽減され、出力波形の品質が向上し、電気的外乱が制限され、より安定した信頼性の高いモーター動作がサポートされます。

一般的なアプリケーションには、長距離モーター接続、頑丈な機械、およびモーターの信頼性の向上が重要な機器が含まれます。

Dufew 原子炉ソリューションの主な利点

電源品質の向上

不安定な電力状態や高調波干渉の影響を受けるアプリケーションの場合、リアクトルは高調波電流の影響を軽減し、電源の安定性を向上させ、過渡電流の変化を制限するのに役立ちます。また、敏感な機器に影響を与える電気的干渉を軽減できるため、複数のドライブや厳しい電力品質要件を備えた産業用システムに適しています。

モータードライブの信頼性向上

モーター側では、リアクトルは高周波スイッチングによって引き起こされる電気的ストレスを軽減し、出力回路の状態を改善します。これにより、信頼性の高いモーター動作がサポートされ、厳しい動作条件下での異常な中断を軽減できます。

安定した磁気性能

Dufew リアクトルは、低損失の冷間圧延シリコン鋼コア、最適化された磁気回路設計、および精密巻線技術を使用して、連続動作中に安定したインダクタンス特性を維持します。この構造により、磁気損失と温度上昇を低減し、長期にわたる信頼性の高い性能をサポートします。

産業グレードの断熱設計

この断熱システムは、クラス F 断熱材と真空含浸および高温硬化プロセスを組み合わせたものです。この構造により、耐湿性、機械的強度、熱耐久性が向上し、産業環境においてリアクターの信頼性の高い性能とより長い耐用年数を維持するのに役立ちます。

柔軟なカスタマイズされたリアクター設計

Dufew は、定格電圧、定格電流、電圧降下要件、設置構造、巻線材料、および保護要件に基づいてカスタマイズされたリアクトル ソリューションをサポートしています。この構成は、さまざまな電気パラメータやキャビネットのレイアウトに適応できます。

利用可能なオプションには、銅またはアルミニウム巻線、垂直または水平設置、IP00 オープン設計や IP20 保護エンクロージャなどのさまざまな保護構造が含まれます。この柔軟性により、リアクターをさまざまな VFD および産業用電力システムに統合することができます。

代表的な用途

デュフュー リアクター ソリューションは以下の分野で広く使用されています。

VFD アプリケーション向けリアクター選択ガイド

正しいリアクター構成は、実際のシステム要件によって異なります。

Dufew は、電圧、電流、設置位置、動作環境に応じて適切な仕様を推奨するエンジニアリング サポートを提供します。

適切なリアクター ソリューションを選択するには?

適切なリアクターを選択するには、VFD パラメータ、実際のシステム条件、および必要な保護レベルを考慮する必要があります。これらの要素をリアクターの電気的および機械的特性と一致させると、安定した動作と駆動システムへの適切な統合が確保されます。

VFDパラメータ

主な VFD パラメータには、定格電圧、定格電流、モーター出力、動作周波数が含まれます。これらの値はリアクターの基本的な電気要件を決定し、駆動システムの仕様と一致させる必要があります。

システムの状態

設置位置、電源条件、モータ接続距離、負荷特性、使用環境なども考慮してください。たとえば、長いモーターケーブル、頻繁な負荷変化、または要求の厳しい産業環境では、異なるリアクトル構成が必要になる場合があります。

保護要件

必要な保護機能も重要な考慮事項です。アプリケーションに応じて、リアクトルは、高調波の影響を軽減し、電力の安定性を向上させ、モーター側の保護を提供し、特定の電圧降下要件を満たし、または厳しい負荷の下での連続動作をサポートするように選択できます。

技術仕様

型番説明

例: CAL-4321-0250-EISA

製造能力と品質保証

Dufew Electric は、リアクトル、抵抗器、ブレーキ システム、変圧器、カスタマイズされた電気ソリューションなどのパワー エレクトロニクス コンポーネントを専門としています。その製造能力は、さまざまな産業用途向けのコア処理、巻線、絶縁処理、および電気的性能検証をカバーしています。

製造プロセスには、ケイ素鋼コアの加工、精密なコイル巻線、真空含浸、高温硬化、および電気的性能テストが含まれます。これらのプロセスは、連続稼働中に一貫した製品特性と信頼性の高いパフォーマンスを維持するのに役立ちます。

品質検査には、絶縁抵抗、耐電圧、温度上昇、電気的性能の検証が含まれます。各テストでは、絶縁の信頼性、熱性能、全体的な電気品質を追加検証します。

Dufew は、顧客の図面とアプリケーション要件に基づいて、カスタマイズされた設計、OEM および ODM の協力、製造をサポートします。製品選択、システム統合、プロジェクト開発をサポートするために、技術文書およびアプリケーション エンジニアリング サービスも利用できます。

認証とコンプライアンス

Dufew 製品は、次のような認められた産業要件に従って製造されています。

- ISO 9001 品質マネジメントシステム

- CE準拠

- IEC289

- GB10229

- JB9644

梱包と世界各地への配送

Dufew は、製品の寸法、重量、輸送要件に応じた輸出標準の梱包ソリューションを提供します。

梱包内容:

- 耐衝撃保護

- 防湿パッケージ

- 木製ケースの輸出

- 出荷前検査記録

これらの対策により、安全な輸送と信頼性の高い設置パフォーマンスが保証されます。

可変周波数駆動リアクトルと従来のリアクトルの比較

よくある質問

Q1: 可変周波数駆動リアクトルはいつ設置する必要がありますか?

VFD システムで高調波干渉、電圧変動、頻繁な過電流アラーム、長いモーター ケーブル距離、またはモーター絶縁保護要件が発生する場合は、リアクトルを推奨します。

Q2: 入力側と出力側のどちらのインストールを選択すればよいですか?

入力側の設置は主に電力品質の向上と高調波の低減を目的として選択されます。

出力側の取り付けは、主にモーター側の電気的条件を改善し、ドライブの信頼性を高めるために選択されます。

選択はシステム条件、機器要件、動作環境によって異なります。

Q3: このリアクターは VFD アプリケーションでどのような問題の解決に役立ちますか?

これは、高調波干渉、電圧変動、電気的ストレス、および厳しい産業用動作条件によって引き起こされる不安定な動作を軽減するのに役立ちます。

Q4: Dufew はリアクターの仕様をカスタマイズできますか?

はい。 Dufew は、プロジェクトの要件に応じて、カスタマイズされた電圧、電流、電圧降下、巻線材料、設置構造、および電気パラメータをサポートします。

Dufew Electric のカスタマイズされた VFD リアクター ソリューション

Dufew Electric は、専門的な製造能力、エンジニアリング サポート、厳格な品質管理を備えた産業用ドライブ システム向けにカスタマイズされた AC リアクトル ソリューションを提供します。

Dufew は、電力品質の向上からモータードライブの最適化まで、お客様が機器の信頼性を向上させ、電気的ストレスを軽減し、安定した長期動作を実現できるよう支援します。

カスタマイズされたリアクター設計および OEM 協力については、Dufew Electric にお問い合わせください。
