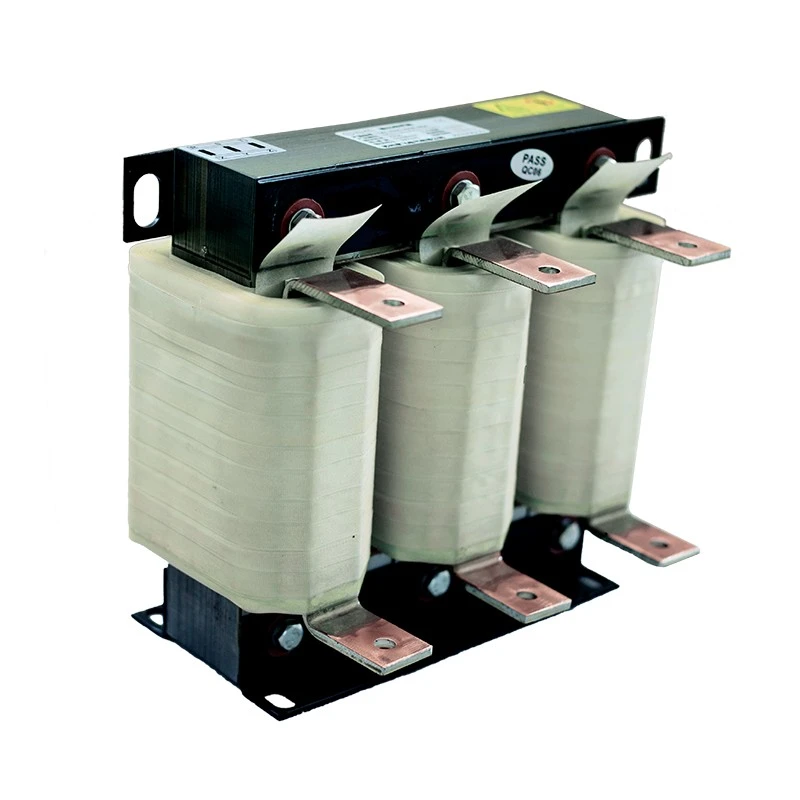

ACラインリアクトル

Dufew Electric AC ライン リアクトルは、AC 電源と VFD 入力端子の間に設置され、制御されたインピーダンスを提供し、電流の流れを安定させ、全体的な電気環境を改善します。

リアクトルは、VFD 整流回路によって生成される高調波電流を低減し、突然の電流変化を制限し、インバータ入力コンポーネントを保護し、電力システム全体の信頼性を向上させるのに役立ちます。

最新の可変周波数ドライブ (VFD) は、高速スイッチング技術を使用してモーター速度を制御し、エネルギー効率を向上させます。ただし、スイッチング プロセスと非線形入力特性により、電力システムに電気的障害が発生する可能性があります。

適切な入力保護がないと、VFD システムは高調波電流歪み、入力電流スパイク、電圧変動、電気的干渉、およびインバータ コンポーネントへのストレスの増加に遭遇する可能性があります。

これらの問題は、電気機器の過熱、インバーターの耐用年数の短縮、DC バスコンデンサの損傷、モーターの不安定な動作、予期しない機器のダウンタイムにつながる可能性があります。

AC ライン リアクトルが VFD システムのパフォーマンスを向上させる仕組み

1.高調波の低減と電力品質の向上

VFD 入力整流器は、特に複数のインバータ システムを運用している施設において、電気ネットワークに影響を与える高調波電流を生成する可能性があります。

入力回路にインピーダンスを追加することで高調波の影響を軽減し、電力品質を向上させ、より安定した電気環境を維持します。

利点は次のとおりです。

- 電源への高調波フィードバックの低減

- 電圧波形の安定性の向上

- 電気機器間の干渉の低減

- 電力コンデンサと変圧器の保護を強化

複数の可変速ドライブを備えた工場では、より信頼性が高く安定した電力システムを構築するのに役立ちます。

2. インバータコンポーネントの電流サージ保護

モーターの起動時、加速時、負荷の変化時、または不安定な電源状態時に、過大な電流の影響が発生し、インバーターのコンポーネントに影響を与える可能性があります。

リアクトルは、入力サージ電流を制限し、整流器ブリッジのストレスを軽減し、インバータの DC バスコンポーネントを保護し、VFD の長期信頼性を向上させることにより、電気的ストレスを軽減します。

これは、高い短絡容量または低インピーダンスの変圧器を備えた産業用電源システムに特に適しています。

3. 産業条件下での安定した動作

産業環境では、変化する負荷や厳しい作業条件下でも継続的に動作できる電気コンポーネントが必要です。

Dufew Electric AC ライン リアクトルは、最適化された電磁設計と絶縁技術を採用し、安定したインダクタンス性能、温度上昇の低減、電磁振動の低減、信頼性の高い長期動作を実現します。

エンジニアリング設計の特徴

低損失シリコン鋼コア設計

リアクトルには高品質の冷間圧延シリコン鋼コア材料が使用されており、磁気損失を低減し、連続運転中に安定したインダクタンス性能を維持します。

この設計は以下を提供します。

- エネルギー損失の低減と運転効率の向上

- 継続的な負荷条件下での優れた熱性能

- 安定した電気的特性

- 長期間の産業運用に耐える信頼性の高いパフォーマンス

最適化された巻線構造

Dufew Electric は、さまざまな電流要件に基づいて最適化された巻線構造を提供し、さまざまな産業用途で信頼性の高い電気的性能を保証します。

巻線設計の特徴:

- さまざまな用途のニーズに対応する銅またはアルミニウムの巻線オプション

- 厳しい動作条件をサポートする大電流導体設計

- 放熱性能の向上

- 動作中の巻線温度上昇の低減

この最適化された構造により、リアクターは安定した効率的な動作を維持しながら、さまざまな産業電流の要件を満たすことができます。

真空含浸絶縁プロセス

巻線アセンブリは真空含浸と高温硬化によって処理され、絶縁性能が向上し、全体の機械的強度が向上します。

プロセスが改善されます。

- より安全な動作のための絶縁強度

- 振動条件下での機械的安定性

- 振動と環境への影響に対する耐性

- 長期使用耐久性

この製造プロセスは、産業環境において信頼性の高い性能を維持し、耐用年数を延長するのに役立ちます。

セレクションガイド

正しい AC ライン リアクトルを選択するには、リアクトルのパラメータと VFD システムを一致させる必要があります。

Dufew Electric は次の要素を評価します。

見積もりの​​前に、お客様は以下を提供する必要があります。

- VFD定格電力

- 入力電圧

- 定格電流

- 必要な電圧降下

- 設置条件

- 動作環境

ACラインリアクトルと出力リアクトル

Dufew Electric は、システム要件に応じて入力リアクトル ソリューションと出力リアクトル ソリューションの両方を提供します。

柔軟な構成オプション

産業システムが異なれば、必要な電気構成や設置方法も異なります。 Dufew Electric は、アプリケーション要件に基づいてカスタマイズされたリアクター ソリューションを提供し、お客様が信頼性の高いパフォーマンスとさまざまな産業用制御システムへのシームレスな統合を実現できるよう支援します。

電気要件

リアクトルは、定格電圧、定格電流、電圧降下パーセンテージ、動作周波数などの主要な電気パラメータに従ってカスタマイズでき、さまざまな電力システム要件を満たすことができます。

インストール要件

さまざまなキャビネット レイアウトや設置環境に適応するために、Duffew リアクターは、キャビネット設置、スタンドアロン設置、垂直設置、水平設置などの複数の設置オプションをサポートしています。

材料要件

特定のアプリケーション条件や電流要件に応じて、銅巻線やアルミニウム巻線などの適切な巻線材料を選択できます。

柔軟な構成オプションとカスタマイズされた設計を備えた Dufew リアクターは、安定した信頼性の高い動作を維持しながら、さまざまな産業用制御システムに統合できます。

代表的な用途

Dufew Electric AC ライン リアクトルは、VFD の電力品質と電気保護の向上を必要とする産業システムで広く使用されています。

技術仕様

モデル番号の説明

例: CAL-4312-0250-EISA

製品テストと品質検証

Dufew Electric は、出荷前に電気検査および構造検査を実施し、信頼性の高い動作を保証します。

テストには次のものが含まれます。

中国の専門メーカー

Dufew Electric はパワー エレクトロニクス コンポーネントとカスタマイズされた電気ソリューションを専門とし、さまざまな産業用途向けに信頼性の高い AC ライン リアクトルを提供しています。

Dufew は、統合された製造能力により、コア処理およびコイル製造から最終組み立ておよび品質検査に至る主要な生産プロセスを管理します。

コア処理

安定した電磁変換特性を確保するため、製造工程にはケイ素鋼の切断、コアの組み立て、磁気性能検査が含まれます。

コイル製造

Dufew は、製品の信頼性と耐久性を向上させるために、専門的な絶縁処理と真空含浸プロセスを備えた銅およびアルミニウムの巻線オプションを提供しています。

最終組み立て

最終生産には、各リアクターが必要な性能基準を満たしていることを確認するための、端子の設置、電気試験、および品質検査が含まれます。

この統合された製造能力により、Dufew Electric は、標準の AC ライン リアクトルと、さまざまな産業用途向けにカスタマイズされたソリューションの両方を提供できるようになります。

認証と品質保証

Dufew Electric は、構造化された品質管理手順に従って、耐用年数を通じて一貫した製品性能と信頼性の高い動作を保証します。

利用可能な高品質ドキュメントには次のものがあります。

- ISO品質マネジメントシステム認証

- CE認証

- 製品テストレポート

お客様のプロジェクト要件に応じて、技術文書と検査記録を提供できます。

梱包と配送

AC ライン リアクトルは、輸送中の湿気、振動、機械的衝撃に対する保護が必要です。

Dufew Electric は以下を提供します。

- 輸出標準梱包

- 湿気からの保護

- 強化された内部固定

- 製品識別ラベル

出荷前に、エンジニアは次のことを確認します。

- 製品仕様

- 重量と寸法

- インストール要件

- 配送要件

インストールガイド

ステップ 1: リアクターの仕様を確認する

アプリケーションシステムとの互換性を確保するために、VFD の電力定格、入力電圧、定格電流、必要な電圧降下に従って適切なリアクトルを選択してください。

ステップ 2: 製品の状態を検査する

取り付ける前に、コアの状態、巻線の外観、端子の接続などの製品の状態を注意深くチェックし、リアクトルが動作可能な状態であることを確認してください。

ステップ 3: Reactor をインストールする

標準的な接続方法は次のとおりです。

電源 → ACラインリアクトル → VFD入力

反応器は、放熱や将来のメンテナンスのために十分なスペースを備えた、換気の良い場所に設置する必要があります。

ステップ 4: 電気接続

電気接続中は、安全で信頼性の高い動作を維持するために、正しい配線、確実な端子接続、および適切な接地を確保してください。

ステップ5: 動作テスト

設置後は動作テストを実施し、動作音の確認、温度上昇の監視、システム全体の性能の確認を行ってください。

よくある質問

1. AC ライン リアクトルは何に使用されますか?

AC ライン リアクトルは、可変周波数ドライブ (VFD) の入力側に取り付けられ、高調波歪みを低減し、電流サージを制限し、電力品質を向上させ、インバータ コンポーネントを電気的ストレスから保護します。

2. このリアクターはすべての VFD に必要ですか?

すべての VFD アプリケーションが入力リアクトルを必要とするわけではありません。高調波の問題、不安定な電源、頻繁な電流変動、複数のインバータ動作、または敏感な電気機器があるシステムに推奨されます。

3. 正しい電圧降下を選択するにはどうすればよいですか?

適切な電圧降下は、システムの電力品質要件、高調波条件、入力特性、および動作環境によって異なります。 Dufew Electric はアプリケーションのパラメータを評価し、適切な構成を推奨します。

4. この製品はインバータの信頼性を向上させることができますか?

はい。 VFD 入力側の電流の影響と電気的ストレスを軽減することで、システムの安定性が向上し、インバーター コンポーネントの耐用年数が延長されます。

5. Dufew Electric はカスタマイズされたソリューションを提供できますか?

はい。 Dufew Electric は、電圧、電流、周波数、設置構造、巻線材料、その他のプロジェクト要件に応じてカスタマイズされたソリューションを提供します。

6. 見積もりにはどのような情報が必要ですか?

お客様は以下を提供する必要があります:

- VFD出力定格

- 入力電圧

- 定格電流

- 必要な電圧降下

- 設置環境

- 動作条件

カスタマイズされた AC ライン リアクトル ソリューションをリクエストする

Dufew Electric は、VFD 保護、高調波制御、電力品質管理の向上を必要とする産業顧客向けに、カスタマイズされた AC ライン リアクター ソリューションを提供しています。

Dufew Electric は、専門的な製造能力、エンジニアリング サポート、完全なテスト手順により、お客様が産業用ドライブ システム向けの信頼性の高いソリューションを開発できるよう支援します。

VFD パラメータとアプリケーション要件を Dufew Electric に送信してください。当社のエンジニアは、動作条件に基づいて適切な構成を推奨します。
