ロードリアクトル

Dufew 電気負荷リアクトルは、VFD 出力端子 (U/V/W) とモーター負荷の間に直列に設置され、負荷側の安定性を向上させ、長距離モーター駆動システムにおける信頼性の高い動作を維持します。

可変周波数ドライブのアプリケーションでは、インバーター パワー デバイスによって生成された高周波スイッチング信号がモーター ケーブルを通過します。ケーブルの距離が長くなると、分布容量により追加の充電電流、電流の変動、およびシステムのパフォーマンスが不安定になる可能性があります。

リアクトルは、出力回路に適切なインピーダンスを追加することで、ケーブル特性の影響を軽減し、電流変化を滑らかにし、VFD 駆動モーター システムの信頼性を向上させます。

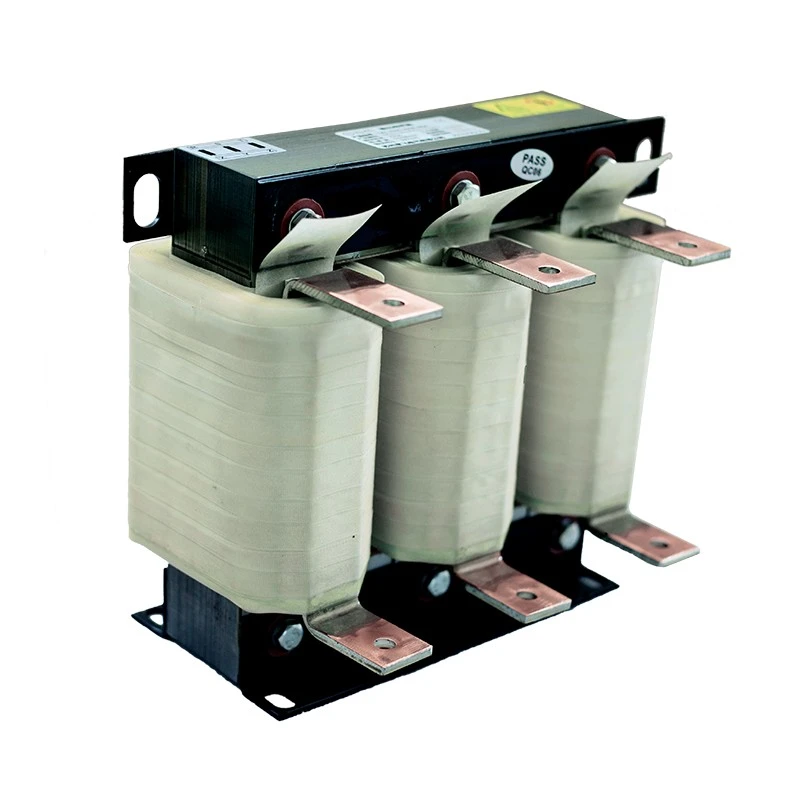

Dufew Load Reactor は、低損失の冷間圧延シリコン鋼コア、クラス F 絶縁材、真空含浸技術、および最適化された巻線構造で製造されており、厳しい産業条件下でも安定したインダクタンス性能、優れた熱信頼性、および長い耐用年数を提供します。大電流モデルでは、コンパクトな箔巻線構造を採用することで、放熱性を向上させ、温度上昇を低減できます。

VFD システムでロード リアクトルを使用する理由

長距離のモーター設置や産業用負荷の変動により、次のような電気的問題が発生する可能性があります。

- ケーブルの分布容量効果の増加

- 過剰な容量性充電電流

- 動作中の電流変動

- インバータ過電流保護トリップ

- モーター駆動の安定性の低下

- 制御システムにおける電磁干渉

適切に選択された負荷リアクトルは、負荷側の電気特性を最適化し、システムの安定性を向上させ、産業用アプリケーションにおける予期せぬダウンタイムを削減するのに役立ちます。

主な利点

1. 長いケーブル用途のパフォーマンスの向上

モーターが VFD キャビネットから遠く離れた場所に設置されている場合、ケーブルの特性が電気的性能に影響を与え、駆動システムへのストレスが増大する可能性があります。 Dufew Load Reactor は、分布ケーブルの静電容量の影響を軽減し、容量性充電電流を制限するのに役立ち、より安定した長距離伝送と、遠隔地に設置されたモーターの信頼性の高い動作をサポートします。

2. 負荷側の電流安定性の向上

産業用機器は、変動する負荷と頻繁な加減速で動作することがよくあります。最適化されたリアクトル設計は、電流変動を滑らかにし、より安定したモーター動作を維持するのに役立ち、異常な動作条件を軽減し、動的負荷下での安定した性能をサポートします。

3. 高調波干渉と電気ノイズの低減

VFD の動作中に発生する高周波外乱は、モーターだけでなく近くの制御機器や自動化機器にも影響を与える可能性があります。負荷側のフィルタ効果により、高周波高調波成分や電磁障害を低減し、モータの作動音や振動の低減にも貢献します。

4. 産業グレードの電気的信頼性

低損失の冷間圧延シリコン鋼コア、クラス F 絶縁システム、真空含浸、高温硬化を使用しています。アプリケーション要件に応じて、銅またはアルミニウムの巻線オプションが利用可能です。この組み合わせにより、安定したインダクタンス、制御された振動、および長期にわたる産業用動作に対する信頼性の高い熱性能が実現します。

構造設計の特徴

最適化された磁気回路設計

三相対称コア構造により、バランスの取れた磁気性能と安定したインダクタンス特性を実現し、磁気損失を低減します。この最適化された配置により、連続使用時の一貫した電気的性能と信頼性の高い動作がサポートされます。

柔軟な設置構成

IP00 オープン構造、IP20 保護エンクロージャ、垂直設置、水平設置など、さまざまなキャビネットや機器のレイアウトに対応するために、さまざまな設置構成が利用可能です。利用可能なキャビネットのスペース、機器の構造、および特定のプロジェクト要件に応じて、カスタマイズされた寸法を提供することもできます。

代表的な用途

Dufew Load Reactor ソリューションは、以下の分野で広く使用されています。

推奨使用条件

適切な負荷リアクトルを選択するには?

適切に選択するには、VFD パラメータ、ケーブルの状態、およびモーター負荷の要件を考慮する必要があります。これらの要素は、適切な電気仕様とリアクター構成を決定するのに役立ちます。

VFDパラメータ

定格電圧、出力電流、モーター電力、動作周波数を考慮してください。安定した動作を保証するには、これらのパラメータが VFD とモーター システムに一致する必要があります。

ケーブルの状態

ケーブルの長さとタイプは、特に VFD から遠くに設置されたモーターの場合に重要です。リアクトルを選択する際には、設置環境や分布容量も考慮する必要があります。

モーター負荷要件

動作条件、負荷変動、連続動作要件、および必要な保護レベルを評価する必要があります。頻繁な加速、減速、または変動負荷には、より堅牢な構成が必要な場合があります。

Dufew は、用途条件、設置要件、電気パラメータ、および顧客の仕様に基づいてカスタマイズされたリアクター設計を提供します。

型番説明

例: CAL-4321-0250-EISA

技術仕様

製造能力と品質保証

Dufew Electric は、リアクトル、抵抗器、ブレーキ システム、変圧器、カスタマイズされたパワー エレクトロニクス ソリューションを専門としています。その製造プロセスには、ケイ素鋼コアの加工、精密巻き取り、真空含浸、高温硬化、電気的性能試験が含まれます。

信頼性の高い製品性能を保証するために、絶縁抵抗、耐電圧、温度上昇、電気的性能検証などの品質管理が行われます。

Dufew は、さまざまな産業要件に合わせて、カスタマイズされた電気設計、OEM 製造、技術文書、アプリケーション エンジニアリングをサポートしています。

認証とコンプライアンス

Dufew 製品は、次のような認められた産業要件に従って製造されています。

- ISO 9001 品質マネジメントシステム

- CE 準拠

- IEC289

- GB10229

- JB9644

梱包と世界各地への配送

Dufew は、製品の寸法、重量、輸送要件に応じた専門的な輸出梱包ソリューションを提供します。

梱包内容:

- 耐衝撃保護

- 海上輸送時の湿気防止

- 輸出規格木製ケース

- 出荷前検査記録

これらの対策により、安全な配送と設置後の信頼性の高い動作が保証されます。

負荷リアクトルと出力リアクトル: アプリケーションの違い

よくある質問

Q1：この商品はどんな時に使えばいいのですか？

これは、モーターケーブルの距離が長い場合、ケーブルの特性がシステムパフォーマンスに影響を与える場合、インバーター保護トリップが発生する場合、または負荷の変化下で電気的安定性の向上が必要な場合に一般的に使用されます。

Q2: 本製品と出力リアクトルの違いは何ですか?

どちらも VFD 出力側に取り付けられますが、用途は異なります。この製品は主に、長いケーブル条件、負荷の変化、厳しい産業環境下でのシステムの安定性を向上させますが、出力リアクトルは PWM 電圧ストレスの軽減とモーター絶縁の保護に重点を置いています。最終的な選択は、ケーブルの長さ、モーターの特性、および動作条件によって異なります。

Q3: モーターの騒音を低減できますか?

はい。高周波外乱を低減し、電流の安定性を向上させることで、モーター動作中の電磁ノイズと振動を低減できます。

Q4: Dufew は仕様をカスタマイズできますか?

はい。 Dufew は、特定の産業用途に応じて、電圧、電流、電圧降下、巻線材料、設置構造、保護要件をカバーするカスタマイズされたソリューションを提供します。

Dufew Electric のカスタマイズされた負荷リアクトル ソリューション

Dufew Electric は、専門的な製造能力、カスタマイズされたエンジニアリング サービス、厳格な品質管理によってサポートされる、産業用 VFD アプリケーション向けの信頼性の高いソリューションを提供します。長距離モーター システムから頑丈な産業機器に至るまで、ソリューションはシステムの安定性を向上させ、信頼性の高い動作をサポートするように設計されています。

カスタマイズされたリアクター設計および OEM 協力については、Dufew Electric にお問い合わせください。
