入力ラインリアクトル

産業用可変周波数ドライブ (VFD) は、電圧変動、電気サージ、整流回路によって生成される高調波干渉などの電力品質の問題に非常に敏感です。複数のドライブが同じ電源システムで動作する場合、過剰な高調波電流や過渡的な外乱により、インバータの故障、DC バス コンデンサの損傷、異常なアラーム、または予期しないシステムのシャットダウンが発生する可能性があります。

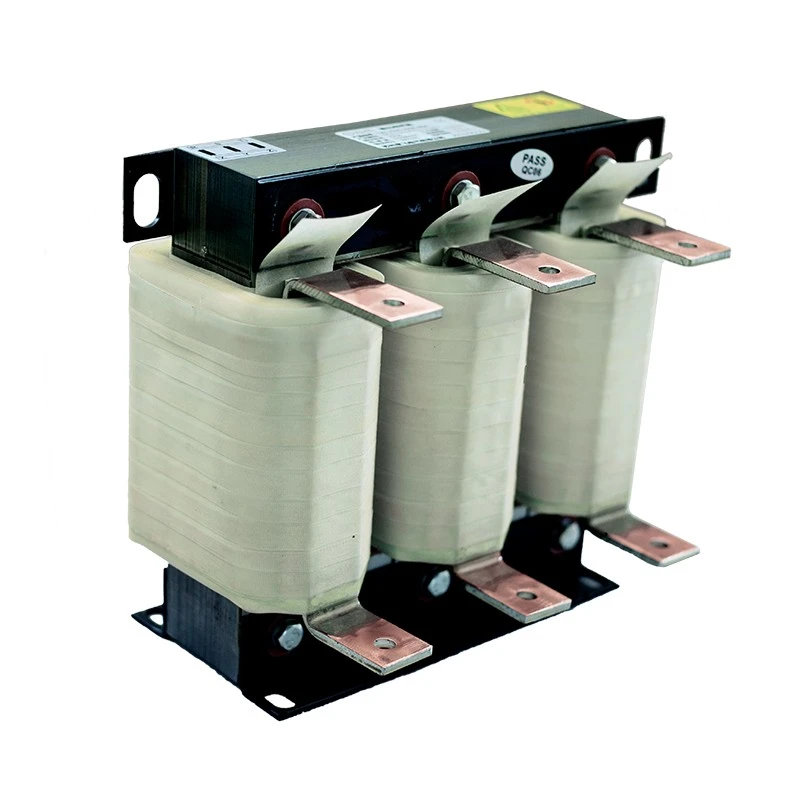

Dufew Electric 入力ライン リアクトル ソリューションは、AC 電源と VFD 入力側の間に直列に設置されます。制御されたインピーダンスを電源回路に追加することにより、リアクトルは高調波電流を制限し、起動突入電流を低減し、電圧安定性を向上させ、インバータ部品の耐用年数を延ばします。

このリアクトルは、低損失の冷間圧延シリコン鋼コア、高温断熱材、および最適化された巻線構造を使用し、継続的な工業条件下で信頼性の高い動作を保証します。大電流アプリケーションでは、箔巻線技術を利用して、コンパクトな設計、改善された熱放散、安定した電気的性能を実現します。

入力ラインリアクトルを使用する理由

VFD の障害の多くは、インバータの欠陥ではなく、電力品質の低下によって引き起こされます。入力ラインリアクトルを取り付けると、ドライブシステムを電気的外乱から保護し、機器全体の信頼性が向上します。

解決される一般的な問題は次のとおりです。

- VFD 起動時の高入力電流サージ

- ダイオード整流による高調波汚染

- 三相電圧の不均衡

- インバータ過電圧アラームが頻繁に発生する

- DC バスコンデンサと整流器ブリッジの損傷

- 複数の VFD システム間の干渉

主な利点

1. 効果的な高調波電流の低減

Dufew 入力ライン リアクトルは、VFD 整流回路によって生成される高調波電流を低減し、産業用電力ネットワークへの高調波フィードバックを最小限に抑えるのに役立ちます。

波形歪みを低減し、複数の VFD システムの互換性を強化し、力率補正コンデンサや敏感な制御機器の保護を強化することで電力品質を向上させます。

2. 電圧安定性とサージ保護の向上

VFD の起動中、加速中、または突然の負荷変化中に、電気サージや電流変動がシステムの安定性に影響を与える可能性があります。

リアクトルは、起動突入電流を低減し、過渡衝撃電流を制限し、インバータ整流器コンポーネントを保護し、DC バスの過電圧リスクを低減してシステムの信頼性を向上します。

3. 産業グレードの熱および断熱設計

Dufew リアクターは、信頼性の高い材料と、低損失冷間圧延シリコン鋼コア、クラス F 断熱材、真空含浸プロセス、高温硬化技術などの専門的な製造プロセスを使用して製造されています。

さまざまなアプリケーション要件を満たすために、銅またはアルミニウムの巻線オプションが利用可能です。最適化された磁気構造により、長期使用時の振動、騒音、温度上昇を低減します。

4. 柔軟なカスタマイズされたソリューション

Dufew は産業用電力コンポーネントの専門メーカーとして、さまざまなアプリケーション要件と動作条件に基づいてカスタマイズされたリアクトル ソリューションを提供します。

カスタマイズ オプションには次のものが含まれます。

- 定格電圧と定格電流

- 電圧降下とVFD電力定格

- 設置寸法と使用環境

- 巻線素材

利用可能な構造は次のとおりです。

- IP00オープン構造

- IP20保護されたエンクロージャ

- 垂直または水平設置

- 銅巻線またはアルミニウム巻線

代表的な用途

Dufew 入力ライン リアクトル ソリューションは、電力品質の向上、インバータ保護、安定した電気的性能を必要とする産業用途で広く使用されています。

典型的なアプリケーションには次のものがあります。

- 可変周波数ドライブ (VFD) システムおよび産業用モーター制御キャビネット

- サーボドライブシステム、エレベーター、昇降装置

- 厳しい負荷条件下で動作するクレーンおよび港湾機械

- 信頼性の高い連続運転が必要な圧延機、ポンプ、ファン

- 射出成形機および産業用自動化機器

- 高い電力品質要件を備えた再生可能エネルギー変換システム

推奨設置条件

入力ライン リアクトルは、次の用途に推奨されます。

型式説明

Dufew のモデル番号には、電圧レベル、相タイプ、リアクトルのタイプ、電圧降下、定格電流、コアの構造、設置方法、巻線の材質に関する情報が記載されています。

例: CAL-4312-0250-EISA

380V 三相入力ラインリアクトル、電圧降下 2%、定格電流 250A、EI コア構造、垂直設置、アルミニウム巻線。

技術仕様

製造品質と信頼性

Dufew Electric は産業用電力コンポーネントの製造を専門とし、世界中の顧客にカスタマイズされたリアクトル ソリューションを提供しています。

当社の品質管理プロセスには次のものが含まれます。

- ISO品質マネジメントシステム

- CE認定製品

- 電気的性能試験

- 絶縁抵抗試験

- 高電圧耐圧試験

- 温度上昇試験

- 騒音検査

各リアクターは出荷前に顧客の仕様に従って検査され、設置後の信頼性の高い性能が保証されます。

梱包と輸送

工業用リアクターは、その重量と電気構造のため、専門的な梱包保護が必要です。

デュフューは以下を提供します:

- 防湿梱包

- 木製ケース内の耐衝撃固定

- 製品のサイズと重量に基づいてカスタマイズされた梱包

- 輸出標準輸送ソリューション

交通手段のオプション:

よくある質問

Q1: 入力ラインリアクトルはどこに設置する必要がありますか?

入力ラインリアクトルは、AC 電源と VFD 入力端子の間に設置する必要があります。系統側の高調波問題を軽減し、電気的障害を抑制し、インバータ入力回路を保護するように設計されています。 VFD出力とモーターの間には取り付けないでください。

Q2: リアクトルの正しい電圧降下を選択するにはどうすればよいですか?

一般的な電圧降下オプションには、0.5%、1%、2%、4% があります。

一般的な VFD アプリケーションでは、通常 2% の電圧降下が選択されます。深刻な高調波干渉や不安定な電源状態があるシステムでは、アプリケーション要件に基づいて、より高いインピーダンスが必要になる場合があります。

Q3: 1 つのリアクターを複数の VFD に使用できますか?

システムの設計と動作条件によって異なります。ほとんどの産業用途では、より優れた高調波制御と保護性能を実現するために、各 VFD で個別のリアクトルを使用することが推奨されます。

Q4: 反応器はメンテナンスが必要ですか?

反応器は最小限のメンテナンスしか必要としません。定期的な検査では次のことに重点を置く必要があります。

- 端子接続の堅さ

- 粉塵の蓄積

・異音

- 温度上昇

適切な換気、正しい設置、定期的な検査により、長期的な信頼性を維持できます。

デュヒュー・エレクトリックへのお問い合わせ

蘇州デュフュー電気有限公司

住所：中国江蘇省蘇州市相城区黄台町康陽路364号ビル5

電話: +86-512-67666706

ファックス: +86-512-67666706-8012

Dufew Electric -- パワー エレクトロニクス コンポーネントの信頼できるパートナー

Dufew Electric は、工業用抵抗器やブレーキ システムからリアクトル、フィルター、変圧器に至るまで、世界中の産業用途向けにカスタマイズされたパワー エレクトロニクス コンポーネントと電気ソリューションを提供しています。

Dufew は、専門的な製造能力、エンジニアリング サポート、厳格な品質管理により、お客様がより安全で安定した効率的な電気システムを構築できるよう支援します。
