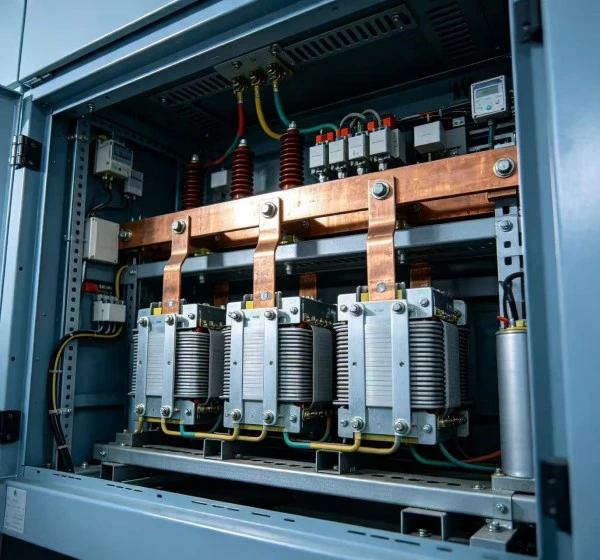

可変周波数駆動フィルター

可変周波数ドライブ フィルターは可変周波数ドライブの周囲に取り付けられ、モーター速度調整中に発生する電気的干渉を制御します。

一般的な接続は次のとおりです。

電源 → 入力フィルタリング → VFD → 出力フィルタリング → モーター

2 つのセクションでは、駆動システムの異なる部分について説明します。

入力フィルタリング制御により、VFD と電力網の間で電磁干渉が発生しました。

出力フィルタリングは、PWM スイッチングによって生成された高周波成分を、ケーブルを通ってモーターに到達する前に減衰させます。

この構成は、電源側の EMI とモーター側の高周波の影響の両方を考慮する必要があるアプリケーションを対象としています。

これは、電源とドライブ間の接続のみをフィルタリングする従来の入力 EMI フィルタとは異なります。

入力側EMIフィルタリング

VFD 内のスイッチング デバイスは、電源を通って伝わり、同じ配電システム上の他の機器に影響を与える可能性のある高周波電気部品を生成します。入力セクションでは、コモンモードとディファレンシャルモードの減衰に磁気コンポーネントと容量コンポーネントを使用します。これには、コモンモードチョーク、ディファレンシャルモード誘導コンポーネント、X コンデンサ、Y コンデンサ、および抵抗が含まれる場合があります。

入力セクションは伝導 EMI 抑制を目的としており、特定の低周波 THD 要件が適用される専用の高調波補償システムに代わるものではありません。

出力側モーターフィルタリング

VFD は、急速な電圧遷移を伴う PWM 出力波形を生成します。モーターケーブルが長い場合、分布容量とインピーダンスがモーター端子の電圧波形に影響を与える可能性があります。出力セクションは高周波成分を減衰し、モーター側の dv/dt、反射波の影響、モーター巻線の絶縁応力、および特定の高周波モーター ノイズの低減に役立ちます。

実際の性能は、VFD スイッチング特性、ケーブルの長さと構造、モーターの絶縁、接地、および選択したフィルター構成によって異なります。

統合フィルターが必要になるのはどのような場合ですか?

すべての VFD インストールが入力フィルタリングと出力フィルタリングの両方を必要とするわけではありません。

必要な構成は、対処する問題によって異なります。

この区別は、製品を選択する際に重要です。フィルタは、単に VFD が存在するからといって取り付けるのではなく、実際の電気的問題に応じて指定する必要があります。

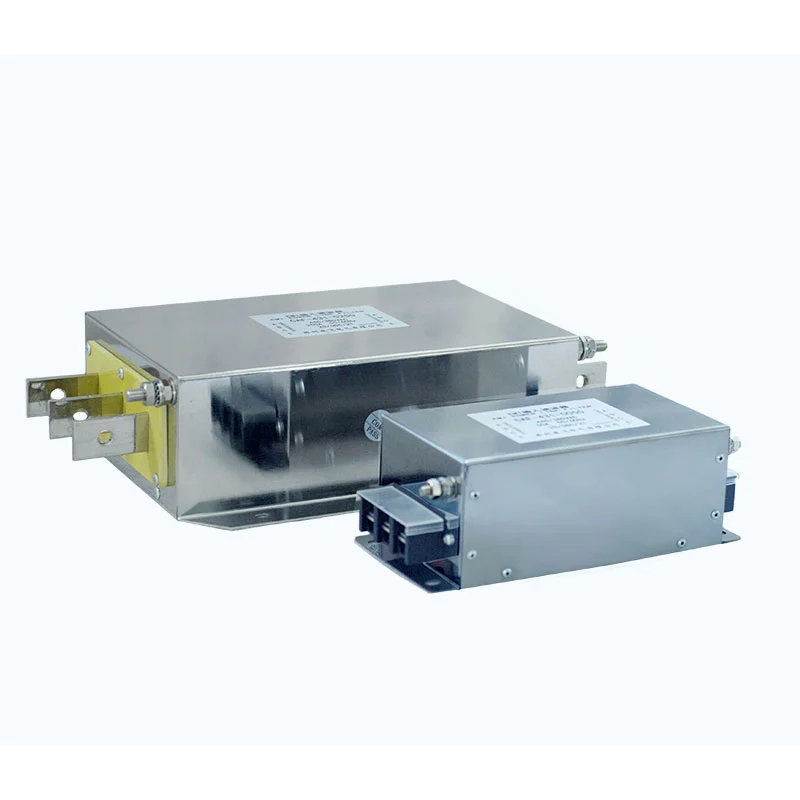

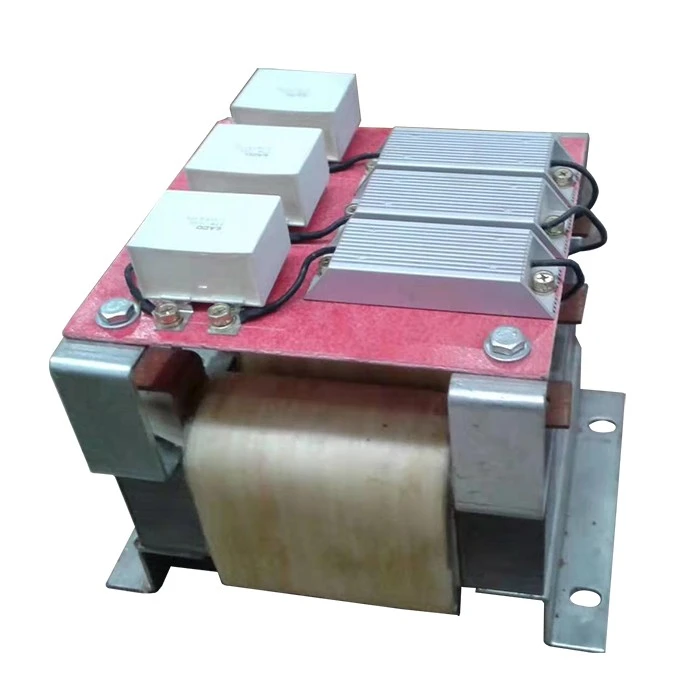

一体型フィルター構造

Dufew Electric は、入力フィルタリング回路と出力フィルタリング回路を 1 つのアセンブリ内に組み合わせています。

2 つのセクションには、電源、VFD、およびモーターに接続するための個別の電気経路と端子領域があります。

フィルタリング ネットワークには以下を組み込むことができます。

- コモンモード磁気コンポーネント

- 差動モード誘導コンポーネント

- X コンデンサ

- Yコンデンサ

- ダンピング抵抗器

- 選択した構成に必要なその他のコンポーネント

統合構造により、入力と出力の両方のフィルタリングが必要な場合に、2 つの別々のフィルタ ハウジングを取り付ける必要性が軽減されます。

実際の内部配置は製品の定格と構成によって異なります。

技術仕様

* 最大ケーブル長はアプリケーションによって異なり、VFD 出力特性、モーター、ケーブル タイプ、接地配置、および選択したフィルター モデルに従って検証する必要があります。

モデルの識別

典型的な Dufew フィルターのモデルは次のとおりです: CAF-4 3 1-0010

入出力一体型の場合は、該当する形名コードと対応する製品図面および仕様書をご確認ください。

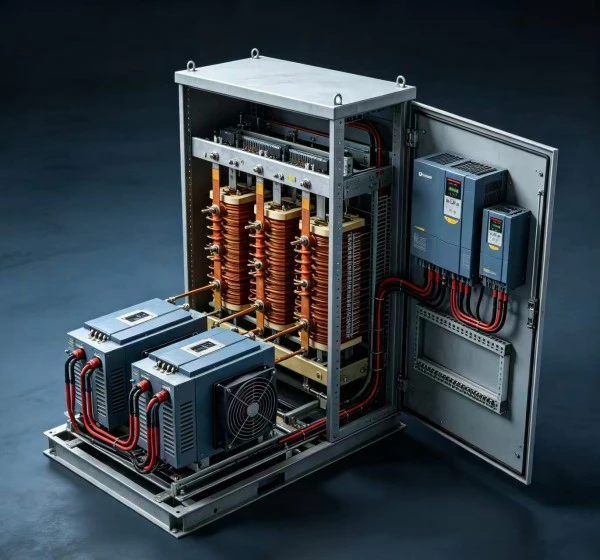

代表的な用途

注: 必要なフィルタ構成は、VFD、モーター、ケーブル長、EMC 条件、および特定の干渉問題によって異なります。すべての VFD アプリケーションが入力フィルタリングと出力フィルタリングの両方を必要とするわけではありません。

選択パラメータ

製品選択の参考情報

予備評価の場合、お客様は以下を提供できます。

VFD モデル + 定格電圧 + 定格電流 + モーター電力 + モーターケーブル長 + ケーブルタイプ + スイッチング周波数 + 観測された干渉

一般に、この情報は、モーター出力のみでフィルターを指定するよりもフィルターの選択に役立ちます。

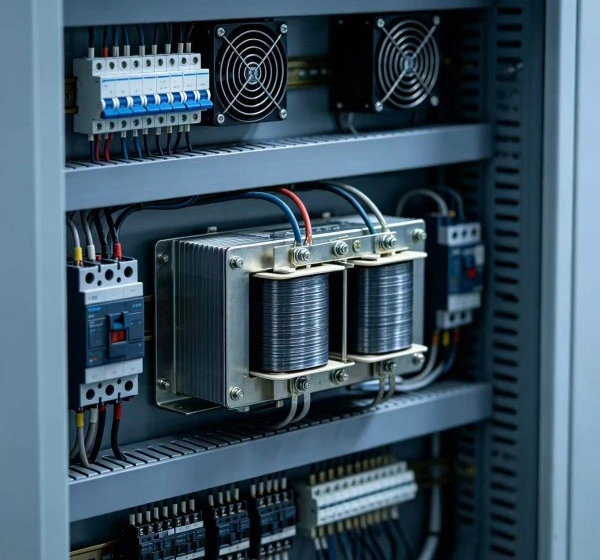

インストール要件

高周波干渉が不適切な配線を通じてフィルタリング回路の一部をバイパスする可能性があるため、正しく取り付けることが重要です。

入出力接続

入力部は電源とVFDの間に接続してください。

VFDとモーターの間に出力部を接続します。

入力端子と出力端子は製品の配線図に従って接続する必要があり、交換しないでください。

ケーブルの分離

電源側とモーター側のケーブルは別々に配線してください。

電磁結合によりフィルタ効果が低下する可能性があるため、フィルタの入力導体と出力導体間の長時間の並列接続は避けてください。

接地

フィルタは、該当する電気設備要件および VFD メーカーの EMC 指示に従って接地する必要があります。

高周波干渉に対しては、一般に、短く、低インピーダンスの接地経路が推奨されます。

モーターケーブルのシールド

シールド付きモーター ケーブルを使用する場合、ケーブル シールドは VFD メーカーの EMC 要件に従って終端する必要があります。

動作前チェック

システムに通電する前に、次のことを確認してください。

- フィルターの電圧および電流定格

- 端子接続

- 接地

- 入出力ケーブルの配線

- モーター接続

- 機械的取り付け

取り付け後、VFD とモーターの正常な動作を確認し、元の干渉状態を確認します。

製造と品質管理

Dufew Electric は、抵抗器、ブレーキ システム、リアクトル、フィルター、変圧器、カスタマイズされた電気部品などのパワー エレクトロニクス コンポーネントを製造しています。可変周波数ドライブフィルターは、必要な電気構成と用途に応じて製造されます。

生産プロセスには通常、部品の検査、磁気部品の処理、巻線と絶縁、フィルタの組み立て、電気試験、最終検査、および梱包が含まれます。製品の構成に応じて、品質チェックにはコンポーネントの仕様、巻線、絶縁、端子、絶縁抵抗、絶縁耐力、電気的性能、および寸法が含まれる場合があります。

プロジェクトの要件に応じて、製品固有の図面、テスト記録、技術文書を提供できます。

認証と品質保証

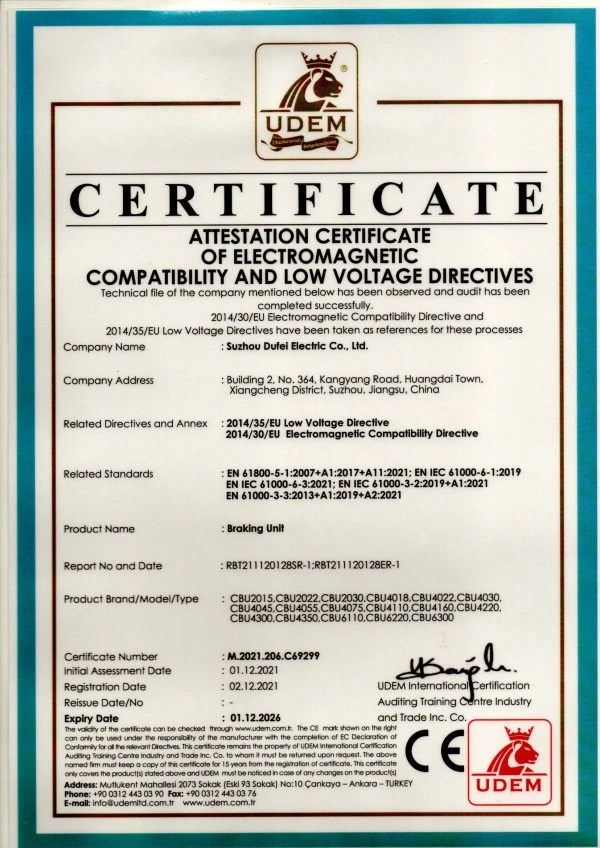

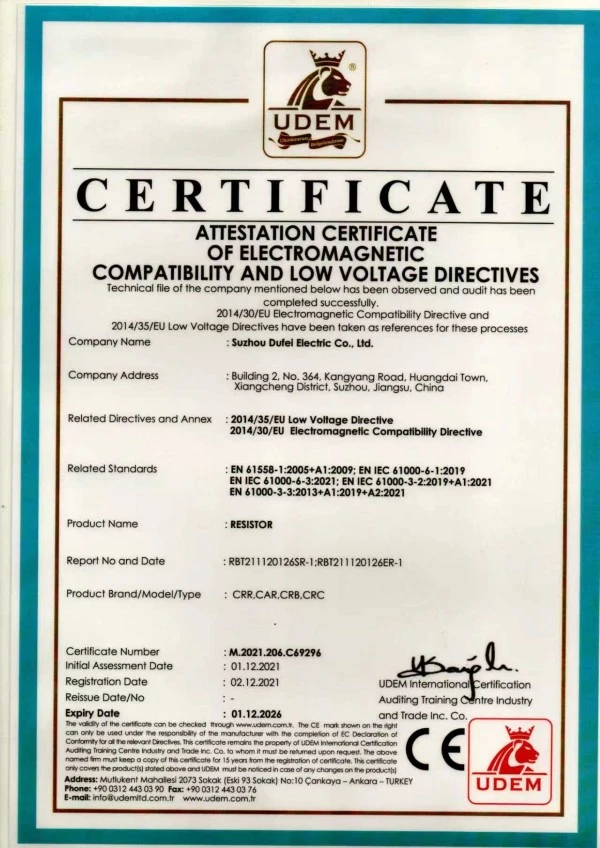

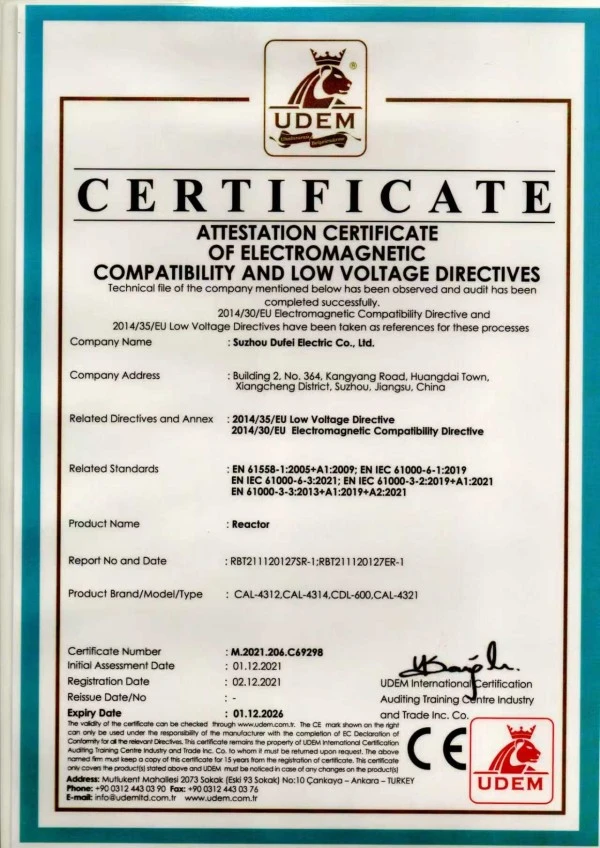

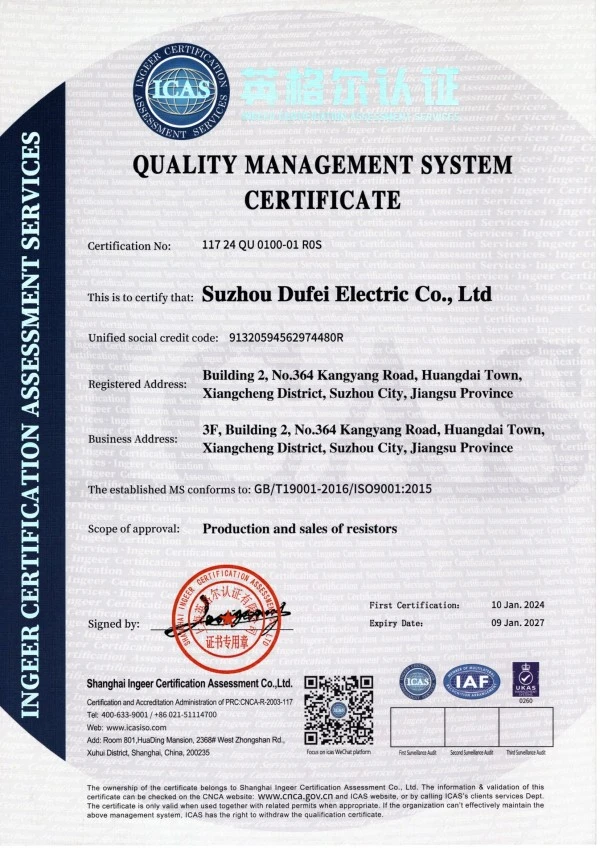

Dufew Electric は、品質管理と製品コンプライアンスの要件をサポートする ISO および CE 認証を取得しています。

該当する証明書と技術文書は、特定の製品モデルと仕向け市場に従って確認する必要があります。

品質検査は、コンポーネントの検証から組み立て、電気試験、最終検査に至るまでの関連段階をカバーします。

梱包と配送

Dufew Electric は、フィルタやその他のパワー エレクトロニクス コンポーネントを OEM、販売代理店、システム インテグレータ、および産業ユーザーに供給しています。

梱包と配送の手配は、製品の寸法、重量、数量、目的地、および顧客の要件に応じて選択されます。

利用可能な配送手配には次のようなものがあります。

- 海上輸送

- 航空貨物

- 速達便

- お客様が指名する運送業者

梱包は製品の構造や輸送条件に応じて選択されます。

よくある質問

Q1: 入力フィルターと出力フィルターの違いは何ですか?

入力フィルタは電源と VFD の間に設置され、伝導 EMI を制御します。 VFDとモーターの間に出力フィルターを設置し、高周波成分、dv/dt、反射波の影響を制御します。

Q2: すべての VFD には出力フィルターが必要ですか?

いいえ。要件は、モーターケーブルの長さ、VFD 出力特性、モーター絶縁、EMC 条件、およびアプリケーション要件によって異なります。

Q3: このフィルターはサーボドライブでも使用できますか?

はい。入力側の EMI またはモーター側の高周波干渉を制御する必要があるサーボ ドライブ アプリケーション向けに評価できます。電気定格は駆動システムと一致する必要があります。

Q4: 出力フィルタはモーターの dv/dt を低減できますか?

はい。出力部は高周波スイッチング成分を減衰するように設計されており、モーター端子でのdv/dtを低減できます。実際の結果は、VFD、フィルター構成、ケーブル、モーターによって異なります。

Q5: 長いモーターケーブルでも使用できますか?

はい。モーターケーブルが長いと、反射波と高周波電圧の影響が増大する可能性があり、出力フィルタリングの関連性が高まります。特定の用途に応じて、許容ケーブル長を確認する必要があります。

Q6: このフィルターは専用の高調波フィルターに代わるものですか?

必ずしもそうとは限りません。この製品は主に、VFD システム周辺の EMI および高周波フィルタリングを目的としています。特定の電力システム高調波次数または THD を制御することが要件の場合は、専用の高調波緩和ソリューションを評価する必要があります。

Q7: フィルターには電子的な調整が必要ですか?

フィルタは受動的であるため、通常は電子的な調整は必要ありません。正しい機種の選択、配線、接地、設置が必要です。

Q8: 選考にはどのような情報を提供すればよいですか?

VFD モデル、供給電圧、定格電流、モーター電力、モーター ケーブル長、ケーブル タイプ、および特定の干渉またはモーター側の問題は、適切な構成を選択するのに役立ちます。

中国の可変周波数駆動フィルターメーカー

Dufew Electric は、VFD、サーボ ドライブ、モーター制御システム、および産業用オートメーション機器用の可変周波数ドライブ フィルターを製造しています。

統合された構成により、入力側の EMI フィルタリングと出力側のモーター フィルタリングが 1 つのアセンブリ内で提供されます。ドライブの定格、モーターの特性、ケーブルの長さ、EMC 状態、設置要件に基づいて選択できます。

製品評価の場合は、VFD モデル、モーター電力、定格電流、モーターケーブル長、ケーブルタイプ、および供給電圧を提供してください。
