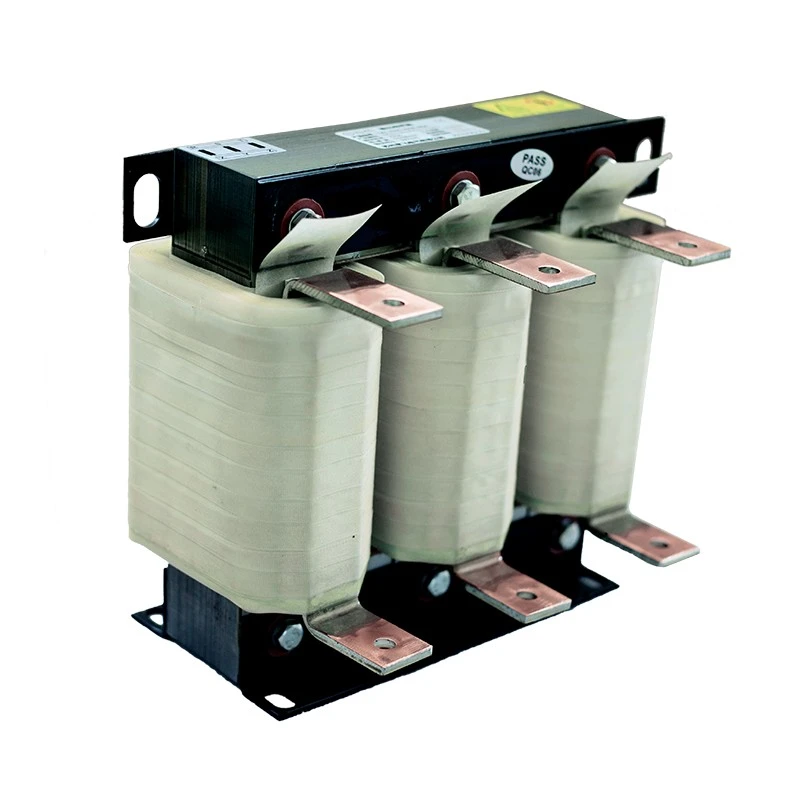

出力リアクトル

Dufew 電気出力リアクトルは、VFD 出力端子とモーターの間に取り付けられ、電力伝送品質を向上させ、モーターシステムを高周波スイッチングストレスから保護します。

VFD からの PWM 出力電圧の急速なスイッチング特性により、高い dv/dt ストレス、反射電圧波、高調波電流、および追加のケーブル充電電流が発生する可能性があります。これらの影響は、インバータとモータの間に長いケーブルが使用されている場合にさらに深刻になります。

リアクトルは、出力回路に適切なインピーダンスを追加することにより、電圧波形を滑らかにし、モーター端子の電圧スパイクを低減し、絶縁ストレスを低減し、産業用駆動システムの信頼性を向上させます。

Dufew リアクトルは、低損失のシリコン鋼コア、高温絶縁材料、および最適化された巻線構造を使用し、連続的な産業運転下でも安定した性能を保証します。

産業システムに出力リアクトルが必要な理由

長いケーブルの過電流の問題を解決する

インバーターとモーター間のケーブルが長すぎると、ケーブルの分布容量により追加の充電電流が発生します。

適切に保護しないと、次のような問題が発生する可能性があります。

- VFD過電流アラーム

- モーターの動作が不安定

- インバータ出力ストレスの増加

- システムの信頼性の低下

VFD 出力リアクトルは、特にモータがインバータ キャビネットから遠く離れた場所に設置されているアプリケーションの場合、容量性充電電流を削減し、システムの安定性を向上させます。

主な利点

1. モーターの絶縁保護

リアクトルは、VFD によって生成される高周波 PWM 電圧変化の影響を軽減し、連続動作中のモーター絶縁の保護に役立ちます。

モーター巻線にかかる電圧ストレスを軽減し、絶縁劣化を軽減し、モーターの耐用年数を延ばします。これは、特に要求の厳しい産業用途において、システム全体の信頼性を向上させるのに役立ちます。

2. 長いケーブルのパフォーマンスの向上

モーターが VFD キャビネットから遠くに設置されている場合、ケーブルが長いと充電電流が増加し、反射電圧の影響が発生する可能性があります。

リアクトルは、電流波形の品質を改善し、電圧変動を制限することで、これらの影響を軽減します。安定したモーター動作を維持しながら、より長いケーブル伝送距離をサポートします。

3. ノイズと電磁妨害の低減

最適化された誘導設計により、VFD 動作中に生成される高周波高調波成分を抑制できます。

また、モーターの電磁ノイズ、漏れ電流、近くのオートメーションおよび制御機器への潜在的な干渉も低減し、より安定した動作環境を作り出します。

4. 信頼できる産業構造

リアクターは、冷間圧延シリコン鋼コア、クラス F 絶縁システム、真空含浸プロセス、および銅またはアルミニウム巻線オプションを使用して製造されています。

この堅牢な構造により、安定したインダクタンス、振動の低減、および長期にわたる産業用動作に対する信頼性の高い熱性能が保証されます。

構造上の特徴

三相磁気バランス設計

対称的な三相コア構造は、すべての巻線にわたってバランスのとれた磁気性能を提供します。

安定したインダクタンス特性を維持しながら磁気損失を低減し、VFD 動作中の一貫した電気的性能を保証します。

柔軟な設置オプション

リアクターは、さまざまな設置要件を満たすために、IP00 オープン構造や IP20 保護エンクロージャなど、さまざまな構成で利用できます。

縦置き・横置きどちらの設置方法にも対応しています。キャビネットのスペース、取り付け条件、特定のアプリケーションのニーズに合わせてカスタマイズされた寸法が利用可能です。

代表的な用途

デュヒュー リアクター ソリューションは、モーター保護と安定した VFD 動作が必要な産業用途で広く使用されています。

典型的なアプリケーションには次のものがあります。

- 電力の安定性を向上させ、モーターへの電気的ストレスを軽減するための可変周波数駆動システム。

- 信頼性の高い連続動作を必要とする産業用モーター制御キャビネット、ポンプ、ファン。

- 厳しい作業条件で使用されるクレーンおよび吊り上げ装置、鉱山機械、港湾機器。

- 安定的かつ効率的な生産プロセスを実現する圧延機、射出成形機、繊維機械。

- 信頼性の高い電力性能が重要な自動生産ラインおよび再生可能エネルギー機器。

推奨使用条件

適切なリアクターを選択するには?

リアクトルの選択は、適切な性能と信頼性の高い動作を確保するために、VFD パラメータ、ケーブルの状態、およびモーターの要件に基づいて行う必要があります。

VFDパラメータ

選択では、次のような重要な要素を考慮する必要があります。

- 定格電圧と出力電流

- モーター出力と動作周波数

ケーブルの状態

ケーブルの特性と設置条件も、次のようなリアクトルの選択に影響します。

- ケーブル長とケーブルの種類

- 設置環境

- 分布容量

モーター要件

モーターの絶縁と動作条件は、適切なリアクター ソリューションに適合するように評価する必要があります。以下のものが含まれます。

- 絶縁クラス

- 動作状態

- 保護要件

Dufew は、さまざまな産業用途やシステム要件に応じてカスタマイズされたリアクター設計を提供します。

モデル例

CAL-4321-0250-EISA

技術仕様

製造能力と品質保証

Dufew Electric は産業用電源コンポーネントとカスタマイズされたリアクター ソリューションを専門としています。

各出力リアクターは、次のような制御されたプロセスで製造されています。

- 中子製造検査

- 巻線プロセス制御

- 高電圧耐圧試験

- 絶縁抵抗試験

・温度上昇検査

- 電気的性能の検証

製品には以下が付属します。

- ISO品質マネジメントシステムへの準拠

- CE認定製品

- カスタマイズされた技術文書

出荷前に、各リアクターは顧客の仕様に従って検査され、信頼性の高い設置と動作が保証されます。

梱包と輸送

工業用原子炉は、その重量と電磁コンポーネントのため、国際輸送中に信頼性の高い保護が必要です。

デュフューは以下を提供します:

パッケージングの特徴:

- 耐湿性保護

- 耐衝撃固定

- 標準木製ケースの輸出

- 製品のサイズと重量に応じてカスタマイズされた梱包

よくある質問

Q1: この製品は VFD システムのどこに取り付けられますか?

VFD出力端子とモーターの間に設置し、出力波形品質の向上とモーター側の電気的ストレスを軽減します。

Q2: このソリューションを使用するのはどのような場合に推奨されますか?

一般的に、長いケーブルの用途、モーター絶縁保護、電圧スパイク、ノイズ、干渉の影響を受けるシステムに使用されます。

Q3: 入力側の保護部品と置き換えることはできますか?

いいえ、入力側とモーター側では機能が異なります。 1 つは電源保護に重点を置き、もう 1 つはモーター側のパフォーマンスを向上させます。

Q4: さまざまな用途に合わせてカスタマイズできますか?

はい。 Dufew は、電圧、電流、設置要件、動作環境に基づいてカスタマイズされたソリューションを提供します。

Dufew Electric のカスタマイズされた産業用ソリューション

Dufew Electric は、専門的な製造能力、カスタマイズされたエンジニアリング サポート、厳格な品質管理を備えた産業用 VFD アプリケーション向けに信頼性の高いリアクター ソリューションを提供します。

Dufew は、モーター保護から長距離駆動アプリケーションまで、お客様が装置の信頼性を向上させ、メンテナンスコストを削減し、安定した動作を実現できるよう支援します。
