当社は、抵抗器、ブレーキユニット、リアクトル、パワーフィルタ、変圧器を含む包括的なポートフォリオを提供し、さまざまなアプリケーション要件を満たすための完全なカスタマイズオプションを備えています。

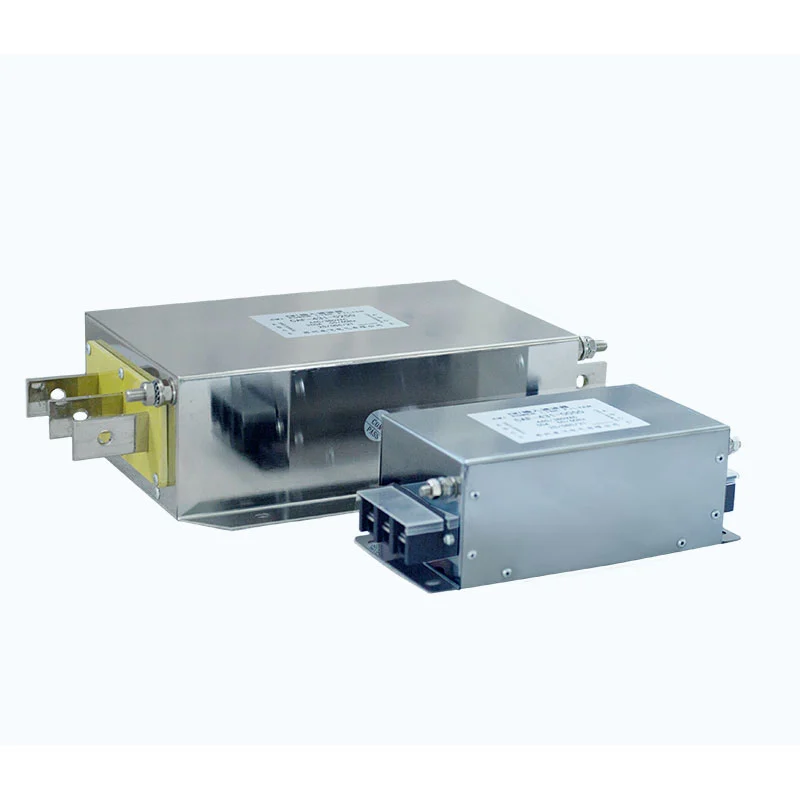

電源フィルタは、入力電源と機器の電源入力の間に取り付けられます。その主な目的は、電力線を通じて伝わる電磁妨害 (EMI) を制御することです。
インバータ、サーボドライブ、スイッチング電源などのパワーエレクトロニクス機器は、スイッチング動作時に高周波ノイズを発生することがあります。外部の電気機器や電力網も、同じ電源ラインに不要な高周波障害を引き起こす可能性があります。
フィルタは、通常の電源を通過させながら、これらの不要な高周波成分にインピーダンスを提供します。
これは両方向で動作するように設計されています。
- 機器によって生成され、電力網に伝わる高周波干渉を低減します。
- 電源ラインを介して機器に侵入する外部 RF および電気的妨害を低減します。
- コモンモードおよびディファレンシャルモードの干渉を抑制
- 隣接する電子機器間の干渉の可能性を低減します。
したがって、このフィルタは、機器の EMI/EMC 制御および電力線干渉抑制システムの一部として使用されます。
このフィルタは、コモンモード チョーク、X コンデンサ、Y コンデンサ、および抵抗コンポーネントの組み合わせを使用して、ローパス フィルタ ネットワークを形成します。
コモンモードチョークは、通常の電源電流を通過させながら、コモンモード高周波ノイズに対して高インピーダンスを示します。
X コンデンサは電源導体の両端に接続され、差動モードの高周波ノイズの経路を提供します。
Y コンデンサは、適切なコモンモード干渉のために、電源導体とグランドまたはシャーシ基準との間に制御された経路を提供します。
回路構成に応じて、コンデンサの放電と回路のダンピングに抵抗コンポーネントを使用できます。
組み合わせた回路により、指定された周波数範囲にわたってコモンモード干渉とディファレンシャルモード干渉が抑制されます。
フィルターは1段構成でも2段構成でも使用できます。
1 段フィルタは、干渉レベルを 1 つのフィルタ セクションで制御でき、設置スペースが限られている用途に適しています。
2 段階のフィルタリングは、機器がより要求の厳しい電磁環境で動作する場合に追加の減衰を提供します。
適切な構成は、機器、干渉特性、必要な減衰量、および設置条件に応じて決定する必要があります。
次の仕様は、関連する製品構成に適用されます。 Dufew Electric フィルタ シリーズが異なれば、電圧範囲と電流範囲も異なる場合があります。
| パラメータ | 仕様 |
|---|---|
| 定格電圧 | 指定された単相構成の場合は 250VAC |
| 定格電流 | 指定された単相構成の場合は 1A ～ 60A |
| 動作周波数 | 50Hz / 60Hz / 最大 500Hz、構成に応じて |
| フィルタリング範囲 | 5kHz～30MHz |
| 絶縁耐力、ライン間 | 1500VDC / 60秒 |
| 絶縁耐力、ラインからアースまで | 2250VDC / 60秒* |
| 絶縁抵抗 | >100MΩ @ 1000VDC |
| 過負荷機能 | 1.4 × 定格電流、1 分間、過負荷イベントの間隔は少なくとも 15 分 |
| 保護等級 | IP00 / IP20 |
| 絶縁クラス | T40/F(155℃) |
| 難燃グレード | UL94V-2 |
| 製品規格 | GB/T 15287/8 |
* 付属の技術情報には、ライン対アース間絶縁耐力として 2500VDC / 60 秒も記載されています。該当する値は選定機種の最終仕様書にてご確認ください。
一般的なモデル指定は次のとおりです: CAF-4 3 1-0010
| コード | 説明 |
|---|---|
| カフェ | デュフュー電気フィルターシリーズ |
| 4 | 電圧クラス。 2 = 220V、4 = 380V、6 = 690V |
| 3 | フェーズ構成。 3 = 三相、1 = 単相 |
| 1 | カテゴリをフィルターします。 1 = 入力フィルター、2 = 出力フィルター |
| 0010 | 定格電流; 0010 = 10A |
ご注文の前に、該当する製品仕様書および銘板と形名をご確認ください。
このフィルタ回路は、コモンモードとディファレンシャルモードの両方の高周波干渉に対処し、異なる種類の伝導性EMIが存在する可能性がある場所で使用できるようにします。
このフィルタは、接続された機器によって生成され、電源ネットワークに伝わる干渉を低減すると同時に、電源接続を介して侵入する外部の高周波妨害も制限します。
指定されたフィルタリング範囲は、スイッチング パワー エレクトロニクスやその他の電子機器に関連する高周波干渉をカバーします。
干渉レベルや設置要件に応じてフィルタリング構造を選択できます。
一体型構造は、取り付けスペースが限られている制御盤や電気筐体内への取り付けに適しています。
このフィルタは、伝導 EMI を制御する必要がある単相パワー エレクトロニクス機器用に設計されています。単相インバータ、サーボドライブ、スイッチング電源、コントローラ、刺繍機、彫刻機、産業用制御機器、およびEMIの影響を受けやすい環境に設置されるその他の電子機器で使用できます。
このフィルタは、複数の電子機器が同じ電力ネットワーク上で動作し、伝導干渉が機器の動作やシステムのパフォーマンスに影響を与える可能性がある電気設備でも使用できます。
機器に次のような干渉関連の症状が発生する場合、フィルタが適切である可能性があります。
- 予期しないシャットダウン
- 誤ったトリガーまたは異常な動作
- 通信または制御の干渉
- 過度の電気ノイズ
- 隣接する機器間の電力線の干渉
これらの症状には複数の原因が考えられます。フィルタを選択する前に、問題の実際の原因を特定する必要があります。フィルタは、過負荷、不適切な接地、絶縁不良、機器の故障、またはその他の根本的な電気的問題に対する修正手段に代わるものではありません。
フィルタの選択では、機器の供給電圧、定格電流、動作周波数、単相構成、必要なフィルタ性能、設置寸法、接地方法、周囲温度、保護レベルを考慮する必要があります。
指定された単相構成の場合、推奨されるフィルタ定格は機器の定格電流の約 1.2 ～ 1.5 倍です。最終的な選択では、実際の負荷電流、過負荷状態、動作温度、およびメーカーの仕様も考慮する必要があります。
モデルを選択するために、お客様は機器のモデル、供給電圧、定格電流、動作周波数、配線図、設置寸法、干渉症状、および動作環境を提供することができます。
高周波 EMI を抑制するには、正しく設置することが特に重要です。
設置前に機器の電圧と電流を確認してください。選択したフィルタは、機器の電源および動作電流と互換性がある必要があります。
ハウジング、端子、取り付けポイント、識別ラベル、配線マークを確認してください。損傷したユニットを取り付けないでください。
フィルターは、保護される機器の電源入力部のできるだけ近くに設置してください。キャビネットに取り付ける場合、フィルタは設置要件に従って適切な金属取り付け面に取り付けることができます。
該当する配線図に従って、入力電源と機器の入力の間にフィルターを接続します。定義された接続方向が指定されている場合は、マークされた入力端子と出力端子に従ってください。
アース端子は確実に接続してください。
フィルタの入力線と出力線を束ねないでください。
高周波干渉は、密接に配線された入力導体と出力導体の間に結合し、フィルタリング回路をバイパスする可能性があります。したがって、入力側と負荷側の配線は別々に配線し、可能な限り離す必要があります。
接地導体は短く、設置のために十分に低いインピーダンスを持つ必要があります。
配線と接地を確認したら、次のようにします。
1. すべての端子の接続を確認します。
2. 入出力ケーブルの分離を確認します。
3. 機器に通電します。
4. 動作状態とアラームの状態を観察します。
5. 元の干渉が軽減されたかどうかを確認します。
コンパクトな単相機器の場合、統合されたフィルタ アセンブリにより、設置に必要なコンポーネントの数を減らすことができます。
| 比較 | 統合された単相フィルター | セパレートフィルターユニット |
|---|---|---|
| 構造 | 1 つの統合アセンブリ | 複数の独立したアセンブリ |
| インストール | フィルター設置ポイントは 1 か所 | 個別のユニットと取り付けポイント |
| 配線 | 専用フィルター入出力端子 | 追加の相互接続とルーティング |
| キャビネットスペース | コンパクトな制御盤に最適 | ユニットごとにスペースが必要 |
| コンポーネント管理 | 1つの製品の組み立て | 個別のコンポーネントとアクセサリ |
実際の EMI 性能は、フィルタ回路、電気的条件、接地、ケーブル配線、設置品質によって異なります。アプリケーション固有のテストデータがなければ、集積構造自体を優れた EMI 減衰を保証するものとして扱うべきではありません。
Dufew Electric は、抵抗器、ブレーキ システム、リアクトル、フィルター、変圧器、カスタマイズされた電気部品などのパワー エレクトロニクス コンポーネントを製造しています。
電源フィルタの製造と検査には次のものが含まれます。
部品検査 → フィルター組立 → 電気検査 → 最終検査 → 梱包
製品構成に応じて、検査には以下が含まれる場合があります。
- コンポーネント仕様の確認
- 端子および接続の検査
- 絶縁抵抗試験
- 絶縁耐力試験
- 電気的性能試験
- 寸法検査
- 最終製品検査
製品およびプロジェクトの要件に応じて、該当する技術記録とテスト文書を提供できます。
Dufew Electric は、品質管理と製品コンプライアンス活動をサポートする ISO および CE 認証を取得しています。
選択したモデル、製品構成、および対象市場に応じて、適用される証明書および技術文書を確認する必要があります。
海外からのご注文は、製品の数量、寸法、目的地、配送要件に応じて手配できます。
船便、航空便、速達便、またはお客様指定の運送業者を適宜ご利用いただけます。製品の構造や輸送条件に応じて梱包を選択します。
電子機器の電源入力に設置され、電力線を伝わる伝導電磁妨害を抑制します。一般的なアプリケーションには、単相インバータ、サーボ ドライブ、スイッチング電源、コントローラなどがあります。
このフィルタは、コモンモードとディファレンシャルモードの両方の高周波干渉に対処するように設計されています。該当する構成の場合、指定されたフィルタリング範囲は 5 kHz ～ 30 MHz です。
保護対象機器の電源入力のできるだけ近くに設置する必要があります。フィルタをバイパスする可能性のある電磁結合を減らすために、入力側と出力側のケーブルを分離する必要があります。
はい。電気定格に互換性がある場合に限り、単相インバータ、サーボドライブ、スイッチング電源、コントローラ、および同様の電子機器を含むアプリケーションを対象としています。
選択には、機器の定格および実際の動作電流、供給電圧、動作条件、およびフィルタの仕様を考慮する必要があります。付属の選択ガイドでは、機器の定格電流の約 1.2 ～ 1.5 倍を推奨しています。
伝導電磁干渉や電力線障害によってこれらの症状が引き起こされたり悪化したりする場合に役立ちます。過負荷、不適切な接地、絶縁の問題、または内部機器の故障が原因で故障が発生した場合は、根本的な原因に個別に対処する必要があります。
機器やアプリケーションの要件に応じて、電気定格、フィルタ構造、設置寸法、その他の仕様を評価できます。
はい。 1,000 m を超えると、熱放散が低下するため、電流のディレーティングが必要になる場合があります。提供されている技術情報では、最大高度 2,000 m が指定されており、1,000 m を超える場合は 15% の電流ディレーティングが推奨されています。選択したモデルの最終要件を確認する必要があります。
Dufew Electric は、単相インバータ、サーボ ドライブ、スイッチング電源、コントローラ、およびその他のパワー エレクトロニクス機器用の電源フィルタを提供しています。このフィルタは、コモンモードおよび差動モードのフィルタリングコンポーネントを使用して、電源接続を介した伝導EMIを低減します。
製品を選択する場合は、構成を検討するために、機器の電圧、定格電流、動作周波数、設置条件、利用可能な干渉情報を提供します。
