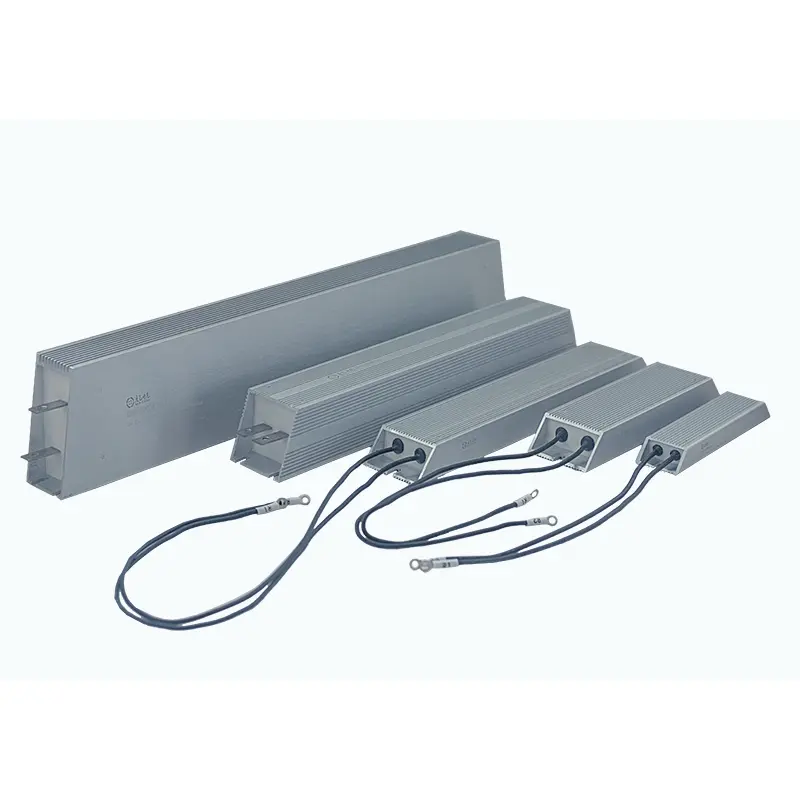

DUFEW 超薄型アルミニウム クラッド抵抗器は、設置スペースが限られているものの、信頼性の高い電力損失が不可欠な産業用途向けに設計されています。超スリムなアルミニウム筐体と完全密閉構造を特徴とし、効率的な放熱、優れた環境保護、およびダイナミック ブレーキ、サーボ ドライブ、VFD、ロード バンク、および電力制御システムの安定したパフォーマンスを提供します。
この抵抗器は、50W ～ 6kW の電力定格、0.01Ω ～ 120kΩ の抵抗値、最大 1200V の動作電圧が用意されており、さまざまな産業要件を満たすために OEM および ODM のカスタマイズをサポートしています。
この抵抗器は、精密に巻かれたニッケルクロム (Ni-Cr) またはコンスタンタン抵抗線で製造され、マイカ層で絶縁され、難燃性の高絶縁ポッティングコンパウンドを使用してアルミニウム合金ハウジング内に完全に封入されています。この密閉構造により、抵抗素子を塵、湿気、酸化、振動から保護しながら、熱伝達が向上します。
最小厚さがわずか 6 ～ 8 mm の超薄型プロファイルにより、従来のアルミニウム製ハウジングの抵抗器が適合しないコンパクトな電気機器に直接取り付けることができます。さまざまなアプリケーション要件に合わせて、複数の端子スタイル、取り付けオプション、電気仕様をご利用いただけます。
| モデルコード | 説明 |
|---|---|
| 車 | 超薄型アルミクラッド抵抗器 |
| 1500W | 定格電力 |
| 27R | 定格抵抗 |
| J | 抵抗許容差 (J=±5%、K=±10%、H=±3%) |
| パラメータ | 仕様 |
|---|---|
| パワーレンジ | 50W--6kW |
| 動作電圧 | ≤1200V |
| 抵抗範囲 | 0.01Ω～120kΩ |
| 抵抗許容差 | ±3% / ±5% / ±10% |
| 保護等級 | IP00 |
| 温度係数 (TCR) | ≤300ppm/℃ |
| 難燃性評価 | UL 94V-2 |
| 標準 | GB/T 5792 |
適切な電力抵抗器を選択することは、抵抗値と電力定格を選択するだけではありません。 DUFEW は、世界中の産業用途向けに信頼性の高い熱性能、一貫した製造品質、柔軟なカスタマイズを提供することに重点を置いています。
最小厚さがわずか 6 ～ 8 mm の超薄型アルミニウム ハウジングにより、複数のユニットを並べて取り付けることができ、コンパクトな制御キャビネット、サーボ ドライブ、および VFD システムに最適です。
すべての抵抗器は、一貫した電気的性能と長い耐用年数を確保するために、精密な抵抗線巻線、高品質の絶縁材料、自動化された生産プロセス、および厳格な品質検査を使用して製造されています。
DUFEW は、顧客の図面または技術仕様に従って、カスタマイズされた抵抗値、電力定格、ハウジング寸法、端子構成、リード線オプション、取り付け構造、および低インダクタンス設計をサポートします。
工業用パワーレジスタ製造における長年の経験を持つ DUFEW は、世界中のオートメーション機器メーカー、システム インテグレータ、ディストリビュータ、OEM 顧客に信頼性の高いソリューションを提供しています。
コンパクトなアルミニウム合金筐体の厚さはわずか 6 ～ 8 mm で、電気キャビネットやコンパクトな産業機器内の設置スペースを最大限に活用できます。
高絶縁性難燃性ポッティングコンパウンドにより抵抗素子が完全に密閉され、防塵、湿気、振動、酸化に対する優れた耐性が得られます。
アルミニウム製ハウジングと熱伝導性充填材により、熱が取り付け面またはヒートシンクに素早く伝達され、冷却効率と電力密度が向上します。
端子接続またはリード線接続が可能なこの抵抗器は、さまざまな用途に合わせて抵抗値、定格電力、寸法、取り付けスタイルをカスタマイズできます。
この抵抗器は 6 ～ 8 mm の薄さで、コンパクトな制御キャビネット、サーボ システム、VFD に簡単に収まり、性能を犠牲にすることなく設置密度を高めることができます。
密閉アルミニウムハウジングと難燃性ポッティングコンパウンドは、内部抵抗素子を塵、湿気、酸化、振動から効果的に保護し、長期信頼性を向上させます。
アルミニウムの筐体は効率的なヒートシンクとして機能し、抵抗素子から熱を急速に逃がします。金属プレートまたは外部ヒートシンクに取り付けると、熱性能がさらに向上します。
コンパクトなパッケージで高出力を実現するように設計されており、設置スペースは限られているが、信頼性の高いエネルギー散逸が必要なアプリケーションに最適です。
0.01Ω ～ 120kΩ、抵抗許容差 ±3%、±5%、±10% が用意されており、低抵抗制動と高抵抗負荷の両方の用途に対応します。
DUFEW は、カスタマイズされた寸法、抵抗値、定格電力、端子スタイル、リード線、取り付け構成、低インダクタンス設計などの OEM および ODM サービスを提供します。
従来のオープンタイプ抵抗器とは異なり、超薄型アルミニウムクラッド抵抗器は、効率的な熱管理と信頼性の高い環境保護を必要とするコンパクトな電気システム向けに設計されています。
設置スペースの限られた小型サーボシステムの回生ブレーキ回路に最適です。
産業用インバータ システムのダイナミック ブレーキ、エネルギー散逸、電圧安定化に使用されます。
バッテリー充放電装置、プリチャージ回路、エネルギー散逸用途に適しています。
電源、バッテリーテスト、工業用テスト装置、電子負荷システムに安定した抵抗負荷を提供します。
PLC 制御キャビネット、オートメーション システム、ロボット工学、CNC 機器、コンパクトな電気制御パネルで広く使用されています。
| 特性 | 試験条件 | パフォーマンス |
|---|---|---|
| 耐電圧 | AC2500V / 50Hz / 60秒 | 漏れ電流 ≤10mA |
| 絶縁抵抗 | DC1000V | ≧100MΩ |
| 短時間の過負荷 | 10× 定格電力 (5 秒間) | 目に見えるダメージなし |
| 負荷寿命 | サイクリック動作(10秒ON/90秒OFF) | ＞9,000時間 |
| 耐湿熱性 | 40℃±2℃、90～95％RH、100時間 | ΔR ≤ ±(1%R + 0.05Ω) |
| 急速な温度サイクル | -55°C / 55°C / 155°C、各 15 分、5 サイクル | ΔR ≤ ±(2%R + 0.05Ω) |
| 耐熱性 | 350℃ / 2時間 | 目立ったダメージや変色なし |
| 温度係数 (TCR) | 定格抵抗と初期抵抗 | ＜300ppm/℃ |
| 難燃性 | 5分間で10倍の定格電力 | 点火しない |
| 特性 | 試験条件 | パフォーマンス |
|---|---|---|
| 端子強度 | 45N/30秒 | 緩みや目に見える損傷なし |
| 耐振動性 | 5--200Hz、1g、98m/s² | 構造的損傷なし |
| はんだ付け熱に対する耐性 | 350±5℃ はんだ、3秒 | ΔR ≤ ±(1%R + 0.05Ω) |
| 外観 | 目視検査 | 目に見えるダメージなし、マーキングは明確 |
| はんだ付け性 | 235±5℃ はんだ、5秒 | はんだ被覆率 ≥95% |
| 比較項目 | DUFEW Ultra-Thin Aluminum Clad Resistor | 従来の電力抵抗器 |
|---|---|---|
| 筐体設計 | 完全密閉ポッティングを備えた超薄型アルミニウムハウジング | ほとんどが開放型または半密閉型の構造 |
| 設置スペース | スリムな 6 ～ 8 mm のプロファイルにより、コンパクトな並列設置が可能 | 筐体が大きいほど、より多くの設置スペースが必要になります |
| 環境保護 | 防塵、湿気、振動、酸化に対する優れた耐性 | 過酷な条件のための限定的な環境保護 |
| 放熱 | アルミニウム製ハウジングは、シャーシまたはヒートシンクの直接取り付けをサポートし、冷却を向上させます。 | 主に自然空冷に依存します |
| 抵抗範囲 | 0.01Ω～120kΩのワイドレンジ | 通常、構造に応じて抵抗範囲が制限されます |
| 応用 | 小型産業機器、VFD、サーボシステム、バッテリー機器、負荷試験 | 汎用消費電力アプリケーション |
| カスタマイズ | 寸法、端子、リード線、定格電力、抵抗値のカスタマイズに対応 | 限定的なカスタマイズ |
A: その主な利点は、厚さがわずか 6 ～ 8 mm の超薄型構造であることです。このコンパクトな設計は、設置スペースを削減しながら効率的な電力消費を提供するため、スペースが限られているサーボドライブ、VFD システム、バッテリー機器、産業用制御キャビネットに適しています。
A: はい。平らなアルミニウムベースにより、金属シャーシまたは外部ヒートシンクに直接取り付けることができます。接触面間にサーマルグリースを塗布すると、熱伝達効率がさらに向上し、より高い連続稼働性能をサポートできます。
A: 完全に密閉されたアルミニウム ハウジングと難燃性の絶縁ポッティングを組み合わせることで、ほこり、湿気、振動、酸化から効果的に保護します。オープン抵抗構造と比較して、この設計はより優れた環境適応性を提供すると同時に、屋外または高度な保護のアプリケーション向けに追加のエンクロージャ保護を追加できます。
A: はい。 DUFEW は、特定の電気的、機械的、設置要件に基づいて OEM および ODM のカスタマイズを提供します。カスタムオプションには、抵抗値、定格電力、ハウジング寸法、端子とリード線の構成、取り付け構造、低インダクタンス設計、その他の特別な仕様が含まれます。お客様は図面や技術要件を提供していただければ、DUFEW のエンジニアが適切なソリューションを評価して開発します。
A: これらは、サーボドライブシステム、可変周波数ドライブ、ダイナミックブレーキ回路、バッテリー充放電装置、産業オートメーションシステム、電源、電子負荷システム、再生可能エネルギー装置など、コンパクトなサイズと信頼性の高い放熱を必要とするアプリケーションで一般的に使用されています。
DUFEW は、産業用電力抵抗器アプリケーション向けの OEM および ODM 製造サービスを提供し、電気的性能、機械構造、設置要件をカバーするカスタマイズされたソリューションで機器メーカー、販売代理店、システム インテグレーターをサポートしています。
カスタマイズ機能には、50W ～ 6kW の電力定格、0.01Ω ～ 120kΩ の抵抗値、ハウジング寸法、端子とリード線の構成、取り付け構造、低インダクタンス設計、カスタム ラベル、ロゴ、およびアプリケーション固有の変更が含まれます。
カスタマイズされた各製品は、産業環境における信頼性の高い熱性能、電気的安定性、長期動作を保証するために、エンジニアリング評価と製造管理を通じて開発されています。
適切な抵抗を選択すると、システムの信頼性と耐用年数を最大限に高めることができます。モデルを選択するときは、次の要素を考慮してください。
| 選択項目 | おすすめ |
|---|---|
| 定格電力 | 十分な安全マージンを備えた連続または断続的なデューティ サイクルに従って選択してください。 |
| 抵抗値 | インバータ、サーボドライブ、電気回路の要件に合わせてください。 |
| 動作電圧 | 最大動作電圧が製品仕様を超えていないことを確認してください。 |
| 冷却方法 | 高電力アプリケーションの場合は、抵抗器を金属プレートまたはヒートシンクに取り付けます。 |
| 設置スペース | 利用可能なキャビネットまたは機器のスペースに基づいて寸法を選択します。 |
| 接続タイプ | 設置要件に応じて、端子またはリード線の構成を選択します。 |
どのモデルがお客様のアプリケーションに最適であるかわからない場合は、DUFEW のエンジニアリング チームがお客様の動作条件に基づいて最適なソリューションを推奨します。
- 産業用電力抵抗器およびブレーキソリューションの専門メーカー
- 厳格な製造と品質管理により安定した製品品質
- 世界的な機器メーカー向けの柔軟な OEM および ODM サービス
- 技術サポートとプロジェクト評価に対する迅速な対応
- 標準製品およびカスタマイズされた製品の信頼できる配送
- 巻線抵抗器、波形抵抗器、管状抵抗器、アルミニウムハウジング抵抗器、制動抵抗器、カスタマイズされた電力抵抗器を網羅する完全な製品ポートフォリオ
信頼できる超薄型アルミニウム クラッド抵抗器のサプライヤーをお探しですか?
DUFEW は、産業オートメーション、再生可能エネルギー、モータードライブ、試験装置、パワーエレクトロニクス向けの標準製品とカスタマイズされたソリューションを提供します。
以下については、今すぐ当社のエンジニアリング チームにお問い合わせください。
- 製品の推奨事項
- 技術相談
- OEM および ODM サポート
- サンプルリクエスト
- 相見積もり
DUFEW -- 中国の信頼できる産業用電力抵抗器メーカー。
