当社は、抵抗器、ブレーキユニット、リアクトル、パワーフィルタ、変圧器を含む包括的なポートフォリオを提供し、さまざまなアプリケーション要件を満たすための完全なカスタマイズオプションを備えています。

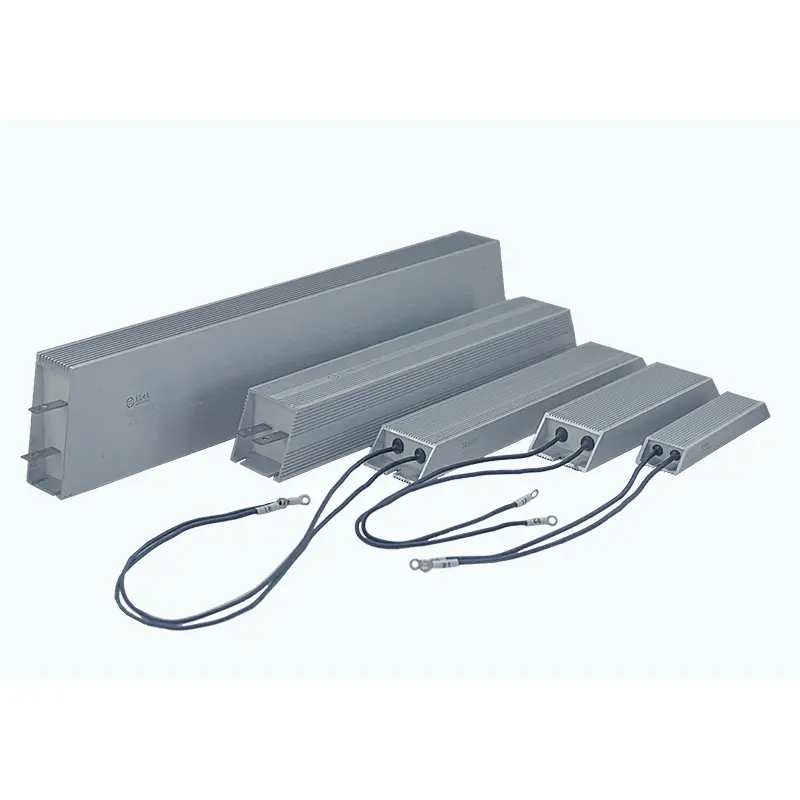

DUFEW 無誘導アルミクラッド抵抗器は、従来の巻線抵抗器が寄生インダクタンスの影響を受ける可能性がある高速スイッチング回路、パルス電源システム、インバータ用途、精密電子機器向けに特別に設計されています。
急速な電流変化時に追加の誘導リアクタンスを生成する標準的な電力抵抗器とは異なり、DUFEW は高度なアイルトン・ペリー バイファイラ巻線構造を採用し、磁界結合を最小限に抑え、超低インダクタンス性能を実現します。
この抵抗器は、電流応答を改善し、スイッチング干渉を低減することにより、敏感な電源コンポーネントを保護し、波形の安定性を向上させ、高周波電子システムの信頼性を向上させるのに役立ちます。
DUFEW は、50W ～ 6KW、0.01Ω ～ 120kΩ の抵抗値で入手可能で、パワー エレクトロニクス メーカー、インバータ サプライヤー、オートメーション会社、産業機器メーカー向けにカスタマイズされた低インダクタンス抵抗ソリューションを提供します。
最新のパワー エレクトロニクスでは、スイッチング周波数が増加し続ける一方で、コンポーネントは電気ノイズや電圧変動に対してより敏感になっています。
従来の抵抗器は、急速な電流遷移中に不要なインダクタンスを導入し、次のような原因を引き起こす可能性があります。
- 電圧オーバーシュート
・電流波形の歪み
- EMI干渉
- 半導体ストレス
- 制御システムの不安定性
DUFEW 無誘導アルミクラッド抵抗器は、急速に変化する電流条件下でも安定した電気的性能を維持するために開発されました。
| パフォーマンス機能 | 工学的価値 |
|---|---|
| 超低インダクタンス巻線設計 | 高速スイッチング時の不要な誘導効果を最小限に抑えます。 |
| アイルトン・ペリーのバイファイラー巻き | 電流の流れによって発生する磁場を打ち消します |
| 速い電気的応答 | 過渡回路の性能を向上 |
| 安定したパルス負荷能力 | 繰り返しの充電と放電サイクルに対応 |
| 低い電磁干渉 | 敏感な回路に影響を与えるノイズを低減します。 |
| アルミニウム製熱管理構造 | 高電力条件下でも信頼性の高い動作を維持 |
内部巻線構造は、低インダクタンス抵抗器を従来の巻線設計と区別する重要な要素です。 DUFEW は、Ayrton-Perry バイファイラー巻線原理を採用しており、逆方向に巻かれた 2 本の抵抗線を使用して、電流が流れるときに発生する磁界を低減します。
この構造は、2 つの巻線の磁界が部分的に互いに打ち消し合うことを可能にすることで、正味磁束を大幅に低減し、寄生インダクタンスを最小限に抑え、高速スイッチング アプリケーションでのより高速な電気応答と性能の向上を可能にします。
高周波スイッチング システムでは、多くの場合、急速な電流変化が発生し、寄生インダクタンスによって不要な電圧スパイクが発生し、回路の安定性に影響を与える可能性があります。 DUFEW の低インダクタンス抵抗器は、過渡エネルギーを効果的に処理し、スイッチング ピークを抑制し、波形の安定性を向上させ、敏感な半導体コンポーネントへのストレスを軽減するように設計されています。
特に以下の用途に適しています。
・IGBTインバータ回路
- MOSFETスイッチングシステム
- PWMパワーコンバータ
・高周波電子負荷装置
回生またはダイナミックブレーキ動作中は、システムの安定性を維持するために過剰なエネルギーを迅速に放出する必要があります。低インダクタンス構造により、ブレーキ応答が向上し、スイッチング干渉が軽減され、インバータパワーモジュールを過渡的な電気的ストレスから保護します。
高周波電源システムでは、寄生インダクタンスがスイッチング波形と全体の効率に影響を与える可能性があります。 DUFEW の低インダクタンス抵抗器は、スナバ回路、電流制限回路、パルス吸収回路などのアプリケーションに高速応答特性を提供します。
電子試験システムの場合、抵抗成分の応答特性は測定精度に直接影響します。最適化された低インダクタンス設計により、より正確なパルス応答が実現され、信号の歪みが低減され、テストの再現性が向上します。
| 構造 | 関数 |
|---|---|
| 合金抵抗線 | 安定した抵抗特性を実現 |
| 対称バイファイラー巻き | 磁気結合を軽減します |
| マイカ絶縁層 | 巻き層を分離し、安定性を向上 |
| 石英熱充填材 | 熱伝導を高める |
| アルミニウムハウジング | 機械的保護と熱管理を提供します |
| パラメータ | 仕様 |
|---|---|
| 製品タイプ | 無誘導アルミクラッド抵抗器 |
| 主な特長 | 低インダクタンス性能 |
| 巻線技術 | アイルトン・ペリー バイファイラー巻き |
| パワーレンジ | 50W -- 6KW |
| 抵抗範囲 | 0.01Ω ～ 120kΩ |
| 動作電圧 | ≤1200V |
| 抵抗許容差 | ±3%、±5%、±10% |
| 温度係数 | ≤300ppm/℃ |
| ハウジング材質 | アルミニウム合金 |
| 断熱材 | 高温難燃剤コンパウンド |
| 絶縁耐力 | AC2500V / 60秒 |
| 絶縁抵抗 | ≧100MΩ |
| 標準 | GB-5792 |
| 比較項目 | DUFEW 無誘導アルミクラッド抵抗器 | 従来の巻線抵抗器 |
|---|---|---|
| 現在の応答 | 急速な電流変化に対応した設計 | 寄生インダクタンスによる制限 |
| 磁気効果 | 反対の磁場は互いに打ち消し合います | 磁場が蓄積する |
| スイッチング性能 | 高周波回路に最適 | 主に低周波アプリケーションに適しています |
| EMI対策 | 電磁干渉リスクの軽減 | より高いノイズ発生 |
| 半導体保護 | 電圧スパイクの低減に役立ちます | 一時的なストレスが増加する可能性がある |
| 業界 | 一般的な使用方法 |
|---|---|
| パワーエレクトロニクス | 高周波エネルギー吸収 |
| EV充電システム | スイッチング保護回路 |
| 太陽光発電インバータ | 直流エネルギーの放電 |
| 風力発電システム | コンバータ保護 |
| サーボドライブ | ダイナミックブレーキ |
| 産業オートメーション | 高速制御システム |
| 実験装置 | 精密パルス試験 |
DUFEW は、アプリケーション要件に応じてカスタマイズされた無誘導抵抗器の開発をサポートします。
利用可能なカスタマイズ:
| カスタムアイテム | オプション |
|---|---|
| 抵抗値 | 0.01Ω～120kΩ |
| 定格電力 | 50W-6KW |
| インダクタンス要件 | 低インダクタンスのカスタマイズされた設計 |
| 寸法 | 標準または特殊ハウジング |
| 端子 | ステンレス端子または高温電線 |
| 電気的パラメータ | Customized according to circuit requirements |
急速な電流変化により従来の抵抗器に寄生インダクタンスが発生し、電圧スパイクや電気ノイズが発生する可能性があるためです。無誘導抵抗はこれらの影響を最小限に抑え、回路の安定性を向上させます。
主な違いは内部巻線技術です。 DUFEW は磁界の相互作用を低減するためにアイルトン・ペリーのバイファイラ巻線を使用しますが、標準の抵抗器は通常従来の単方向巻線を使用します。
はい。高速応答が要求されるインバータ制動回路、パルス吸収回路、パワーエレクトロニクスシステムなどによく使用されます。
はい。 DUFEW は、抵抗値、定格電力、機械的寸法、端子、低インダクタンス要件に合わせた OEM カスタマイズを提供します。
