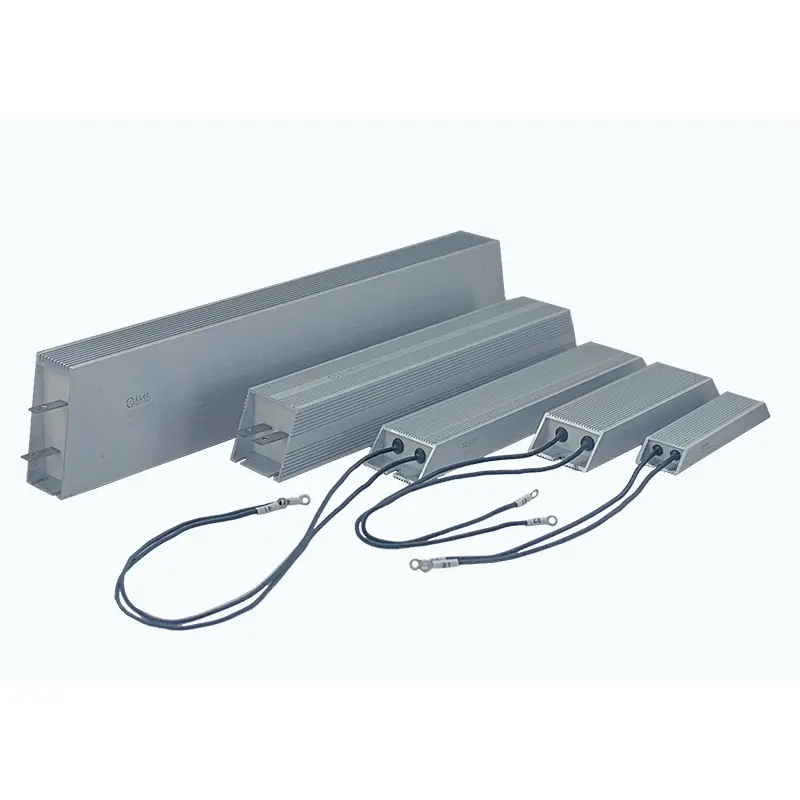

台形アルミクラッド抵抗器

産業用電力システムは、重負荷、頻繁なブレーキ、振動、高温下で動作することがよくあります。これらの要求の厳しい環境で信頼性の高い動作を保証するために、DUFEW 台形アルミニウム クラッド抵抗器は、頑丈なアルミニウム エンクロージャと最適化された内部熱構造を組み合わせて、抵抗素子を埃、湿気、振動、および機械的衝撃から保護しながら効率的に熱を伝達します。

抵抗素子は、高温絶縁コアに取り付けられた精密に巻かれたニッケルクロム (Ni-Cr) またはコンスタンタン合金ワイヤを使用して製造されます。マイカシートで電気絶縁した後、このアセンブリは、特別に配合された高純度珪砂と高温樹脂の混合物を使用して、台形アルミニウムハウジング内に完全に封入されます。この構造は効率的な熱伝導経路を形成し、抵抗器を酸化や環境汚染から保護しながら、内部の熱を外部の冷却フィンに急速に伝達します。

産業オートメーションおよびヘビーデューティ機器向けに設計されたこの抵抗器は、ステンレス鋼端子と高温リード線接続の両方をサポートしており、VFD ブレーキ システム、サーボ ドライブ、モーター制御キャビネット、ロード バンク、再生可能エネルギー機器、産業用配電システムに柔軟に設置できます。

電力軽減曲線

台形アルミニウムハウジングを選択する理由

従来の長方形のアルミニウム抵抗器とは異なり、台形のハウジングは産業環境における冷却効率と機械的安定性の両方を向上させるように特別に設計されています。

より大きな放熱面積

台形のプロファイルにより外部冷却面が増加し、自然対流によって熱がより効率的に放散され、連続動作パフォーマンスが向上します。

完全密閉型産業用保護

抵抗素子はアルミニウム製ハウジング内に完全に密閉されており、防塵、湿気、振動、酸化に対する優れた耐性を備え、製品の寿命を延ばします。

取付安定性の向上

幅広の取り付けベースにより強力な機械的サポートが提供され、連続振動下での動きを軽減し、抵抗器をクレーン、エレベーター、工作機械、その他の重量物機器に適したものにします。

高い熱効率

充填された珪砂は空気よりもはるかに速く熱を伝達するため、内部の熱がすぐにアルミニウムハウジングに到達し、冷却性能が向上します。より高い連続消費電力が必要な場合は、追加のヒートシンクを取り付けることができます。

製品の利点

- 最適化された台形ハウジング -- 従来の長方形のアルミニウム抵抗器と比較して、より大きな冷却面により自然放熱が向上します。

- 完全にポッティングされた構造 -- 完全なカプセル化により、埃、湿気、振動、酸化、機械的衝撃から保護されます。

- 優れた熱伝導性 - 充填された珪砂が内部熱をアルミニウムハウジングに急速に伝達し、より高い電力密度をサポートします。

- 広い抵抗範囲 -- 0.01Ω ～ 120kΩ で、抵抗許容差は ±3%、±5%、±10% です。

- 信頼性の高い機械的強度 -- 幅広のアルミニウムベースにより、連続振動下で動作する機器の確実な取り付けが保証されます。

- 柔軟な接続オプション -- さまざまな設置要件に合わせて、ステンレス鋼の端子または高温リード線を使用できます。

- カスタム製造が可能 -- 電力定格、抵抗値、寸法、端子、および取り付け構成を OEM プロジェクトに合わせてカスタマイズできます。

代表的な用途

台形アルミニウム クラッド抵抗器は、信頼性の高い電力損失、高い機械的強度、長期安定性を必要とする産業システムに適しています。

産業用モータードライブ

可変周波数ドライブ (VFD)、サーボ ドライブ、モーター ブレーキ回路、および回生エネルギー散逸システム。

産業用重機

クレーン、エレベーター、圧延機、鉱山機械、コンプレッサー、および頻繁な振動やブレーキ条件下で動作するその他の機器。

電力試験装置

負荷バンク、電源テスト、バッテリ放電システム、動的負荷シミュレーション、産業用テストベンチ。

再生可能エネルギーシステム

エネルギー貯蔵装置、太陽光発電インバータ、風力発電コンバータ、充電装置、電力変換システム。

産業用制御パネル

電気キャビネット、配電機器、自動化システム、およびコンパクトで密閉された信頼性の高い電力抵抗器を必要とする OEM 機械。

インストールガイド

最適な熱性能と長い耐用年数を実現するには、適切な設置が不可欠です。

ステップ 1. 製品仕様の確認

設置前に、抵抗値、定格電力、動作電圧、寸法が機器の要件を満たしていることを確認してください。

ステップ 2. 抵抗器を検査する

アルミハウジング、端子、取付穴に変形、亀裂、輸送時の損傷が無いことを確認してください。

ステップ 3. 取り付けを固定する

抵抗器はベースの取付穴を利用してしっかりと取り付けてください。良好な機械的安定性を維持するために、取り付け面が平らで硬いことを確認してください。

ステップ 4. 放熱を改善する (推奨)

中出力および高出力のアプリケーションの場合、熱伝達を改善するために、抵抗器ベースと取り付けプレートまたはヒートシンクの間にサーマルコンパウンドの薄い層を塗布します。

ステップ 5. 電気接続を完了する

端子またはリード線をしっかりと接続し、過度の接触抵抗を防ぐためにすべての電気接続がしっかりと行われていることを確認してください。

ステップ 6. 適切な換気を確保する

抵抗器は換気の良い場所に設置してください。密閉型電気キャビネットの場合、高出力で動作する場合は強制空冷をお勧めします。

ステップ 7. 機能テストの実行

回路に通電する前に抵抗値を測定し、初期試運転中に動作温度を監視します。

内部構造

高温抵抗体

抵抗素子は高品質のニッケル クロム (Ni-Cr) またはコンスタンタン合金ワイヤを使用して精密に巻かれており、安定した電気的性能、高い過負荷耐性、および長寿命を実現します。

高温断熱システム

耐久性のあるマイカ絶縁層は、高温下でも優れた絶縁耐力を維持しながら、抵抗線をアルミニウムハウジングから電気的に絶縁します。

石英砂ポッティングコンパウンド

内部空洞には高純度珪砂と耐熱樹脂が充填されており、効率的な熱伝導経路を形成し、抵抗素子の熱をアルミハウジングに素早く伝えます。

台形アルミニウムハウジング

押し出しアルミニウムのエンクロージャは、最適化された台形プロファイルを備えており、従来の長方形のハウジングと比較して冷却表面積が増加し、自然な空気の対流が向上します。

柔軟な接続オプション

さまざまな設置および配線要件に対応するために、ステンレス鋼端子または高温リード線のいずれかを使用できます。

モデルの指定

基本仕様

電気的特性

機械的特性

従来のアルミハウジング抵抗器との比較

よくある質問

Q1.台形筐体デザインの利点は何ですか?

A: 台形のアルミニウム ハウジングにより、外部冷却面が増加し、抵抗器周囲の自然な空気の流れが改善されます。また、より広い取り付けベースを提供して機械的安定性を向上させ、頑丈な産業用機器に適しています。

Q2.この台形アルミクラッド抵抗器は、頻繁なブレーキ条件下でも動作できますか?

A: はい。石英で満たされたカプセル化により、内部熱が効率的にアルミニウムハウジングに伝達されるため、抵抗器は信頼性の高い性能を維持しながら、繰り返しのブレーキサイクルや短期間の過負荷に耐えることができます。

Q3.熱保護は利用可能ですか?

A: はい。ご要望に応じて、オプションの内蔵サーマル スイッチまたは温度センサーを統合して、無人のアプリケーションや安全性が重要なアプリケーションに追加の過熱保護を提供できます。

Q4.複数の抵抗を並列接続できますか?

A: はい、すべての抵抗が同一の仕様であれば可能です。均等な負荷分散と長期的な信頼性を確保するには、均一な換気、バランスの取れた配線、適切な放熱を維持する必要があります。
