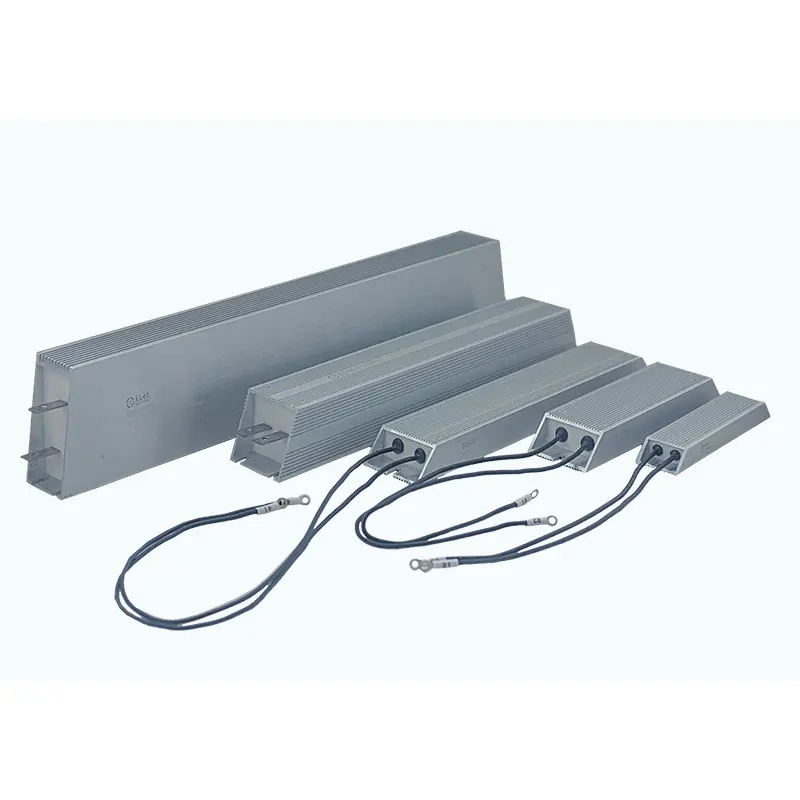

インバータアルミクラッド抵抗器

DUFEW インバータ アルミ クラッド抵抗器は、信頼性の高い回生エネルギー吸収を必要とする可変周波数ドライブ (VFD) ブレーキ システム、サーボ ドライブ、産業用モーター制御アプリケーション向けに特別に設計されています。

モータの減速、上昇、または急停止動作中に、モータは回生エネルギーを生成し、このエネルギーがインバータ DC バスに戻ります。このエネルギーが効果的に消費できない場合、過剰な電圧の蓄積によりインバータの過電圧障害が引き起こされたり、電源コンポーネントが損傷したりする可能性があります。

DUFEW インバータ制動抵抗器は、高性能アルミクラッド抵抗器構造を通じて回生電気エネルギーを熱エネルギーに変換し、インバータの安定した動作を維持し、システムの安全性を向上させます。

耐久性のあるアルミニウム合金ハウジング、高絶縁カプセル化技術、および最適化された熱管理設計を特徴とする DUFEW は、世界中の産業オートメーション メーカー、インバーター サプライヤー、機器ビルダーに信頼性の高い制動抵抗器ソリューションを提供しています。

50W～6KWの電力定格、0.01Ω～120kΩの抵抗値が用意されており、さまざまなインバータブレーキ要件に合わせてカスタマイズ可能な仕様が用意されています。

インバータ回生エネルギー制御用に設計

汎用抵抗器とは異なり、インバータ制動抵抗器は、制動サイクル中に繰り返される短時間の高電力エネルギーパルスに耐える必要があります。

DUFEW インバータ アルミ クラッド抵抗器は、以下に対応できるように設計されています。

- 突然の回生エネルギーの放出

- 頻繁な加速と減速サイクル

- 短時間の過負荷状態

- ダイナミックブレーキ要件

過剰なエネルギーを安全に放散することで、次のような効果が得られます。

- DC バスの過電圧を防止します

- インバーターモジュールを保護

- ブレーキレスポンスの向上

- 機器の信頼性の向上

主な利点

動的制動性能を実現する先進の構造

1. 高強度アルミニウム筐体設計

抵抗素子は高温絶縁材料で作られ、高級ニッケルクロム (Ni-Cr) または銅ニッケル (Cu-Ni) 合金抵抗線が巻かれています。マイカ絶縁分離後、アセンブリは難燃性サーマルコンパウンドで充填され、アルミニウム合金ハウジング内に密封されます。

この統合構造により、産業用ブレーキ用途における機械的強度、耐振動性、熱伝達効率、および長期にわたる動作信頼性が向上します。

2. 最適化された熱管理システム

内部構造には、熱伝導性を高めるために特殊な結合剤と組み合わせた石英充填材が使用されています。従来の空気絶縁と比較して、この設計は抵抗素子からアルミニウムハウジングに熱をより効率的に伝達します。

外部放熱溝と合わせた熱設計により、安定したブレーキ性能を維持し、温度バランスを改善し、繰り返しの負荷条件下でも寿命を延長します。

3. 柔軟な接続構成

DUFEW は、さまざまな設置要件を満たすために、ステンレス鋼端子や高温リード線などのさまざまな接続オプションをサポートしています。統合された取り付け穴により、インバータキャビネットや産業用制御システム内への設置が簡単になります。

インバータ制動抵抗器の選び方

適切な抵抗器を選択するには、インバータのパラメータ、ブレーキ条件、設置環境を考慮する必要があります。

抵抗器の選択が間違っていると、過剰な制動電流、不十分な制動トルク、過熱、またはインバータ保護アラームが発生する可能性があります。 DUFEW では、インバータの仕様と実際の動作要件に基づいて、適切な抵抗値を選択することをお勧めします。

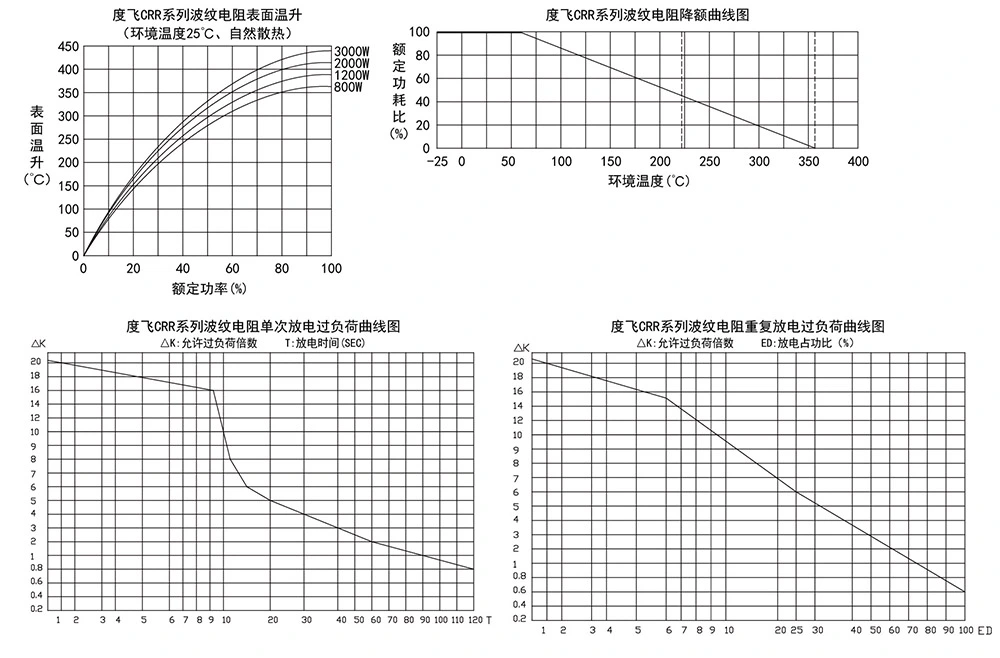

電力軽減曲線

代表的な用途

技術仕様

電気的性能試験

インバータ制動抵抗器と一般的な電力抵抗器の比較

設置ガイドライン

1. 技術仕様の確認

設置する前に、インバータのモデル、推奨抵抗範囲、必要な制動力、およびデューティ サイクルを確認して、抵抗器がシステム要件に適合していることを確認してください。

2. 製品状態の検査

取り付ける前に、アルミニウムのハウジング、端子、封止状態、および取り付け構造をチェックして、抵抗器に損傷がなく、動作可能な状態であることを確認してください。

3. 適切な冷却条件を確保する

確実なブレーキ操作には適切な放熱が不可欠です。空気の流れを改善するために垂直に設置することをお勧めしますが、抵抗器間に十分な間隔を維持する必要があります。密閉キャビネットの場合、動作条件に応じて追加の強制換気が必要になる場合があります。

4. 完全な電気接続

接続信頼性を高めるため、耐熱ケーブルを使用し、端子接続を確実に行い、インバータと抵抗器間の配線距離をできるだけ短くしてください。

5. 動作テストを行う

設置後は、システムが正しく機能することを確認するために、抵抗値を確認し、動作中の表面温度を監視し、ブレーキ性能を検証してください。

OEMカスタム製造能力

DUFEW は、以下を含むカスタマイズされたインバータ制動抵抗器ソリューションをサポートしています。

よくある質問

Q1: インバータのアルミクラッド抵抗器の役割は何ですか?

インバータのアルミクラッド抵抗器は、モータブレーキ時に発生する回生エネルギーを吸収して熱エネルギーに変換し、DCバスの過電圧を防止し、インバータシステムを保護します。

Q2: 正しい抵抗値を選択するにはどうすればよいですか?

抵抗値はインバータメーカーの推奨範囲に従う必要があります。値が低すぎると過剰な電流が発生する可能性があり、値が高すぎるとブレーキ性能が低下する可能性があります。

Q3: この抵抗器はサーボドライブに使用できますか?

はい。 DUFEW インバータ制動抵抗器は、サーボ システム、特に急速な減速と繰り返しの制動サイクルを必要とする用途に適しています。

Q4: 温度保護を追加できますか?

はい。 DUFEW は、追加の安全監視が必要なアプリケーション向けに、サーマル スイッチや温度保護コンポーネントの追加をサポートします。
