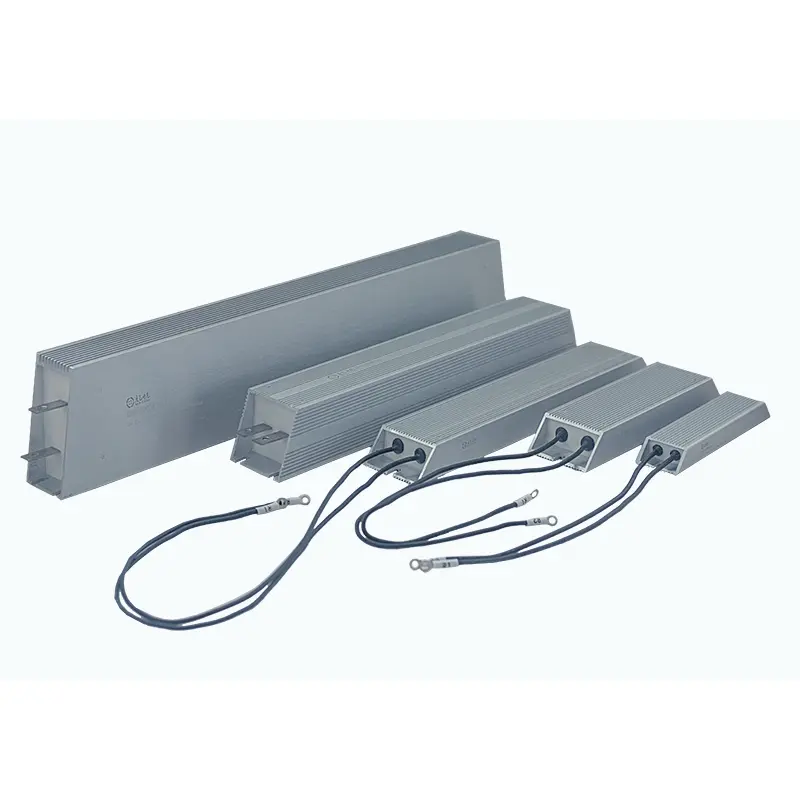

特注形状アルミクラッド抵抗器

DUFEW カスタム形状アルミニウム クラッド抵抗器は、特殊な設置寸法、独自の取り付け構造、カスタマイズされたリード線方向を必要とする産業機器向けに開発されたソリューションです。

寸法が固定されている一般的なアルミクラッド抵抗器とは異なり、筐体形状、取付穴、端子位置、電線取り出し方向など、実際の機器のレイアウトに合わせて製作できるオーダーメイド電力抵抗器です。

DUFEW は、50W ～ 6KW の電力定格、0.01Ω ～ 120kΩ の抵抗値、±3%、±5%、±10% の許容差オプションを備え、オートメーション システム、モーター制御機器、輸送システム、特殊産業用途向けに柔軟な OEM 抵抗ソリューションを提供しています。

抵抗器の設計を既存の設置スペースに合わせることで、お客様はキャビネットの再設計を回避し、改造コストを削減し、機器の統合を簡素化できます。

カスタム形状のアルミクラッド抵抗器を選択する理由

標準抵抗器は、標準的な機器レイアウト向けに設計されています。しかし、多くの産業機械、特殊車両、カスタマイズされた制御システムは、内部スペースが限られていたり、取り付け位置が不規則であったりします。

DUFEW は、これらの課題を解決するためにカスタマイズされたアルミニウム クラッド抵抗器を開発しています。

主な利点

電力軽減曲線

高度なカスタム構造設計

1.完全にカスタマイズされたアルミニウムハウジング

DUFEW は、お客様の図面、設置要件、機器のレイアウト条件に基づいて、カスタマイズされたアルミニウム ハウジング設計を提供します。ハウジング構造は、L 字型構成、オフセット構造、マルチアングル設計、特殊なカットアウト形状、カスタマイズされた取り付けベースなど、複雑な設置環境に適応できます。

この柔軟な設計アプローチにより、設置面積が限られたコンパクトな機器スペースまたはシステムに抵抗器を直接組み込むことができ、組み立て中の追加の修正作業が軽減されます。

2. カスタマイズされた取り付け穴の構成

取り付け構造は、穴の間隔、皿穴の深さ、取り付け耳の量、ブラケットの角度など、特定の機器の要件に応じて変更できます。

DUFEW は、生産中に取り付けインターフェイスを最適化することで、お客様が追加のアダプターを回避し、より迅速で信頼性の高い取り付けを実現できるように支援します。

3. 最適化された内部カプセル化技術

抵抗素子は、高温絶縁コアに精密に巻かれた高品質合金抵抗線で製造されています。マイカ絶縁分離後、全体の安定性を向上させるために、アセンブリはアルミニウム ハウジングの内側に珪砂と特殊な熱結合材料で充填されます。

カプセル化構造は以下を提供します。

- 空気断熱に比べて熱伝導率が向上

- 安定した熱伝導性能

- 電気絶縁能力の向上

- 局所的な過熱のリスクの軽減

4. 柔軟な端子とリードの構成

さまざまな設置要件を満たすために、DUFEW は、ステンレス鋼端子、高温リード線、側面コンセント設計、角度付きコンセント構造など、複数の端子とリード構成をサポートしています。

これらのカスタマイズされた接続オプションは、周囲のコンポーネントとの干渉を回避し、システム統合の柔軟性を高めます。

製品構造のメリット

技術仕様

電気的性能試験

代表的な用途

カスタム製造プロセス

ステップ 1: 要件の確認

カスタマイズのプロセスは、設置寸法、取り付け位置、電力定格、抵抗値、リード線の方向など、顧客の要件を詳細に検討することから始まります。これらの仕様は、抵抗構造の基本的な設計要件を定義するのに役立ちます。

ステップ 2: エンジニアリング設計

DUFEW のエンジニアは、アプリケーション要件に基づいて、ハウジング設計、放熱性能、端子構成、内部充填技術を評価して適切な構造を開発し、お客様の機器と確実に統合します。

ステップ 3: 製造とテスト

設計確認後、各抵抗器は標準化された製造手順に従って製造され、出荷前に電気的および機械的テストを受けて性能、安全性、信頼性を検証します。

カスタム形状のアルミクラッド抵抗器と標準のアルミ抵抗器

よくある質問

Q1: カスタマイズされたアルミニウム抵抗ソリューションが必要になるのはどのような場合ですか?

機器の設置スペースが限られている場合、不規則な取り付け位置がある場合、または特殊な接続要件がある場合には、カスタマイズされたソリューションをお勧めします。これにより、大きな構造変更を行わずに抵抗器を既存のシステム設計に適合させることができます。

Q2: カスタマイズされたハウジングは放熱性能に影響しますか?

いいえ、DUFEW は最適化された内部充填構造と熱伝達構造を使用して、均一な熱分布を維持し、動作中の局所的な過熱のリスクを軽減します。

Q3: カスタマイズできる部分は何ですか?

DUFEW は、次のようなアプリケーション要件に基づいたカスタマイズをサポートします。

- ハウジング形状

- 取付寸法

- 定格電力

- 抵抗値

- 端子の種類

- リード方向

- 設置構造

Q4: 標準の抵抗器モデルと比較した利点は何ですか?

標準モデルは一般的な設置環境に適していますが、カスタマイズされた設計は、特別なスペース制限、取り付け要件、または配線レイアウトのある機器に対してより高い柔軟性を提供します。
