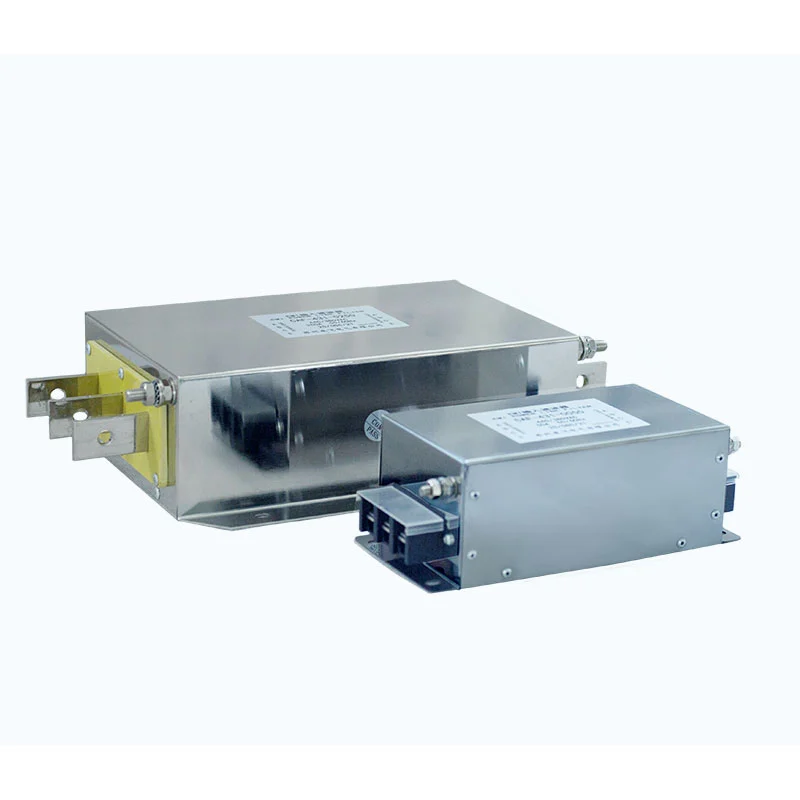

単相フィルター

Dufew Electric 単相フィルタは、高周波スイッチング動作中にパワー エレクトロニクス機器によって生成される伝導電磁干渉を抑制するように設計されています。

このフィルタは、AC 電源と機器の入力端子 (L/N) の間に設置され、インダクタ、コンデンサ、およびダンピング部品を使用して最適化された LC フィルタリング ネットワークを形成します。この回路は、通常の 50Hz/60Hz 電力伝送を可能にしながら、不要な高周波干渉信号に対して高インピーダンスを提供します。

単相 VFD システム、サーボ ドライブ、スイッチング電源の動作中、高周波スイッチング ノイズが電源ケーブルを通じて伝播し、近くの電子機器に影響を与える可能性があります。

フィルターは以下を効果的に削減します。

- 電力線間のディファレンシャルモード干渉

- 電力線と地面の間のコモンモード干渉

- 伝導電磁ノイズの伝達

- EMC関連機器の誤動作リスク

Dufew 単相フィルタは、最適化された回路設計とコンポーネントのマッチングを通じて、産業環境において安定した減衰性能、制御された漏れ電流、および信頼性の高い動作を提供します。

高度なEMI抑制技術

最適化されたLCフィルタリング回路

このフィルタは、インダクタ、コンデンサ、およびダンピング コンポーネントを統合して、周波数選択性のインピーダンス ネットワークを作成します。

この設計により以下が提供されます。

- 高周波干渉の減衰

- 遮音性の向上

- 安定した動力伝達

- EMC コンプライアンス パフォーマンスの強化

コモンモードおよびディファレンシャルモードのノイズ抑制

スイッチング デバイスによって発生する電気的干渉は、通常 2 つの伝送パスを通じて発生します。

ディファレンシャルモード干渉

電力線間で発生し、主にスイッチング回路や電力変換部品が原因で発生します。

コモンモード干渉

電力線と地面の間で発生し、高感度の制御システム、通信デバイス、精密機器に影響を与える可能性があります。

Dufew はフィルタリング回路を最適化して両方の干渉モードを抑制し、システム全体の安定性を向上させます。

技術的な利点

1. 電磁両立性の向上

このフィルタは、電子機器と電源ネットワーク間の干渉伝達を低減し、伝導性放射の低減、EMC 性能の向上、近くの機器への妨害の低減、およびより安定したシステム動作をサポートします。

2. スペースが限られたキャビネット向けのコンパクト設計

単相構造は、設置面積が小さく、L/N 配線がシンプルで、キャビネットを柔軟に統合できるため、コンパクトな電気設備向けに設計されています。実用的な構成により、交換や日常のメンテナンスも容易になります。

3. 信頼できる産業用性能

Dufew は、制御された製造プロセスを適用して、産業オートメーション環境での安定した動作をサポートします。主な考慮事項には、磁気コンポーネントの選択、絶縁構造、電気パラメータの検証、連続動作条件での熱性能評価が含まれます。

代表的な用途

Dufew 単相フィルタは、EMC 性能の向上と電力線干渉の低減を必要とする電子機器に適しています。

一般的なアプリケーションには、安定した電力品質と効果的な EMI 制御が必要とされる医療用電子機器、実験室システム、電子生産ライン、通信機器だけでなく、産業オートメーションや製造機器も含まれます。

カスタマイズされた設計機能

アプリケーションが異なれば、必要なフィルタリング特性も異なります。 Dufew Electric は、定格電圧、定格電流、機器の電力特性、EMC 要件、設置スペース、環境条件に基づいてカスタマイズされたソリューションを提供します。

エンジニアリング サポートでは、製品の選択、パラメータのマッチング、アプリケーションの評価をカバーし、対象の機器や動作条件に適したフィルタ構成を決定するのに役立ちます。

製造能力と品質保証

Dufew Electric は、EMI フィルタ、高調波フィルタ、リアクトル、制動抵抗器、カスタマイズされた電気ソリューションなどの産業用パワー エレクトロニクス コンポーネントを専門としています。単相フィルタの製造の主要プロセスには、磁性部品の製造、精密な組み立て、電気パラメータのテスト、絶縁性能の検証、熱信頼性の評価が含まれます。

主な品質チェックには次のものが含まれます。

- 絶縁抵抗試験
- 耐電圧試験
- 電気的性能の検証
- 最終外観検査

Dufew Electric は、顧客の要件に応じて、OEM 製造、カスタム フィルター ソリューション、技術アプリケーション サポート、および産業プロジェクト協力をサポートします。

技術仕様

単相フィルタと三相フィルタ

よくある質問

Q1: 単相フィルタが必要な機器は何ですか?

単相フィルタは、単相 VFD システム、サーボ ドライブ、スイッチング電源、UPS システム、産業用コントローラ、および EMI 抑制を必要とするその他の電子機器に一般的に使用されます。

Q2: EMIフィルターはどこに取り付ければよいですか?

フィルタは、電源端子と機器端子の間の AC 電源入力側に取り付けてください。正しく設置すると、機器によって発生した干渉が電力網に戻るのを防ぐことができます。

Q3: このフィルタはインバータの出力側に使用できますか?

いいえ。入力側 EMI フィルタは、電力線干渉を抑制するために設計されています。 VFD 出力アプリケーションには、専用の出力フィルター、正弦波フィルター、または dv/dt フィルターが必要です。

Q4: 正しいフィルタモデルはどのように選択すればよいですか?

選択には、定格電圧、動作電流、機器のタイプ、EMC 要件、設置環境、およびキャビネットのスペースを考慮する必要があります。 Dufew は、実際のアプリケーション条件に基づいてカスタマイズされた推奨事項を提供します。
