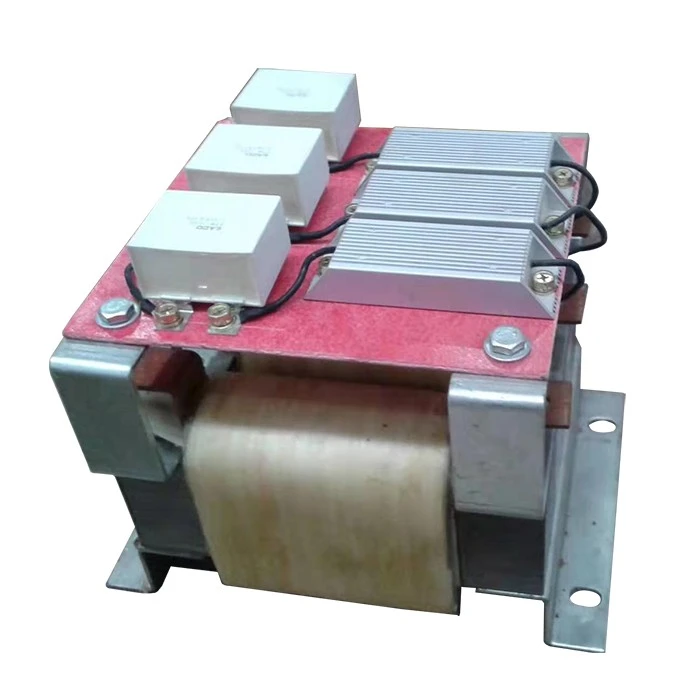

微分電圧フィルタ

Dufew Electric 微分電圧フィルタは、インバータとモータ間の電気的状態を改善するために、VFD の出力側に取り付けられています。最新のインバータ システムは、正確な速度とトルク制御のために高速スイッチング デバイスを使用していますが、急速な PWM 電圧遷移により急峻な電圧エッジが発生し、モータ巻線の dv/dt ストレス、ケーブル インピーダンスの不整合によって引き起こされる反射電圧、モータとアース間のコモンモード電圧、ベアリング電流のリスク、および高周波電磁干渉が増加する可能性があります。

これらの影響は、長いモーターケーブル、高いインバータースイッチング周波数、元々インバーター用途向けに設計されていないモーター、または厳しい電気的安定性要件を持つ産業用機器の場合により顕著になる可能性があります。 Dufew は、制御された抵抗を備えた LC ダンピング構造を使用して、通常のインバータ動作を維持しながら、高周波振動エネルギーを吸収し、電圧遷移速度を遅くし、過渡電気的ストレスを軽減します。

このフィルタは、ケーブル伝送条件と全体的なドライブ システムの互換性を向上させながら、PWM 電圧ピーク、モータ絶縁ストレス、反射波の影響、および高周波干渉を軽減するのに役立ちます。

Dufew dv/dt テクノロジーはどのように機能しますか?

電圧遷移制御のためのLCダンピング構造

インバータのスイッチング中に、PWM パルスにより急速な高周波電圧変化が生成され、それがモータ ケーブルを通って伝わります。このフィルタは、出力回路に制御されたインピーダンスを導入して、急激な電圧変化と過渡過電圧を制限し、モータ端子の電圧状態を改善し、反射波の影響を低減します。従来の出力リアクトルと比較して、ダンピング構造により高周波電圧発振をさらに制御できます。

コモンモード電圧制御設計

高周波スイッチングにより、モーター巻線、ケーブル導体、接地システム間にコモンモード電圧が発生する可能性があります。 Dufew は磁気および電気設計を最適化し、コモンモード干渉と高周波電圧成分を削減します。これにより、シャフト電圧の影響を制限し、ベアリングの放電電流リスクを軽減し、EMC 性能を向上させることができます。

モーター保護性能

PWM動作時の絶縁応力の低減

急速な電圧遷移や PWM パルスの繰り返しにより、モーター巻線の絶縁に対する電気的ストレスが増加し、時間の経過とともに絶縁が劣化する可能性があります。 Dufew は、電圧上昇率を緩和し、過渡ピークを制限することにより、巻線の絶縁ストレスを軽減し、既存のモータと VFD 動作との互換性の向上が必要な改造用途に適しています。

ベアリングの信頼性向上

コモンモード電圧はモーターベアリングを通る高周波電流経路を生成し、シャフト電圧とベアリング放電の影響を増大させる可能性があります。このフィルタは、高周波電圧成分を低減することで、シャフト電圧の影響とベアリング電流関連の損傷を制限し、より安定したモータ動作をサポートします。

継続的な産業運営をサポート

連続使用条件下で動作するモーターの場合、過渡電圧と高周波の電気的ストレスを制御することで、機器の可用性を維持し、モーターと接続されたコンポーネントへの電気的ストレスを軽減できます。これにより、産業用ドライブシステムの安定した運用とメンテナンスの要件がサポートされます。

アプリケーション選択ガイド

dv/dt フィルタリング ソリューションは、システムに次のような機能がある場合に一般的に検討されます。

代表的な用途

Dufew ソリューションは次の用途に適しています。

一般的なアプリケーションには、産業オートメーション、CNC 機械、港湾機器、射出成形機、繊維機械、紙加工装置、VFD 駆動モーターの電圧制御とモーター側の電気保護の改善が必要な試験システムなどがあります。

技術的な設計上の特徴

低損失磁気コンポーネント設計

Dufew は、最適化された磁性材料とコンポーネント構造を使用して、安定したインダクタンス特性を維持しながら、磁気損失を低減し、連続動作中の効果的な熱放散をサポートします。

産業用絶縁システム

絶縁システムでは、クラス F 絶縁材料と真空含浸処理を併用して、絶縁の完全性、機械的強度、および産業運用時の環境条件に対する耐性を向上させることができます。

柔軟な設置構成

さまざまなキャビネットや機器のレイアウトに対応するために、Duffew は、アプリケーション要件に応じた IP00 および IP22 保護オプション、垂直または水平設置、カスタマイズされた寸法、およびプロジェクト固有の機械構成をサポートしています。

技術仕様

dv/dt フィルターと正弦波フィルター

製造能力と品質保証

Dufew Electric は、フィルタ、リアクトル、制動抵抗器、変圧器、カスタマイズされた電気ソリューションなどの産業用パワー エレクトロニクス コンポーネントを専門としています。モーター保護フィルター製品の製造プロセスには、磁心の選択、精密巻線、絶縁処理、真空含浸、電気的性能試験、最終検査が含まれます。

主な品質チェックには次のものが含まれます。

- 絶縁抵抗試験
- 耐電圧試験
- インダクタンスの検証
- 温度上昇試験
- 最終製品検査

Dufew Electric は、OEM 製造、カスタマイズされた電気パラメータ、エンジニアリング アプリケーションのサポート、およびプロジェクトベースのソリューションをサポートしています。製品およびプロジェクトの要件に応じて、認証文書と製品テストレポートを提供できます。

よくある質問

Q1: VFD システムで使用される微分電圧フィルターとは何ですか?

微分電圧フィルターは、dv/dt ストレス、過渡電圧スパイク、およびインバーターのスイッチングによって生成される高周波干渉を低減するために使用されます。モーターの絶縁保護とシステムの信頼性の向上に役立ちます。

Q2: このソリューションはどのような場合に選択する必要がありますか?

長いモーターケーブル、インバーター駆動の標準モーター、高いスイッチング周波数、ベアリング電流の懸念、または厳格な EMC 要件を伴うアプリケーションに推奨されます。

Q3: dv/dtフィルターと正弦波フィルターの違いは何ですか?

dv/dt フィルタは主に電圧上昇率と過渡電圧ストレスを低減し、正弦波フィルタはさらに PWM 出力をより高いフィルタリング性能を備えた正弦波に近い波形に再整形します。

Q4: Dufew はモーター保護ソリューションをカスタマイズできますか?

はい。 Dufew は、システム電圧、電流容量、キャリア周波数、ケーブル長、設置要件、アプリケーション条件に応じてカスタマイズされたソリューションを提供します。

Dufew Electric のカスタマイズされたモーター保護ソリューション

Dufew Electric は、VFD システム、サーボ ドライブ、産業用モーター アプリケーション向けにカスタマイズされた出力側保護ソリューションを提供します。 Dufew は、専門的な電気設計、管理された製造プロセス、厳格な品質検査を通じて、顧客が PWM 関連の電気的ストレスを軽減し、長期的な駆動システムの信頼性を向上できるよう支援します。
