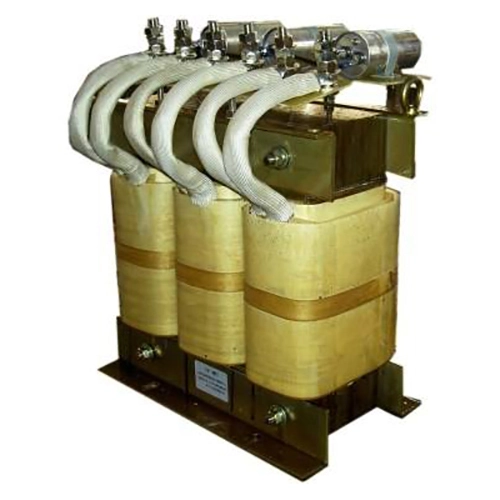

正弦波フィルター

Dufew 電気正弦波フィルターは、VFD システムの出力側に取り付けられ、モーター側の波形品質を向上させ、産業用途で信頼性の高いモーター保護を提供します。 VFD スイッチング動作中、特に長距離の設置では、高周波 PWM 電圧パルスが生成され、モーター ケーブルを介して送信されます。これにより、反射電圧、dv/dt ストレスの増加、電磁干渉、および追加のモーター損失が発生する可能性があります。

VFD正弦波フィルタはリアクトルとコンデンサからなるLCローパスフィルタ構造を採用しています。フィルタリング ネットワークは、PWM 出力信号から搬送周波数成分と高周波高調波を減衰させながら、基本周波数電圧を効率的に通過させ、出力波形をより滑らかな正弦波に近い波形に変換します。

フィルタリング プロセスは次のことに役立ちます。

- PWM高周波成分を低減

- モーター端子電圧波形の改善

- モーター絶縁に対する dv/dt ストレスの低減

- 電磁干渉 (EMI) を低減します。

- モーターの動作安定性とサービスの信頼性を向上させます。

この製品は、低損失の冷間圧延シリコン鋼コア、クラス F 絶縁材、真空含浸技術、および最適化された熱構造を使用して、継続的な産業稼働中に安定した性能を維持し、長いケーブルのモーター システム、自動化機器、および高性能 VFD アプリケーションに効果的なソリューションを提供します。

主な利点

1. VFD出力波形の改善

主に回路インピーダンスを増加させる標準的な出力リアクトルとは異なり、LC フィルタリング構造は高周波スイッチング成分の減衰を大きくし、その結果、高周波歪みが少なく、より滑らかなモータ電圧波形が得られ、モータ巻線への電気的ストレスが軽減されます。

2. モーター絶縁応力の低減

高 dv/dt PWM パルスは、特に VFD とモーターの間に長いケーブルが設置されている場合に、絶縁ストレスを増加させる可能性があります。このフィルターは、電圧スパイクと反射波の影響を制限し、モーター巻線の絶縁へのストレスを軽減し、モーターの長期動作をサポートします。

3. 長距離のモーターケーブルに最適

モーターケーブルが長いと分布容量が発生し、充電電流と反射電圧が増加する可能性があります。 Dufew は、リモート ポンプ システム、屋外モーター機器、地下機械、大規模生産ラインなどのアプリケーションのシステム要件に応じて電気パラメータを調整します。

4. モーターの動作条件の改善

このフィルタは、高周波干渉と出力波形の歪みを減衰することにより、モータの電磁ノイズ、追加の温度上昇、高調波関連の損失、および不安定なインバータ出力波形に関連する機械振動を低減するのに役立ちます。

技術的な設計上の特徴

最適化されたLCローパスフィルタリング構造

リアクトルとコンデンサは、VFD の PWM 出力特性に応じてマッチングされます。結果として得られる LC 構造は、基本周波数の伝達を維持し、モーター側の電圧波形を改善しながら、搬送周波数成分を減衰させます。

低損失磁気回路設計

磁気システムは、冷間圧延シリコン鋼コア、最適化されたエアギャップ構造、低損失磁性材料を使用して、安定したインダクタンス特性を維持し、連続動作中の磁気損失を制御できます。

信頼性の高い絶縁と熱設計

断熱システムには、クラス F 高温断熱、真空含浸、および難燃性断熱材を組み込むことができます。これらの対策により、連続的な工業条件下での絶縁耐力、機械的安定性、信頼性の高い動作がサポートされます。

モデルの説明

例：SWF-4 3 2-1200

技術仕様

代表的な用途

Dufew 正弦波フィルター ソリューションは、出力波形性能とモーター保護の向上を必要とする VFD システムに適しています。

製造能力と品質保証

Dufew Electric は、フィルタ、リアクトル、制動抵抗器、変圧器、カスタマイズされた電気ソリューションなどの産業用パワー エレクトロニクス コンポーネントを製造しています。波形フィルタ製品は、磁性部品の準備、巻線から絶縁処理、含浸、電気試験、最終検査まで管理されたプロセスを経て生産されます。

製造プロセスには次のものが含まれます。

- 磁気コア加工

- 精密な巻き上げ

- 絶縁処理

- 真空含浸

- 電気的性能試験

品質検査では、主要な電気的および機械的パラメータがカバーされ、次のようなチェックが行われます。

- 絶縁抵抗試験

- 耐電圧試験

- 電気的パラメータの検証

- 温度上昇試験

- 最終外観検査

Dufew Electric は、OEM 製造、カスタマイズされた電気パラメータ、エンジニアリング アプリケーションのサポート、およびプロジェクトベースの供給もサポートしています。製品図面、テストレポート、認証文書は、顧客やプロジェクトの要件に応じて提供できます。

梱包と配送

Dufew は産業用電気製品向けの輸出標準パッケージング ソリューションを提供しています。

梱包内容:

- 耐湿性保護

- 耐衝撃固定

- 重量モデル用の強化木製ケース

- 製品識別ラベル

- 技術文書

各ユニットは出荷前に検査され、製品仕様が顧客の要件を満たしていることを確認します。

正弦波フィルタと出力リアクトル

よくある質問

Q1: 正弦波フィルタと出力リアクトルの違いは何ですか?

正弦波フィルターは、LC フィルター構造を使用して PWM スイッチング成分を削減し、モーター側の波形品質を向上させます。出力リアクトルは主にインピーダンスを増加させて電流変化を制限し、電圧上昇率を低減しますが、出力波形を大幅に変更するわけではありません。

Q2: この製品を VFD システムにいつ取り付ける必要がありますか?

長いモーターケーブル、敏感なモーター、厳しい EMC 要件、または PWM 電圧ストレスがモーターの信頼性に影響を与える可能性のあるシステムを使用するアプリケーションに推奨されます。

Q3: 長距離のモーターケーブル用途に対応できますか?

はい。フィルタリングパラメータは、ケーブル長、モーター出力、VFD特性、動作条件に応じてカスタマイズできます。

Q4: Dufew はカスタマイズされたソリューションを提供できますか?

はい。 Dufew は、定格電圧、電流容量、キャリア周波数、設置要件、および特定のアプリケーション条件に基づいたカスタマイズされた設計をサポートしています。
