入力フィルタ

最新の産業オートメーション システムでは、VFD とパワー エレクトロニクス デバイスが動作中に高周波スイッチング ノイズと高調波外乱を生成します。これらの妨害は、近くのコントローラー、通信システム、センサー、その他の敏感な機器に影響を与える可能性があります。

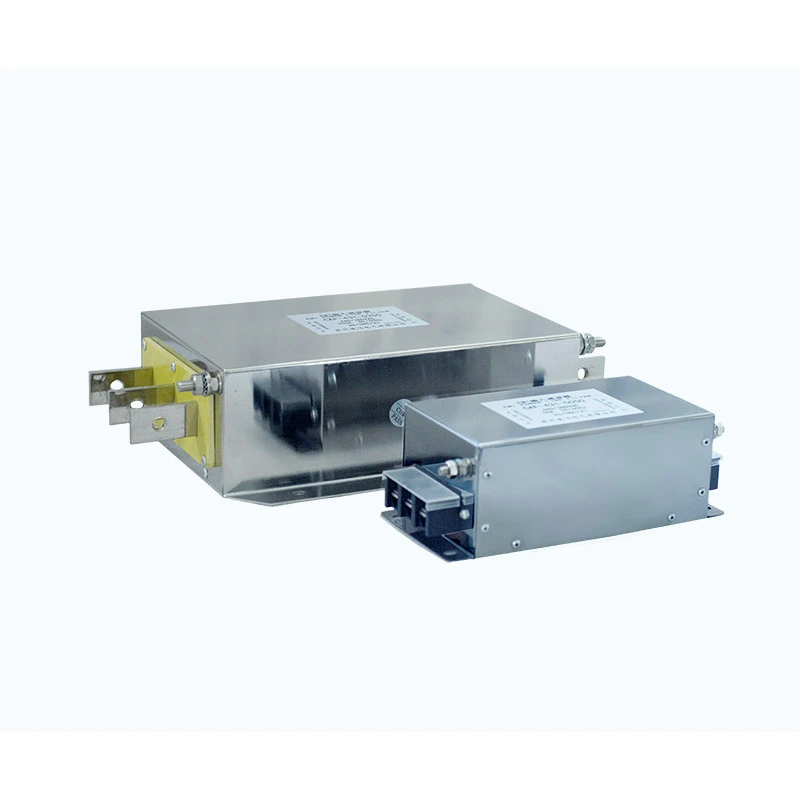

Dufew 電気入力フィルタは、電源と VFD またはサーボ ドライブの入力端子の間に直列に取り付けられ、ドライブ システムと電気ネットワーク間の電磁干渉伝達経路を低減します。

このフィルタは、最適化された磁気部品、コンデンサ、ダンピング設計を組み合わせた多段 EMC フィルタリング構造を採用し、広い周波数範囲にわたってコモンモードとディファレンシャルモードの両方の干渉を抑制します。

主な設計上の特徴は次のとおりです。

- 安定したフィルタリング性能を実現する低損失磁気コンポーネント

- EMC抑制のために最適化されたコンデンサネットワーク

- 保護システムと互換性のある低漏れ電流設計

- 産業環境に適した高い断熱性能

- 柔軟な IP00/IP20 設置構成

信頼性の高い EMC 性能とカスタマイズ可能な電気パラメータを備えた Dufew 入力フィルタは、要求の厳しい産業用途におけるシステムの安定性の向上に役立ちます。

入力フィルターはどのように VFD システムのパフォーマンスを向上させますか?

1. 伝導電磁妨害を低減する

VFD スイッチング デバイスは高周波ノイズを発生し、電力ケーブルを通って伝わり、電力網にフィードバックされる可能性があります。このフィルタは、伝導性放射を低減し、高周波干渉の伝達を制限し、EMC 性能を向上させ、近くの電気機器への妨害を最小限に抑えるのに役立ちます。

2. コモンモードおよびディファレンシャルモードノイズの抑制

干渉パスが異なれば、異なるフィルタリング方法が必要になります。フィルタリング構造は、電源線とアース間のノイズに対するコモンモード抑制と、導体間の干渉に対するディファレンシャルモード抑制を組み合わせています。これは、複雑な産業環境における電磁適合性の向上に役立ちます。

3. 電力ネットワークの安定性を向上させる

産業用電力ネットワークは、電圧変動、スイッチング障害、高調波干渉の影響を受ける可能性があります。このような外乱による駆動システムへの影響を軽減することで、フィルタは機器の安定した動作を維持し、敏感な電気部品をさらに保護します。

4. 長いケーブルとマルチドライブアプリケーションをサポート

EMC の問題は、複数のドライブまたは長いモーター ケーブル配置を備えたシステムでより顕著になる可能性があります。この設計は、一貫した EMC 性能が必要とされるマルチドライブの設置、長いケーブルの用途、高密度の制御キャビネット、および産業オートメーション システムに適しています。

主要な設計機能

3段階のEMCフィルタリング構造

最適化された 3 段階構造により、低、中、高の周波数範囲全体で減衰が実現され、さまざまな種類の電気的干渉を軽減し、さまざまな動作条件下で効果的なフィルタリング性能を維持できます。

低漏れ電流設計

接地コンデンサの構造は、漏れ保護デバイスとの互換性を維持しながら、不要な漏れ電流を制限するように最適化されています。産業用電気システムの安定した動作をサポートします。

高信頼性絶縁システム

この絶縁システムは長期の産業用途向けに設計されており、線間絶縁耐力は最大 1500VDC/60S、線対接地間絶縁耐力は最大 2500VDC/60S、絶縁抵抗は 1000VDC で ≥100MΩ です。

アプリケーションシナリオ

Dufew 入力フィルタ ソリューションは、EMC 性能と電気的安定性の向上が必要なアプリケーションで広く使用されています。

技術仕様

製造能力と品質保証

Dufew Electric は、EMC フィルタ、リアクトル、制動抵抗器、カスタマイズされた電気ソリューションなどの産業用パワー エレクトロニクス コンポーネントを専門としています。

Dufew は、管理された製造プロセスと電気的性能テストを通じて、産業用途向けの信頼できる製品品質を保証します。

品質管理には次のものが含まれます。

- 部品検査

- 電気的性能試験

- 絶縁抵抗試験

- 耐電圧試験

- 機能検証

Dufew は品質管理システムと製品基準を継続的に改善しています。

認定および技術文書には次のものが含まれます。

- ISO 9001 品質マネジメントシステム

- CE認証

- 製品テストレポート

- カスタマイズされた技術文書

Dufew は、世界中の顧客向けの OEM 製造、カスタマイズされた設計、エンジニアリング協力をサポートしています。

梱包と配送

Dufew は、輸送中に電気部品を保護するための輸出志向の梱包ソリューションを提供しています。

梱包内容:

- 湿気からの保護

- 耐衝撃固定

- 大型モデル向けの強化梱包

- 製品識別ラベル

- 出荷に伴う技術文書

各フィルターは出荷前に検査され、顧客の要件を確実に満たしています。

よくある質問

Q1: VFD システムの入力フィルターの目的は何ですか?

これは、VFD の動作中に生成される電磁干渉を軽減し、EMC 性能を向上させ、外部電源障害から電気コンポーネントを保護するのに役立ちます。

Q2: このフィルターはどこに設置すればよいですか?

電源と VFD またはサーボ ドライブの入力端子の間に設置され、電力ネットワークを介した干渉伝送を低減し、システムの安定性を向上させます。

Q3: Dufew 製品はどのようなケーブル長をサポートできますか?

設置条件に応じて、Dufew のソリューションは最長 400 メートルのシールド付きケーブルと最長 300 メートルの非シールド ケーブルをサポートし、長距離用途でも安定したフィルタリング性能を維持できます。

Q4: Dufew は EMC フィルタリング ソリューションをカスタマイズできますか?

はい。 Dufew は、さまざまなアプリケーション要件に応じて、定格電圧、電流容量、フィルタリングパラメータ、機械的寸法、設置構造などのカスタマイズされたソリューションを提供します。

Dufew Electric のカスタマイズされた EMC フィルタリング ソリューション

Dufew Electric は、VFD システム、サーボ ドライブ、産業オートメーション アプリケーション向けにカスタマイズされた入力フィルター ソリューションを提供します。

Dufew は、プロフェッショナルなエンジニアリング能力、信頼性の高い製造プロセス、厳格な品質管理により、お客様が EMC パフォーマンスを向上させ、電気的干渉を低減し、安定した長期動作を実現できるよう支援します。
