高調波フィルター

Dufew 電気高調波フィルタは、動作中に高調波電流を生成する VFD システムおよびその他の非線形負荷向けに設計されています。駆動システムの入力側に設置され、フィルタ リアクトル、電力コンデンサ、無誘導ダンピング抵抗器を備えた同調 LC 回路を使用して、選択された低次高調波を低減し、電力品質を向上させます。一般的なターゲット高調波には 5 次、7 次、11 次、および 13 次が含まれ、最終的な構成はシステム電圧、負荷特性、高調波スペクトル、および必要なフィルタリング性能によって決まります。

一般的な性能パラメータには、全負荷時の THDi <10%、THDv <5%、力率 0.98 以上、温度上昇 ≤80K、ノイズ レベル ≤65dB、および選択したモデルと動作条件に応じて最大 3000VAC の絶縁耐力が含まれます。

産業用電力システムに高調波フィルタリングが必要な理由

VFD、コンバータ、整流器、その他の非線形負荷は、AC-DC 変換およびスイッチング動作中に高調波電流を生成する可能性があります。高調波レベルが過剰になると、変圧器やケーブルの損失が増加し、追加の加熱が発生し、力率が低下し、敏感な電気機器の安定性に影響を与える可能性があります。

複数の非線形負荷を持つ産業用電力ネットワークの場合、適切な高調波制御は安定した電気状態を維持し、配電システムに対する高調波電流の影響を軽減するのに役立ちます。

エンジニアリング設計の特徴

調整されたLCフィルタリング構造

リアクトルとコンデンサのパラメータは、システムと高調波特性に従​​って調整され、選択された高調波周波数で低インピーダンス パスが作成されます。これにより、通常の基本周波数動作を維持しながら、高調波電流をフィルタに迂回させることができます。

共振減衰

無誘導ダンピング抵抗器がフィルタリング回路に組み込まれており、フィルタ、グリッドインピーダンス、非線形負荷間の共振を制御します。これにより、高調波の増幅が制限され、連続動作中にフィルタ コンポーネントにかかる過剰な電流ストレスが軽減されます。

リアクトル、コンデンサ、および熱整合

安定したフィルタ性能は、リアクトルのインダクタンス、コンデンサ容量、ダンピング抵抗、熱放散の適切な調整に依存します。 Dufew は、電気定格と動作条件に従ってこれらのパラメータを調整し、継続的な産業負荷の下でも信頼性の高いパフォーマンスを維持します。

高調波解析とカスタマイズされたソリューション機能

フィルタの選択は、定格電力だけではなく、設置の実際の電気特性に基づいて行う必要があります。 Dufew は、適切な構成を開発する際に、電圧、電流、VFD 容量、高調波スペクトル、必要な THDi、設置環境などのシステム条件を評価します。

エンジニアリング サポートには、高調波解析、フィルター パラメーターの計算、電気的構成、機械的構造、およびアプリケーション ガイダンスが含まれます。お客様は、技術評価のために高調波測定データ、単線結線図、機器仕様、または動作条件を提供することができます。

電力品質の向上

高調波電流歪みを低減

同調フィルタ回路は、VFD やその他の非線形負荷によって生成される特有の高調波電流を低減し、電流波形の歪みを低減し、変圧器、ケーブル、およびその他の配電機器を通る高調波の循環を低減します。

力率の改善

このフィルタは、高調波電流と無効電力の影響に対処することで、力率を改善し、無効電力需要を削減し、配電システム内の損失を低減するのに役立ちます。

設備の安定稼働をサポート

高調波歪みを低減すると、特に非線形機器の割合が高い設備において、変圧器、配電機器、産業用オートメーション システム、その他の電気負荷の動作条件を改善できます。

セレクションガイド

Dufew は、実際のアプリケーション要件に応じて適切なフィルタ構成を推奨します。

代表的な用途

Dufew 高調波フィルタ ソリューションは、高調波歪みが機器の性能に影響を与える産業用電力システムに適しています。

モデルの説明

例：HFL-4 3 1-0490

技術仕様

製造能力と品質保証

Dufew Electric は、高調波フィルタ、リアクトル、制動抵抗器、変圧器、カスタマイズされた電気ソリューションなどの産業用パワー エレクトロニクス コンポーネントを専門としています。

Dufew は、高調波フィルタ製品に関して次の点に重点を置いています。

- リアクターの製造とパラメータのマッチング

- コンデンサの選択と統合

- 共振特性の検証

- 電気安全試験

- パフォーマンスの検証

各製品は次のような検査を受けます。

デュフューは以下をサポートします。

- OEM製造

- カスタマイズされた高調波ソリューション

- エンジニアリング協力

- プロジェクトベースの技術サポート

入手可能な文書には、ISO 品質管理認証、CE 認証、製品テストレポートが含まれます。

梱包と世界各地への配送

Dufew は産業用電気製品向けの輸出標準パッケージング ソリューションを提供しています。

梱包内容:

- 湿気からの保護

- 耐衝撃固定

- 重量モデル用の強化木製ケース

- 製品識別ラベル

- 出荷に伴う技術文書

各ユニットは出荷前に検査され、顧客の仕様に準拠していることが確認されます。

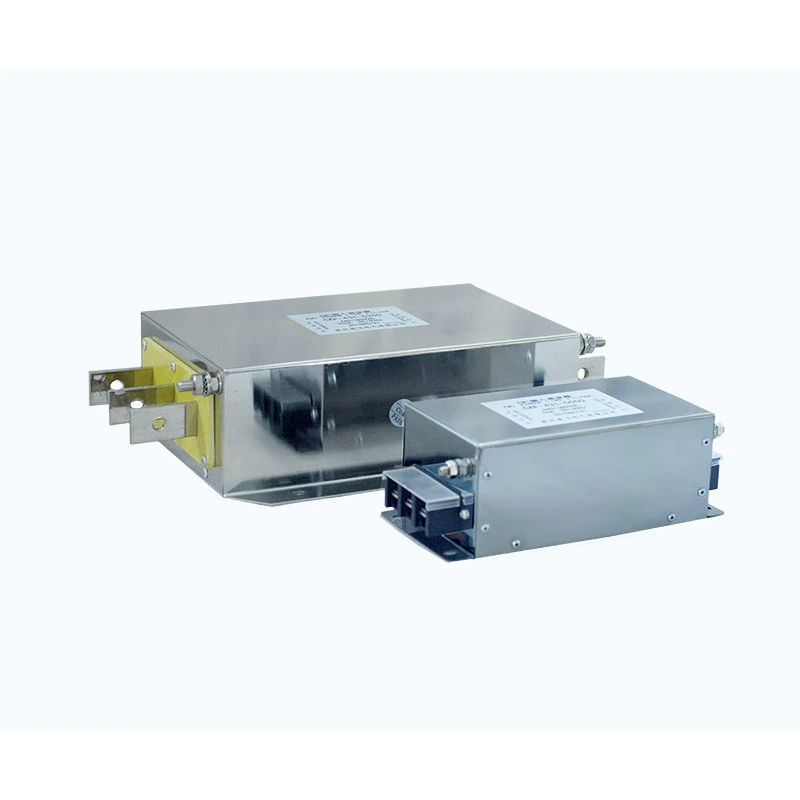

高調波フィルタとEMI入力フィルタ

よくある質問

Q1: フィルタリングシステムにはどのようなコンポーネントが使用されていますか?

一般的なフィルタ回路では、リアクトル、コンデンサ、ダンピング抵抗が使用されます。これらのコンポーネントは連携して、選択された高調波周波数に対して調整されたパスを作成し、全体的な電力品質の向上に役立ちます。

Q2: VFD システムに適したフィルターはどのように選択されますか?

選択はシステム電圧、定格電流、VFD容量、高調波特性、THDi要件、設置条件によって異なります。 Dufew は、特定のアプリケーションと動作要件に基づいて推奨事項を提供します。

Q3: Dufew は測定された高調波データに基づいてフィルターを設計できますか?

はい。 Dufew は、高調波測定結果をシステムパラメータおよび必要なフィルタリングパフォーマンスとともに評価して、アプリケーションに適した構成を決定できます。

Q4: 高調波フィルタとEMIフィルタの違いは何ですか?

前者は主に非線形負荷によって生成される低次高調波電流を低減するために使用され、一方、EMI フィルタは主にスイッチング デバイスによって引き起こされる高周波干渉に対処します。

Dufew Electric のカスタマイズされた高調波緩和ソリューション

Dufew Electric は、VFD システム、産業用オートメーション機器、電力変換アプリケーション向けにカスタマイズされたソリューションを提供します。 Dufew は、エンジニアリングの経験、管理された製造プロセス、および品質検査手順により、実際のシステム要件に基づいたフィルタの選択、パラメータのマッチング、およびアプリケーション固有の構成をサポートします。

製品仕様、技術評価、カスタマイズされたプロジェクトのサポートについては、Dufew Electric にお問い合わせください。
