当社は、抵抗器、ブレーキユニット、リアクトル、パワーフィルタ、変圧器を含む包括的なポートフォリオを提供し、さまざまなアプリケーション要件を満たすための完全なカスタマイズオプションを備えています。

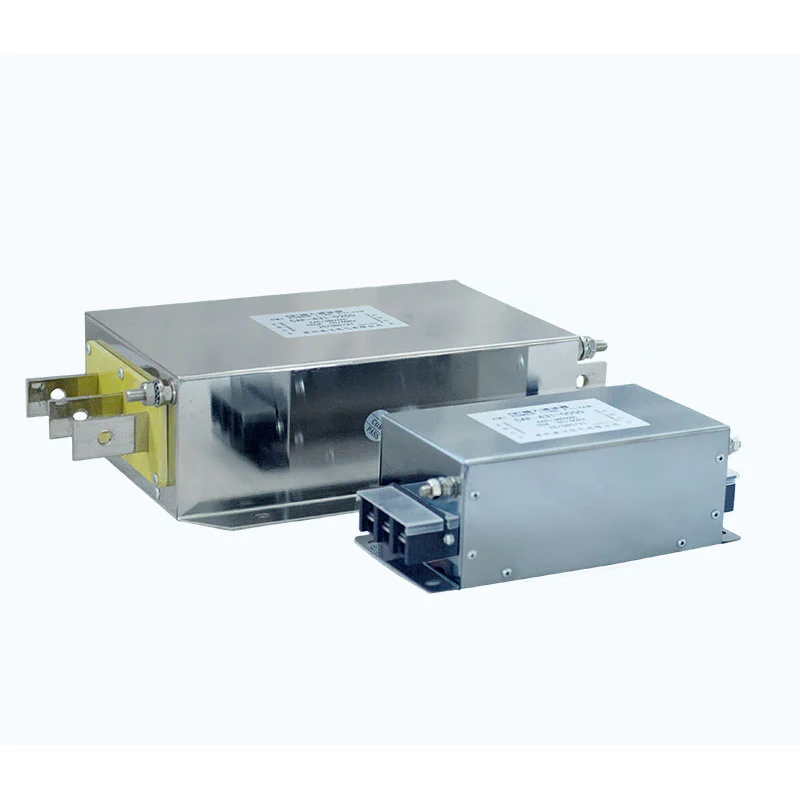

電磁干渉フィルターには、コモンモード チョーク、X コンデンサ、Y コンデンサ、および抵抗で構成される多段ローパス フィルター ネットワークが組み込まれています。
コモンモード チョークは、同じ磁気コアに巻かれた 2 つの導体を使用し、コモンモード干渉に対して高いインピーダンスを示します。 X コンデンサは差動モード干渉を抑制するためにライン導体間に接続され、Y コンデンサは電源ラインとグランドの間に接続され、高周波コモンモード ノイズがグランドに流れる経路を提供します。
これらのコンポーネントは連携して広帯域 EMI 抑制を実現します。多段フィルタリング構造は、可変周波数駆動アプリケーションで一般的に発生する干渉周波数特性に従って最適化されています。
| パラメータ | 仕様 |
|---|---|
| 定格電圧 | AC220V / AC380V / AC690V / AC1140V |
| 動作周波数 | 50Hz / 60Hz / 最大500Hz |
| 定格電流 | 5A--1600A |
| 絶縁耐力 | ライン間: 1500VDC、60秒。ラインからアースまで: 2500VDC、60秒 |
| 絶縁抵抗 | >100MΩ @ 1000VDC |
| 過負荷容量 | 1.4 × 定格電流、1 分間、少なくとも 15 分の間隔 |
| 最大ケーブル長 | シールドケーブルの場合は400m。シールドなしケーブルの場合は 300m |
| 保護等級 | IP00 / IP20 |
| 絶縁クラス | T40/F(155℃) |
| 難燃性評価 | UL94 V-2 |
| 製品規格 | GB/T 15287/8 |
- コモンモードおよびディファレンシャルモードの抑制: フィルタリングネットワークは、コモンモードとディファレンシャルモードの両方の電磁干渉を減衰するように設計されています。
- 双方向 EMI 抑制: フィルターは、電源と接続された機器の間を伝わる干渉を減衰し、双方向の不要なノイズ伝達を軽減します。
- VFD アプリケーションの互換性: スイッチング関連の電磁干渉と伝導ノイズをさらに抑制する必要がある可変周波数駆動システム向けに設計されています。
- 多段フィルタリング: コモンモードチョーク、X コンデンサ、Y コンデンサ、および抵抗素子の組み合わせにより、多段フィルタリング性能が提供されます。
- 広い電気範囲: 220VAC ～ 1140VAC の定格電圧オプションと 5A ～ 1600A の定格電流オプションにより、幅広い産業用電力アプリケーションをサポートします。
- 低漏れ電流設計: フィルタリング構造は、漏れ電流とシステムの接地要件を考慮して設計されています。
- 長いケーブルのアプリケーション: 実際のドライブ、ケーブル、モーター、設置条件に応じて、長いモーター ケーブルを使用する VFD システムに適切な構成が利用可能です。
- カスタマイズされた選択: Dufew Electric は、製品を選択するために定格電圧、電流、周波数、ケーブル長、設置条件、その他のアプリケーション パラメーターを評価できます。
電磁干渉フィルターは、電磁両立性と電力品質が重要な次のような産業用途に適しています。
1. 厳しい電磁両立性要件を備えた産業用機器。
2. ドライブ間の電磁干渉を制御する必要がある複数の VFD を使用するシステム。
3. 伝導または放射干渉が発生する VFD 入力アプリケーションは、電力網または近くの機器に影響を与える可能性があります。
4. VFD システムは、電気的障害、高調波干渉、または過剰な電磁ノイズの影響を受けます。
5. 干渉関連の異常動作に対する追加の保護が必要な産業用機器。
6. 工業用製造およびオートメーション機器。
7. パワーエレクトロニクス機器を利用した再生可能エネルギーおよび蓄電システム。
8. 長いケーブル配線または要求の厳しい電磁環境を伴うモーター駆動システム。
電磁干渉フィルターを選択するには、電圧と電流を一致させるだけでは不十分です。フィルタは、選択した仕様が意図した用途に適していることを確認するために、完全な電気システム、機器構成、および設置環境に従って評価する必要があります。
Dufew Electric は、定格電圧と電流、動作周波数、VFD 電力定格、コモンモードおよびディファレンシャルモード干渉、モーターケーブルの長さ、シールド付きまたはシールドなしのケーブル構成、接地条件、設置スペース、熱要件、電磁環境、および顧客の図面または技術仕様に基づいた技術評価をサポートできます。
カスタマイズされたプロジェクトの場合、顧客は電気仕様、技術図面、物理サンプル、機器情報、または技術評価のためのアプリケーション条件を提供できます。これらの要件に基づいて、Dufew Electric は標準製品を供給したり、アプリケーション固有のフィルター構成を開発したりできます。
VFD の定格電力と電磁環境に応じて、フィルタの定格電圧と定格電流を選択します。一般的な選択ガイドラインとして、フィルタの定格電流は、実際の用途とメーカーの推奨に従って、機器の定格電流の約 1.2 ～ 1.5 倍で選択できます。フィルタの定格電圧は、VFD の動作電圧と一致する必要があります。
エンクロージャに損傷がないか確認し、端子が損傷していないことを確認し、製品のマークと仕様がはっきりと見えることを確認してください。
フィルタは、機器の電源入口点、または VFD などの干渉源の入力側に設置し、保護された機器のできるだけ近くに設置してください。
金属製の制御キャビネットに取り付ける場合は、放熱と電磁シールドをサポートするために、フィルタ エンクロージャとキャビネットの間に十分な金属間の接触を確保してください。
指定された取り付け穴を使用して、フィルタを制御キャビネット内または取り付けプレートに固定します。フィルタがしっかりと取り付けられていること、およびインピーダンス整合と接地要件が適切に考慮されていることを確認してください。
配線図に従って、電源と VFD 入力の間にフィルタを直列に接続します。入力端子と出力端子を逆にしないでください。
接地端子は保護アースに確実に接続する必要があります。接地接続はできるだけ短くしてください。接地線の長さは 30cm 以下にすることをお勧めします。
フィルタの入力線を負荷側や出力の線と束ねないでください。そうすると、入力側と出力側の間の電磁結合が増加し、フィルタの EMI 抑制能力が大幅に低下する可能性があります。
不要な結合を最小限に抑えるために、入力配線と出力配線は別々に配線する必要があります。
すべての接続が正しいことを確認した後、システムの電源を入れ、VFD の動作状態を監視します。電磁干渉と異常な動作状態が期待どおりに低減されているかどうかを検証します。
| 比較係数 | Dufew 統合複合 EMI フィルタ | 従来の簡易フィルター |
|---|---|---|
| フィルタリング構造 | コモンモードチョーク、Xコンデンサ、Yコンデンサ、抵抗素子の組み合わせを使用した多段フィルタリング | 通常は、より単純な単段誘導構造に依存します。 |
| EMI抑制 | コモンモード干渉とディファレンシャルモード干渉の両方に対処するように設計されています | フィルタの構造によっては、高周波干渉の抑制が制限される場合があります |
| 熱管理 | 統合された構造設計により、より組織化されたコンポーネントの配置と熱管理をサポートできます | コンポーネントの濃度により、継続的な高負荷条件下で局所的な熱蓄積が増加する可能性があります |
| インストール | 統合されたフィルタ構成により、取り付けと電気接続が簡素化されます | 個別のフィルタコンポーネントには追加の取り付けと配線が必要になる場合があります |
| 資材管理 | 1 つの統合ユニットで材料コーディングと在庫管理を簡素化できます。 | 複数のコンポーネントによりマテリアルアイテムの数が増加する可能性があります |
| 適用範囲 | VFD システムおよび厳しい EMI 要件を持つ産業環境に最適 | 電気環境に応じて、比較的単純なアプリケーションに適しています |
Dufew Electric は、中国に本拠を置くパワー エレクトロニクス部品のメーカーおよびサプライヤーであり、産業用抵抗器、ブレーキ システム、リアクトル、EMI フィルタ、パワー フィルタ、変圧器、カスタマイズされた電気部品をカバーする製造能力を備えています。電磁波干渉フィルターは、製品仕様、技術要件、お客様のご要望に応じて製造・検査を行っております。
製造プロセスには、材料の選択、コンポーネントの組み立て、電気テスト、性能検証、最終検査、梱包、出荷が含まれます。主な品質チェックには次のものが含まれます。
- 定格電圧と電流の検証
- 絶縁抵抗試験
- 絶縁耐力試験
- 電気的性能試験
- 目視および寸法検査
- 端子および接続の検査
- 最終製品検査
製品仕様と検査要件は、一貫した電気的性能と製品品質を維持するために、生産全体を通じて管理されます。プロジェクトの要件に応じて、製品固有のテスト記録と技術文書も提供できます。
Dufew Electric は、顧客の評価と調達要件をサポートするために、関連する品質認証、製品文書、およびテスト記録を維持します。
特定の製品、プロジェクト、および顧客の要件に応じて、該当する証明書および技術文書をレビュー用に提供できます。
中国のパワー エレクトロニクス部品サプライヤーとして、Dufew Electric は、製品の選択、サンプル評価から生産、検査、梱包、出荷に至るまで、国際的な B2B 注文をサポートしています。
通常の配送手配は、注文量、製品の寸法、目的地、リードタイム、顧客の要件に応じて調整できます。
利用可能な物流オプションには次のものがあります。
- 海上輸送: 定期的および大量の国際注文に適しています。
- 航空貨物: 緊急の発送、サンプル、少量の注文に適しています。
- 速達配送: より迅速な配送が必要な技術サンプルや小さなパッケージに適しています。
- 顧客指定の運送業者: Dufew Electric は、必要に応じて顧客指定の物流業者と出荷を調整できます。
製品の構造と輸送要件に応じて輸出梱包を手配し、取り扱い中や国際輸送中に電気部品を保護することができます。
Dufew Electric は、抵抗器、ブレーキ システム、リアクトル、電磁干渉フィルター、パワー フィルター、変圧器などのパワー エレクトロニクス コンポーネントに重点を置いています。
製品の選択は、電気パラメータ、VFD特性、ケーブル長、電磁環境、設置条件、その他のシステム要件に従って評価できます。
Dufew は、カスタマイズされた電気仕様、構成、図面、サンプル、およびエンジニアリング評価の対象となるアプリケーション固有の要件をサポートします。
製造には、材料検査、管理された組み立て、電気試験、最終検査、および該当する要件に従った製品文書化が含まれます。
Dufew Electric は、機器メーカー、システム インテグレーター、販売代理店、OEM 顧客、産業ユーザーを製品供給と国際物流調整でサポートしています。
そのフィルタリング ネットワークは、電源と接続された機器の間を伝わる不要なノイズを減衰し、受信および送信の両方の電磁干渉を軽減します。
はい、追加の EMI 抑制が必要な場合。リアクトルは主に電流高調波と電力障害に対処するのに対し、EMI フィルタは電磁ノイズを対象とします。したがって、それらは互いに補完し合うことができます。
いいえ。導体は同じ磁気コアを共有しながら電気的に絶縁されています。通常の差動モード動作では、それらの磁束はほとんど互いに打ち消し合います。
No. X コンデンサは差動モード ノイズ用にライン導体間に使用され、Y コンデンサはコモンモード ノイズ用に電源ラインとグランドの間に接続されます。安全性と絶縁要件は異なります。
Dufew Electric は、モーター ドライブ、産業オートメーション、再生可能エネルギー、エネルギー貯蔵、電力制御システム用のパワー エレクトロニクス コンポーネントを製造しています。エンジニアリングサポート、管理された生産、電気試験、カスタマイズ、およびグローバルなB2B供給能力により、当社は多様な産業要件に合わせた信頼性の高いソリューションを提供します。
製品の選択、技術仕様、カスタマイズ、サンプル、国際供給については、Dufew Electric にお問い合わせください。
