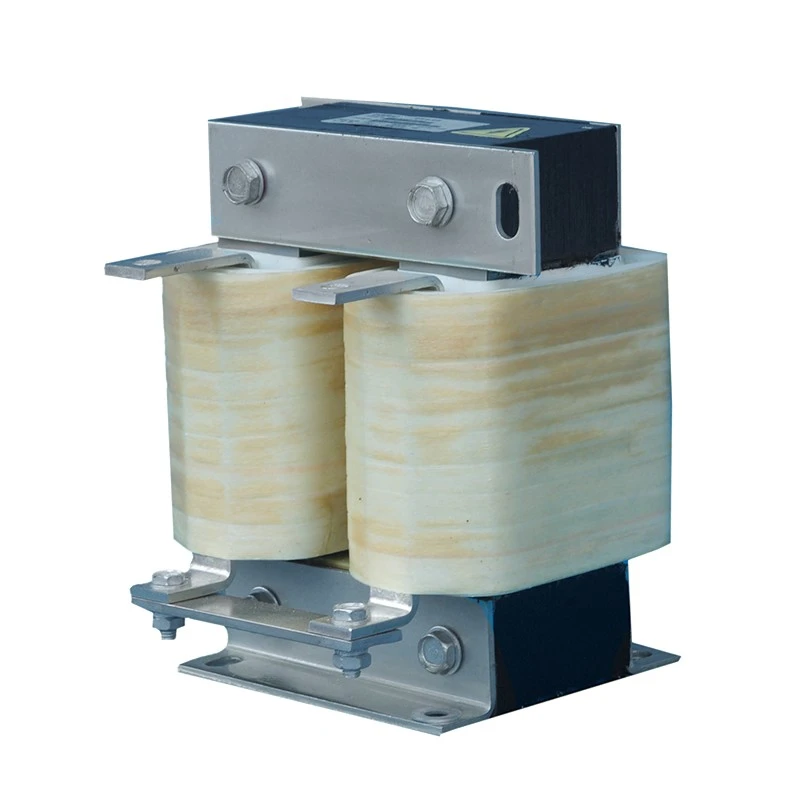

VFD DC リンク リアクトル

VFD DC リンク リアクトルは、VFD システムの整流器ブリッジとインバータ段の間の中間 DC バス回路内で直列に接続されます。

AC から DC への変換中、整流器の動作と負荷の変動により、DC バスに電流リップルと電気的変動が発生する可能性があります。リアクトルは、誘導エネルギー貯蔵特性を利用して電流変化を平滑化し、連続的な DC 電流の流れを維持し、インバータ電源の安定性を向上させます。

標準の AC リアクトルとは異なり、DC リンク リアクトルは連続 DC 電流条件下で動作するように設計されています。 Dufew は、安定したインダクタンスを維持し、磁気飽和のリスクを軽減するために、DC バイアス耐性のあるセグメント化されたエアギャップ磁気構造を採用しています。

リアクターの特徴:

- 磁気損失を低減するための低損失冷間圧延シリコン鋼コア

- 安定したDC動作のためのセグメント化されたエアギャップ構造

- 高温信頼性を実現するクラス F 絶縁システム

- 機械的強度と耐湿性を高める真空含浸プロセス

- さまざまな電流要件に対応する銅またはアルミニウム巻線オプション

これらの設計特徴により、Dufew DC リンク リアクターは、安定した DC バス性能、長い耐用年数、信頼性の高い動作を必要とする VFD システムに適しています。

DC リンク リアクトルが VFD システムの信頼性を向上させる方法

1. DCバス電流を安定させ、リップルを低減します

整流段では、直流電流にリップル成分が自然に発生します。 DC リンク リアクトルは、電流波形を平滑化し、リップル電流を低減し、連続的な電流伝導を維持するのに役立ち、インバータへのより安定した入力を提供します。これにより、DC電源の変動が軽減され、モーターの安定した動作がサポートされます。

2. DC コンデンサと電源コンポーネントを保護

過剰なリップル電流はコンデンサの発熱を増大させ、部品の劣化を加速させる可能性があります。リアクトルは、充電ストレスと DC バス コンポーネントの熱負荷を軽減することで、コンデンサの耐用年数を延ばし、コンポーネント全体の信頼性を向上させ、メンテナンス要件を軽減します。

3. 動的負荷下でのドライブの信頼性を向上

産業用機器は、頻繁な加速、制動、負荷の変化のもとで動作することがよくあります。リアクトルは、インバータの安定した動作を維持し、急激な負荷変動による電気的影響を軽減するとともに、パワー半導体デバイスの信頼性の高い動作をサポートします。

4. 電源システムの互換性を強化

DC バス特性を改善し、電流歪みを低減することにより、リアクトルは電力利用を最適化し、高調波の影響を制限します。これにより、安定した電気的性能が要求される高出力産業用ドライブシステムに適しています。

構造設計の特徴

DC バイアス耐性のあるセグメント化されたエアギャップ コア

連続的な DC 電流は磁気バイアスを生成し、従来のリアクトル設計ではコアが飽和するリスクを高める可能性があります。 Dufew のセグメント化されたエアギャップ技術は、より安定したインダクタンスと改善された磁気直線性を提供し、飽和リスクを軽減し、連続 DC 条件下で信頼性の高い動作を維持するのに役立ちます。

最適化された巻線構造

巻線構造は大電流 DC 動作向けに設計されており、アプリケーション要件に応じて銅またはアルミニウムの導体を使用できます。低い抵抗損失と制御された温度上昇により、長期安定した性能に貢献します。大電流モデルの場合、フォイル巻線構造を使用して、コンパクトな設置設計を維持しながら放熱を向上させることもできます。

真空含浸プロセス

真空含浸プロセスにより絶縁システムが強化され、機械的安定性、耐湿性、耐振動性が向上します。この処理は、長期間の産業運転中に信頼性の高い電気的および機械的性能を維持するのに役立ちます。

代表的な用途

Dufew DC リンク リアクター ソリューションは、産業用電力変換およびモーター駆動システムで広く使用されています。

推奨使用条件

VFD システムで次のような問題が発生した場合は、DC リンク リアクターの使用をお勧めします。

モデルの説明

例: CDL-600-0600-EIDA

技術仕様

製造能力と品質保証

Dufew Electric は、DC リンク リアクトル、AC リアクトル、制動抵抗器、変圧器、および関連する電気ソリューションなどのカスタマイズされたパワー エレクトロニクス コンポーネントを専門としています。

Dufew は、専門的なエンジニアリング能力と制御された製造プロセスを備え、VFD システム、産業オートメーション、および電力変換アプリケーション向けに信頼性の高いリアクター ソリューションを提供します。

製造工程

デュフューの生産には次のものが含まれます。

- 精密ケイ素鋼コア加工

- セグメント化されたエアギャップ磁気構造の製造

- 銅およびアルミニウム巻線の製造

・真空含浸処理

- 高温硬化プロセス

- 電気的性能試験

品質検査工程

各原子炉は次のような厳格な検査手順を受けます。

エンジニアリングサポートとカスタマイズ

Dufew は、定格電圧、電流範囲、インダクタンス、電圧降下、設置構造、キャビネットスペース、巻線材料の要件に基づいてカスタマイズされたソリューションを提供します。この設計は、顧客の駆動システムと適切に統合できるように、さまざまな電気的および機械的条件に適応させることができます。

サービスは、OEM 製造、カスタマイズされたリアクター設計、技術文書、アプリケーション エンジニアリング サポートをカバーしており、お客様が製品選択からシステム統合まで特定のプロジェクト要件に対処できるよう支援します。

認証とコンプライアンス

Dufew 製品は、認められた工業規格と品質要件に従って製造されています。

適用される規格には次のものがあります。

梱包と世界各地への配送

Dufew は、安全な輸送と信頼性の高い製品性能を保証する輸出標準の梱包ソリューションを提供します。

パッケージングの特徴

- 耐湿性保護

・耐衝撃固定構造

- 大型原子炉用の強化輸出木製ケース

- 製品ラベルと技術文書

- 出荷前検査記録

各ユニットは出荷前に検査され、電気的パラメータと機械的要件が顧客の仕様を満たしていることを確認します。

デュフューは以下をサポートします。

- バッチ生産

- OEMプロジェクト

- 海外発送

- カスタマイズされた梱包要件

VFD DC リンク リアクトルと標準三相 AC リアクトルの比較

よくある質問

Q1: DC リンク リアクトルと AC リアクトルの違いは何ですか?

DC バス回路には DC リンク リアクトルが設置されており、電流変動を平滑化し、DC 成分のリップル ストレスを軽減します。 ACリアクトルはAC側に設置され、入力高調波や出力電気的ストレスを制御します。設置位置や設計要件が異なります。

Q2: DC リンク リアクトルはどのような場合に使用する必要がありますか?

これは、大きな電力定格、重大な DC 電流リップル、頻繁な負荷変化、または DC バスの安定性の向上が必要なアプリケーションを備えた VFD システムに推奨されます。

Q3: リアクトルはどのようにして DC コンデンサを保護しますか?

リアクトルは、リップル電流を制限し、充電電流の変動を低減することにより、DC コンデンサへの熱的および電気的ストレスを軽減し、信頼性と耐用年数の向上に役立ちます。

Q4: Dufew はカスタマイズされたソリューションを提供できますか?

はい。 Dufew は、プロジェクトの要件に応じて、定格電圧、電流容量、インダクタンス値、電圧降下、巻線材質、寸法、設置構成のカスタマイズをサポートします。

Dufew Electric のカスタマイズされた DC リンク リアクトル ソリューション

Dufew Electric は、産業用 VFD システム、電力変換装置、自動化アプリケーション向けにカスタマイズされた DC リンク リアクター ソリューションを提供します。

Dufew は、専門的なエンジニアリング能力、高度な製造プロセス、厳格な品質管理により、お客様が DC バスの安定性を向上させ、電気的ストレスを軽減し、信頼性の高い長期動作を実現できるよう支援します。

カスタマイズされたリアクター設計、OEM 協力、プロジェクト サポートについては、Dufew Electric にお問い合わせください。
