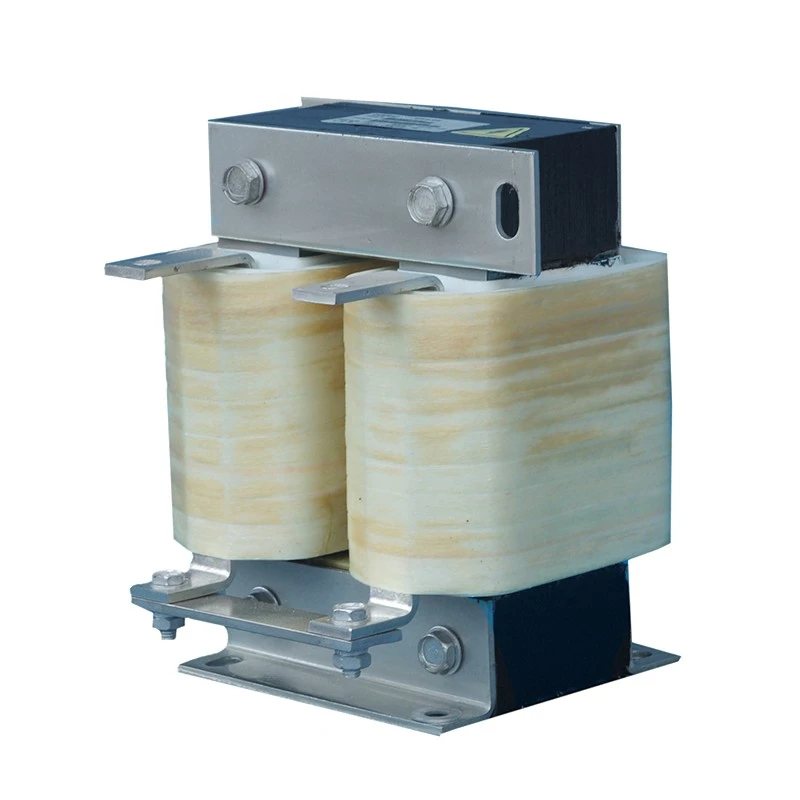

縦型 DC リンク リアクトル

垂直 DC リンク リアクトルは、可変周波数ドライブ システムの中間 DC バス回路に設置され、連続動作および動的負荷変化時の DC 電力の安定性を向上させます。

水平薄型設計とは異なり、この構成は垂直に配置されたコアと巻線構造によりキャビネットの幅を縮小することに重点を置いています。設置面積が狭いため、複数のドライブコンポーネントを並べて設置できるため、水平方向のスペースが限られている標準的な電気キャビネットに適しています。

デュフュー リアクターは以下を使用して製造されています。

- 低損失冷間圧延ケイ素鋼コア

- DCバイアス耐性のあるセグメント化されたエアギャップ磁気構造

- クラスF高温絶縁システム

・真空含浸処理

- 銅またはアルミニウム巻線オプション

最適化された垂直構造により、信頼性の高いインダクタンス性能、効率的な熱放散、および産業用制御システムへの柔軟な統合が実現します。

主な利点

1. 幅が制限されたキャビネット向けの狭い設置面積設計

多くの産業用制御キャビネットでは、コンパクトな全幅を維持しながら、高密度のコンポーネントを取り付ける必要があります。垂直構成により、水平方向の設置スペースが削減され、ドライブユニットをより効率的に並べて配置でき、利用可能なキャビネットの奥行きと高さを有効に活用できます。この構造は、幅がスペースの主な制限となる VFD キャビネットに特に適しています。

2. 最適化された垂直冷却経路

垂直構造は、多くの産業用キャビネットの自然な空気の流れの方向に従い、下から上への通気経路をサポートし、連続運転中のより効率的な熱除去を実現します。この設計は、局所的な熱蓄積を軽減し、定格負荷下での熱安定性を維持することにより、長期間の動作中に一貫した電気的性能を確保するのに役立ちます。

3. 動的負荷下でも安定した DC バス性能

加速中、減速中、または可変負荷動作中に DC バス電流が変動すると、電源コンポーネントへのストレスが増加する可能性があります。リアクトルは、電流の変動を平滑化し、リップル電流の影響を軽減し、より安定した DC バス動作をサポートするとともに、コンデンサとインバータ コンポーネントを保護します。

4. コンパクトな機械的統合

垂直構造は実際のキャビネット設置に最適化されており、小さな水平設置面積、安定したエアギャップ位置、コンパクトな端子配置を備えています。信頼性の高い機械的サポートにより、キャビネット全体のレイアウトに対する制約を軽減しながら、コンポーネントを産業用機器にさらに簡単に統合できます。

構造設計の特徴

垂直磁気コア配置

垂直に配置された磁気構造により、必要なインダクタンス性能を維持しながら、キャビネットの占有幅が削減されます。狭い設置プロファイルにより、利用可能なキャビネットのスペースを効率的に利用でき、高密度の電気レイアウトに最適です。

DCバイアス耐性エアギャップ構造

継続的な DC 電流は磁気バイアスを生成し、飽和のリスクを高める可能性があります。 Dufew は、セグメント化されたエアギャップ構造を使用して安定したインダクタンスを維持し、磁気直線性を向上させ、飽和リスクを軽減し、信頼性の高い連続 DC 動作をサポートします。

柔軟な巻線構成

電流定格が異なると、異なる導体ソリューションが必要になります。銅巻線とアルミニウム巻線が利用可能ですが、高電流モデルには箔巻線を使用できます。最適化された巻線構造により、電気損失を制御し、放熱性を向上させ、長期にわたって安定した性能を実現します。

上部の接続構成

端子レイアウトは、垂直キャビネット統合用に特別に設計されており、水平ケーブル配線に必要なスペースを削減しながら、上部バスバーシステムとの便利な接続を可能にします。これにより、配線がすっきりし、コンパクトな制御盤への設置が簡素化されます。

型番説明

例: CDL-600-0600-EIDA

技術仕様

代表的な用途

垂直 DC リンク リアクトルと水平 DC リンク リアクトル

よくある質問

Q1: 垂直 DC リンク リアクトルに適したキャビネットのタイプは何ですか?

水平方向のスペースは限られているが、垂直方向のスペースは確保できる電気キャビネットに適しています。狭い構造により、エンジニアはコンパクトな内部レイアウトを実現できます。

Q2: 縦型デザインと横型デザインの主な違いは何ですか?

垂直構成はキャビネットの幅を減らすことに重点を置いており、水平構成はキャビネットの高さが制限されているアプリケーション向けに開発されています。

Q3: 設置方向はリアクトルの性能に影響しますか?

電気的性能は磁気設計、インダクタンス値、定格電流によって異なります。垂直構造により、主に設置の柔軟性とキャビネットの統合が向上します。

Q4: Dufew は原子炉の設計をカスタマイズできますか?

はい。 Dufew は、プロジェクトの要件に応じて、電気パラメータ、寸法、取り付け構造、導体材料などのカスタマイズされたソリューションをサポートします。

製造能力と品質保証

Dufew Electric は、DC リンク リアクトル、AC リアクトル、制動抵抗器、変圧器、および関連する電気ソリューションなどのカスタマイズされたパワー エレクトロニクス コンポーネントを専門としています。

Dufew は、専門的なエンジニアリング能力と制御された製造プロセスを備え、産業オートメーション、VFD システム、電力変換アプリケーション向けに信頼性の高いリアクター ソリューションを提供します。

製造機能には次のものが含まれます。

- 精密コア加工

- 巻線の製造

- エアギャップ調整

- 真空含浸

- 電気的性能試験

各製品は、絶縁抵抗、耐電圧、インダクタンス、温度上昇、ノイズ試験を実施して検証されています。

Dufew は、品質管理と製品基準の継続的な改善を維持します。同社は、ISO 品質管理認証、CE 認証、製品テストレポート、および技術文書を提供して、世界の産業顧客をサポートしています。

梱包と配送

Dufew は輸出向けの梱包ソリューションを使用して、工業用反応器の安全な輸送を保証します。

梱包内容:

- 断熱コンポーネントの湿気からの保護

- 輸送時の固定を強化

- 大型モデル用のカスタマイズされた木製ケース

- 製品の識別と技術文書

各反応器は出荷前に検査され、顧客のプロジェクト要件に従って必要な書類が提供されます。
