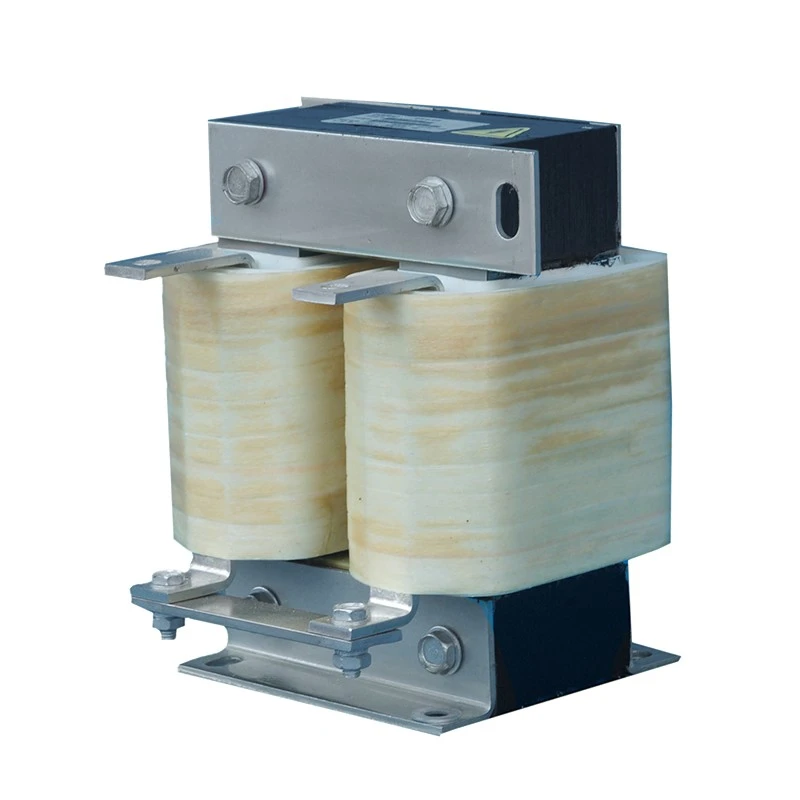

横型 DC リンク リアクトル

産業用ドライブ システムでは、整流や負荷の変化によって生じる電流変動を低減するために、DC リンク リアクトルが中間 DC 回路に設置されるのが一般的です。しかし、従来の垂直型リアクター構造では、垂直方向のスペースが限られているコンパクトなキャビネットへの設置に問題が生じる可能性があります。

Dufew Electric 水平 DC リンク リアクトルは、水平に配置されたコアと巻線アセンブリを備えたフラット磁気構造を採用しています。この設計により、必要なインダクタンス性能と熱性能を維持しながら、全高が低減されます。

リアクターは、低損失の冷間圧延ケイ素鋼積層板、高温クラス F 断熱材、および真空含浸技術を使用して製造されています。大電流アプリケーションの場合は、コンパクトな寸法、改善された熱放散、安定した連続動作を実現するために、ボビンレスのフォイル巻線構造が利用可能です。

標準的な垂直型リアクターとは異なり、水平型構成は機械的統合、エアフローの最適化、キャビネット レイアウトの柔軟性に重点を置いており、最新のコンパクトな駆動装置に適しています。

横型 DC リンク リアクトルを選択する理由

1. 省スペース、薄型設計のコンパクトキャビネット

多くの産業用制御キャビネットには、多層 VFD 配置、機械統合型電気エンクロージャ、モバイル電源システム、または狭い DC 電源キャビネットのため、厳しい高さ制限があります。薄型構成により、キャビネットの幅を有効に活用しながら全体の高さが低くなり、設置スペースが限られた機器への統合が容易になります。従来の縦型リアクターと比較して、この配置により、エンジニアはエンクロージャの高さを増やすことなくキャビネットのレイアウトを最適化する際に大きな柔軟性が得られます。

2. 効率的な水平冷却構造

連続電流下で動作する DC リアクトルにとって、熱管理は重要です。水平換気設計により、巻線が複数の面にわたる空気流にさらされ、側面換気により熱の蓄積が軽減され、より広い放熱領域により均一な温度分布が促進されます。 IP20 保護カバーは、効果的な空気の流れを維持するように設計されており、長期の全負荷動作でも安定した性能をサポートします。

3. 高振動条件下でも安定した性能を発揮

クレーン、モバイル機器、産業機械などのアプリケーションでは、信頼性の高い機械的安定性が必要です。幅広の取り付けベースにより強力なサポートが提供され、多点固定により動作中のずれが制限されます。安定したエアギャップ構造により一貫したインダクタンス性能が維持され、確実な端子接続により厳しい産業環境での振動に耐えることができます。

4. 狭い電気キャビネットの最適化された配線

側面の端子配置により、垂直配線の障害物が減り、必要に応じて DC バスの配線距離が短縮されるため、狭い電気キャビネットへの組み込みが簡素化されます。また、プラスとマイナスのケーブルをすっきりと配置できるため、エンジニアはよりコンパクトで整理された電気レイアウトを実現できます。

型番説明

例: CDL-600-0600-EIDA

技術仕様

主な構造上の利点

1.高さ制限のあるVFD筐体に対応した薄型設計

水平コアと巻線の配置により、従来の垂直 DC リアクトルと比較して全体の設置高さが大幅に低減されます。

この設計は次のことに役立ちます。

- 垂直方向の隙間が限られた超薄型 VFD キャビネットに適合

- 上部コンポーネントに干渉することなく、多層キャビネットのレイアウトをサポート

- コンパクトな電気筐体のスペース利用率を向上

- 機械に取り付けられた制御システムへの統合を簡素化

フラットな構造は、設置の主な制限が高さである狭くて細長いキャビネットに特に適しています。

2. 連続運転に最適化された水平冷却構造

熱管理は、連続電流負荷の下で動作する DC リアクトルにとって重要です。

水平設計により、次のような熱放散が向上します。

- 空気流にさらされる広い巻線表面

熱の蓄積を軽減するサイド通気チャネル

- 長期稼働時のより均一な温度分布

- 空気流路を遮断しない、互換性のある IP20 保護設計

垂直に積み重ねた構造と比較して、水平の空気流路により局所的なホットスポットが軽減され、動作の安定性が向上します。

3. 高振動用途向けの強化された機械構造

移動式電源システム、昇降装置、重機などの産業用機器は、継続的な機械振動にさらされる可能性があります。

リアクトルは、次の特徴を備えた強化された水平取り付け構造を採用しています。

- 機械的安定性を向上させるための幅広のベースサポート

- 位置ずれのリスクを軽減する複数の固定ポイント

- 安定したエアギャップ位置決めにより、一貫したインダクタンスを維持

- ケーブルのストレスを軽減する確実なサイド端子配置

この設計により、振動条件下での長期間の動作が必要なアプリケーションの信頼性が向上します。

4. コンパクトキャビネットの省スペース配線レイアウト

高密度の電気キャビネットでは、効率的なケーブル配置が重要です。

水平構成では次のことが可能になります。

- サイドに配置されたプラス端子とマイナス端子により、ケーブルの配線が容易になります

- キャビネット内の垂直障害物の減少

- 短くてすっきりした DC バス接続

- DC プラスとマイナスの配線経路間の分離の改善

最適化された配線レイアウトにより、エンジニアは設置効率とメンテナンスのしやすさを向上させながら、すっきりとしたキャビネット設計を実現できます。

代表的な用途

1. 薄型一体型 VFD 制御キャビネット

横型 DC リンク リアクトルは、工作機械、コンパクトな生産ライン、垂直方向の設置スペースは限られているがキャビネットの奥行きはある統合オートメーション機器で使用される超薄型電気制御キャビネットに最適です。

高さの低い構造により、エンジニアはキャビネットの寸法を増やさずにリアクターを設置できるため、スペースが重要な機器設計に適しています。

2. 多層スタック型ドライブキャビネットシステム

多層 VFD キャビネット アセンブリでは、積み重ねられたコンポーネントの配置により、各ドライブ セクションの垂直方向のクリアランスが制限されます。

水平構造は、安定した DC バス電流性能を維持しながら、上下の機器層との干渉を回避するのに役立ち、部品密度が高いコンパクトなドライブキャビネットに適しています。

3. 車載およびモバイル電源システム

移動式発電機セット、車載電源、およびポータブル ドライブ システムには、高さ制限が厳しいコンパクトな電気エンクロージャが必要になることがよくあります。

フラットプロファイル設計により、振動や移動作業条件下でも信頼性の高い動作を維持しながら、隙間の少ないハウジング内に水平に設置できます。

4. 細長いリニア VFD キャビネットの配置

キャビネットの高さは制限されているが内部の奥行きは確保できる、長い直線構成で配置された電気室または制御キャビネットの場合、水平リアクトルは実用的な設置ソリューションを提供します。

フラットな構造により、キャビネットの床スペースを有効に活用でき、内部コンポーネントの配置が簡素化されます。

5. 電気めっきおよび電気分解システム用のコンパクトな整流器キャビネット

電気めっきおよび電解装置は通常、バスバーのスペースと設置高さが制限されている狭い DC 電源キャビネットを使用します。

水平型 DC リンク リアクトルは、コンパクトな整流器キャビネットのレイアウトに適応しながら、DC 電流出力を安定させるためにフラットな構成で設置できます。

水平型 DC リンク リアクトルと垂直型 DC リンク リアクトル

製造能力と品質保証

Dufew Electric は、DC リンク リアクトル、AC リアクトル、制動抵抗器、変圧器、および関連する電気ソリューションなどのカスタマイズされたパワー エレクトロニクス コンポーネントを専門としています。

Dufew は、経験豊富なエンジニアリング チームと制御された製造プロセスにより、VFD システム、産業オートメーション、および電力変換アプリケーション向けに信頼性の高いリアクター製品を提供しています。

本番環境には次のような機能が含まれます。

- 精密コア加工と巻線製造

- DCエアギャップ構造の最適化

・真空含浸・絶縁処理

- 電気的性能と信頼性のテスト

各リアクトルは、絶縁抵抗、耐電圧、インダクタンス、温度上昇、騒音試験などの重要な検査を通じて検証されます。

Dufew Electric は、品質管理システムと製品基準を継続的に改善しています。同社は、ISO 品質管理認証、CE 認証、製品テストレポート、および技術文書を提供して、グローバルな顧客プロジェクトをサポートしています。

Dufew は、特定のアプリケーション要件に基づいて、OEM 製造、カスタマイズされた設計、エンジニアリング サポートを提供します。

梱包と配送

Dufew Electric は、国際輸送中に原子炉の性能を保護するために専門的な梱包ソリューションを適用しています。

梱包対策には次のものが含まれます。

- 防湿および絶縁保護

- 衝撃による損傷を防ぐための強化された固定

・大型原子炉用輸出規格木製ケース

- 取り付けが簡単な製品ラベルと技術文書

各ユニットは出荷前に検査され、必要な仕様、テストレポート、およびカスタマイズされたパッケージングソリューションとともに納品されます。

Dufew は、バッチ注文、OEM プロジェクト、および世界的な配送要件をサポートしています。

よくある質問

Q1: この反応器が垂直設計よりも適しているのはどのような場合ですか?

この設計は、電気キャビネットの高さは限られているが、十分な幅または奥行きがある場合に推奨されます。フラットな構造により、エンジニアは信頼性の高い DC バス性能を維持しながらユニットをコンパクトなキャビネットに統合できます。

Q2: 水平構造は電気的性能に影響しますか?

いいえ、電気的性能は主にインダクタンス設計、磁気構造、電流定格、巻線技術に依存します。水平構成により、主に設置の柔軟性、冷却効率、キャビネットの統合が向上します。

Q3: Dufew は寸法と電気パラメータをカスタマイズできますか?

はい。 Dufew は、顧客の機器要件に応じて、定格電流、電圧要件、インダクタンス値、寸法、取り付け方法、巻線材料などのカスタマイズされたソリューションを提供します。

Q4: このリアクトルは振動環境に適していますか?

はい。強化された取り付け構造と安定したエアギャップ設計により、機械的信頼性が向上します。移動システム、昇降装置、大型機械など、継続的な振動にさらされる産業機器に適用できます。
