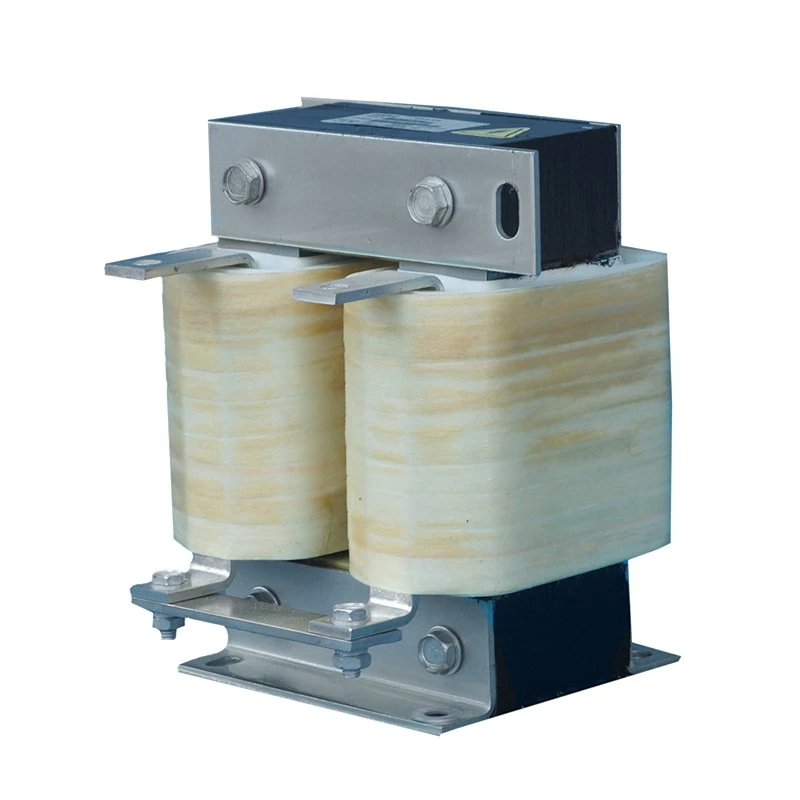

DCリンクリアクトル

高出力 VFD および電力変換システムでは、インバータ セクションに供給する前に、整流段が AC 電力を DC 電力に変換します。この変換過程において、直流母線電流には、整流特性、負荷変動、回生動作により生じるリップル成分が含まれる場合があります。

Dufew Electric DC リンク リアクトルは、DC バス回路の整流器セクションとインバーター セクションの間に直列に設置されます。誘導エネルギー貯蔵を提供することにより、電流変動を平滑化し、連続的な DC 電流の流れを維持し、DC コンデンサやパワー半導体デバイスへの電気的ストレスを軽減します。

従来の AC リアクトルとは異なり、連続 DC 電流動作用に特別に設計されています。セグメント化されたエアギャップ磁気構造により、DC バイアス抵抗が向上し、磁気飽和のリスクが軽減され、長期の産業用動作中に安定したインダクタンス性能が維持されます。

Dufew は、低損失冷間圧延シリコン鋼コア、クラス F 絶縁システム、精密巻線プロセス、および真空含浸技術を使用して、信頼性の高い熱性能、絶縁強度、機械的安定性を実現しています。

DC リンク リアクトルがシステムの信頼性を向上させる方法

1. DC 電流リップルを低減し、バスの安定性を向上

AC-DC 変換中、整流段からの電圧変動により DC バスにリップル電流が発生する可能性があります。リアクトルは、DC 電流波形を平滑化し、リップル成分を低減し、インバータの入力安定性を向上させると同時に、DC バス コンデンサへのストレスを軽減します。これは、安定した DC エネルギー供給を必要とする高出力駆動システムにとって特に有益です。

2. 継続的な DC 電流の流れを維持する

負荷が変動したり電源状態が不安定なアプリケーションでは、過剰な電流脈動がインバータの動作に影響を与える可能性があります。電流の不連続性を低減し、より連続的な整流器電流を維持することにより、リアクトルは安定したインバータのスイッチングをサポートし、動的動作中の異常な動作状態を軽減します。

3. DC バスコンデンサと電源コンポーネントの保護

リップル電流が大きいと、DC コンデンサの劣化が加速し、電源コンポーネントへの熱ストレスが増加する可能性があります。最適化された設計により、電流脈動が制限され、コンデンサのリップルストレスが軽減され、DC バスコンポーネントの信頼性が向上し、ドライブシステム全体の耐用年数が延長されます。

4. 入力力率性能の向上

リアクトルは、DC 電流特性を平滑化することにより、コンバータ システムの電気的性能を向上させることができます。電流歪みの低減により、エネルギー利用が向上し、高出力電気システムとの互換性が向上します。

主要な構造設計機能

DCバイアス耐性を実現するセグメント化されたエアギャップコア設計

連続 DC 電流は一方向磁場を生成し、従来の磁気コアが飽和に近づく可能性があります。 Dufew は、安定したインダクタンスと効果的な電流平滑性能を維持しながら、DC 飽和のリスクを軽減するためにセグメント化されたエアギャップ コア構造を採用しています。この設計は、連続 DC 負荷の下でも信頼性の高い動作をサポートします。

低損失巻線構造

巻線構造は高電流 DC 動作向けに最適化されており、安定した電気的性能と効率的な熱管理を維持しながら、DC 抵抗損失と温度上昇を軽減します。高電流アプリケーションの場合は、全体のサイズを縮小し、熱放散を改善するためにフォイル巻線構造を提供することもできます。

真空含浸断熱システム

真空含浸プロセスにより絶縁システムが強化され、耐湿性、機械的強度、耐振動性が向上します。最適化された構造設計と組み合わせることで、標準的なテスト条件下で ≤65dB の低い電磁振動と騒音レベルを維持しながら、信頼性の高い長期動作をサポートします。

代表的な用途

推奨選定条件

DC リンク リアクトルは、次の場合に推奨されます。

技術仕様

型番説明

例: CDL-600-0600-EIDA

DC リンク リアクトルと AC リアクトル

製造能力と品質保証

Dufew Electric は、リアクトル、制動抵抗器、変圧器、カスタマイズされた電気ソリューションなどのパワー エレクトロニクス コンポーネントの製造を専門としています。

Dufew の製造プロセスには、磁気コアの加工、精密巻線、真空含浸、高温硬化、および電気的性能テストが含まれます。各段階は、一貫した電気特性と信頼性の高い製品品質を維持するために制御されます。

絶縁抵抗、耐電圧、インダクタンス、温度上昇、外観などの品質検査を行っています。これらのテストは、リアクトルの電気的性能、絶縁の信頼性、熱特性、および全体的な製造品質を検証します。

さまざまなプロジェクト要件に合わせて、Dufew は OEM 製造とカスタム電気設計を、エンジニアリング コンサルティングと技術文書サポートとともに提供します。これにより、製品を特定の電気パラメータ、設置条件、システム用途に適合させることができます。

よくある質問

Q1: DC リンク リアクトルはどこに設置されますか?

DC リンク リアクトルは、VFD または電力変換システムの整流器セクションとインバーター セクションの間の DC バス回路に設置されます。 DC 電流の変動を滑らかにし、リップル成分を低減し、DC バスの安定性を向上させます。

Q2：本製品とACリアクトルの違いは何ですか？

主な違いはアプリケーション回路です。 AC リアクトルは、高調波を低減し、電流の影響を制限し、電力品質を向上させるために AC 回路で使用されます。この製品は、電流リップルを平滑化し、DC 側コンポーネントを保護するために、DC バスアプリケーション向けに設計されています。

Q3: この製品にはエアギャップ コア設計が必要なのはなぜですか?

継続的な DC 電流により、コア内に磁気バイアスが発生する可能性があります。セグメント化されたエアギャップ構造により、磁気飽和を防止し、安定したインダクタンスを維持し、DC 条件下での信頼性の高い動作を保証します。

Q4: Dufew はさまざまな用途に合わせて仕様をカスタマイズできますか?

はい。 Dufew は、さまざまなシステム要件に応じて、定格電圧、電流容量、インダクタンス値、巻線材料、設置構造、機械的寸法などのカスタマイズされたソリューションを提供します。
