管状抵抗器

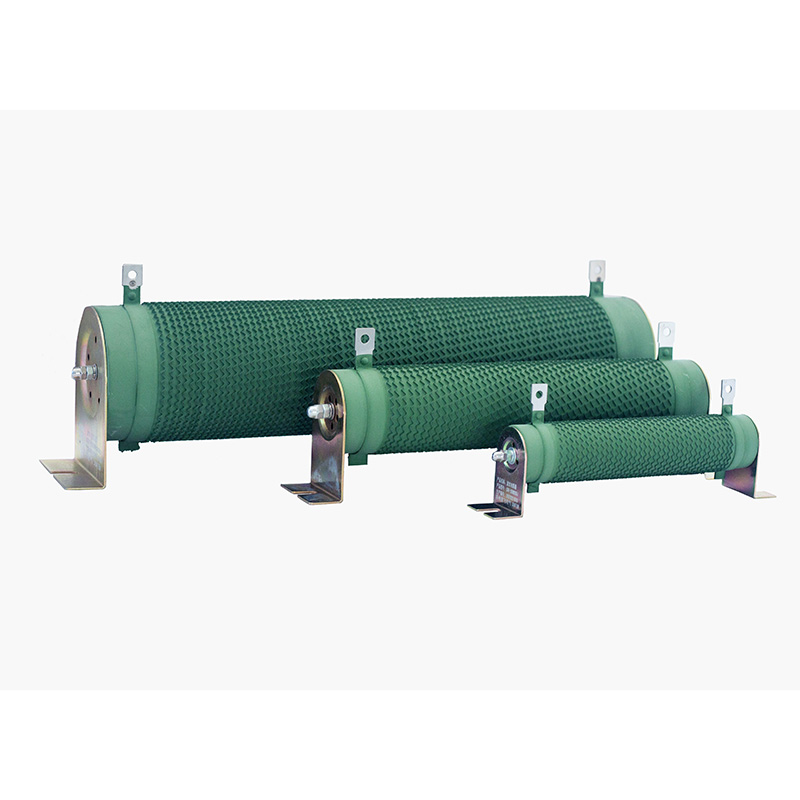

DUFEW 管状抵抗器は、ダイナミックブレーキ、負荷試験、モーター始動、エネルギー散逸用途向けに設計された巻線抵抗器です。セラミックチューブ構造で構築されており、効率的な熱放散、高い過負荷耐性、および厳しい産業条件下でも安定した動作を実現します。 DUFEW は、さまざまな電力、抵抗、設置要件を満たすカスタマイズされた仕様をサポートしています。

お問い合わせを送信

製品説明

DUFEW 管状抵抗器は、電気絶縁と効率的な熱伝達を提供するセラミック管構造で構築された高出力巻線コンポーネントです。ニッケルクロム (Ni-Cr)、マンガニン、またはコンスタンタン合金で作られた抵抗線がセラミックコアの周りに正確に巻き付けられ、安定した抵抗、強力な過負荷耐性、および一貫した熱性能を実現します。

セラミックチューブ設計により、内部コア構造を通じて熱が伝達されるため、出力密度と冷却効率が向上します。巻き付けた後、抵抗器は高温難燃性の絶縁層でコーティングされ、抵抗線を酸化、湿気、環境の影響から保護し、工業条件で安定した動作を維持します。

産業用電力アプリケーションに適したこの抵抗器は、VFD ブレーキシステム、モーター始動回路、負荷試験装置、溶接機、および制御されたエネルギー散逸と信頼性の高い熱性能を必要とするその他の電気システムで一般的に使用されます。

仕組み

抵抗器は、セラミックチューブに巻かれた抵抗合金ワイヤを通じて電気エネルギーを熱に変換します。セラミックコアは断熱性を提供すると同時に周囲環境への熱伝達を助け、効果的な温度制御を実現します。

大電流、短時間の過負荷、繰り返しのスイッチング条件下でも安定した性能を発揮するため、ダイナミックブレーキ、モーターの始動、電流制限、負荷シミュレーション、電圧降下、エネルギー消費のアプリケーションに適しています。

電力軽減曲線

モデルの指定

モデル例: CRR 2500W 54.4R J

モデルコード	意味	説明
CRR	製品シリーズ	管状抵抗器
2500W	定格電力	2500ワット
54.4R	定格抵抗	54.4Ω
J	抵抗許容差	J = ±5% (オプション: K = ±10%、H = ±3%)

基本仕様

パラメータ	仕様
パワーレンジ	50W～10kW
動作電圧	≤1200V
抵抗範囲	0.01Ω～1kΩ
抵抗許容差	±3%、±5%、±10%
保護等級	IP00
温度係数 (TCR)	≤300ppm/℃
難燃性評価	UL 94V-2
適合基準	GB/T 5792

材質と構造の特徴

巻線構造のオプション

巻線構造は、抵抗器の放熱能力、インダクタンス、およびアプリケーションの適合性に直接影響します。

標準ヘリカル巻き

抵抗線はセラミック管の周りに従来の螺旋パターンで巻き付けられます。この構造は、インダクタンスが重大な問題ではない低周波電力損失用途に、シンプルで経済的なソリューションを提供します。

縦波形巻き

抵抗線は波形の形状に形成され、セラミック管に垂直に取り付けられます。この設計は、寄生インダクタンスを低減しながら冷却表面積を大幅に増加させるため、VFD ブレーキシステム、パルス負荷、および熱性能の向上が必要なアプリケーションに最適です。

構成オプション

固定管抵抗器

永続的な抵抗値を提供し、安定したメンテナンスフリーの動作を必要とするほとんどの標準的な産業用途に適しています。

調整可能な管状抵抗器

可動金属クランプまたはタッピング機構を使用して抵抗を調整できるため、機器の試運転、テスト、および可変負荷アプリケーションに合わせて柔軟な抵抗設定が可能になります。

多端子管状抵抗器

単一の抵抗器から異なる抵抗値を提供する複数のタッピングポイントが用意されているため、複雑な電気回路や多段負荷制御に適しています。

プレミアム素材

高強度セラミックチューブ

このチューブは高品質の絶縁セラミックで製造されており、連続的な工業運転時の優れた絶縁耐力、効率的な熱伝達、高い機械的強度、および優れた熱衝撃耐性を備えています。

精密抵抗合金線

ニッケルクロム (Ni-Cr)、マンガニン、およびコンスタンタン合金で利用可能な抵抗線は、安定した電気特性、優れた過負荷耐性、および繰り返しの熱サイクル下での長期の抵抗安定性を提供します。

高温保護コーティング

環境に優しい無機絶縁コーティングは、UL94V-2 要件に準拠した信頼性の高い難燃性能を提供しながら、抵抗線を酸化、湿気、塵、腐食から保護します。

製品の利点

高電力密度

セラミックチューブは絶縁サポートと効率的な熱放散媒体の両方として機能し、抵抗器がコンパクトな設置面積内でより高い定格電力を供給できるようにします。そのため、設置スペースが限られている産業用途に最適です。

優れた放熱性

セラミックチューブの高い熱伝導率により、抵抗線から周囲の空気への急速な熱伝達が可能になります。オプションの垂直波形巻線により冷却表面積がさらに増加し、連続負荷性能が向上し、動作温度が低下します。

優れた耐高温性

高品質のセラミック材料で製造され、高温無機絶縁コーティングで保護されているこの抵抗器は、最大 350°C の動作温度に耐えることができます。ガラスエナメルコーティングされたバージョンは、最大 375°C の温度を必要とする用途に利用できます。

優れた過負荷能力

この抵抗器は、大電流および短時間の過負荷アプリケーション向けに設計されており、熱衝撃や繰り返しのパルス負荷に対して優れた耐性を備えています。モーターの始動、ダイナミックブレーキ、負荷試験のアプリケーションに最適です。

柔軟な製品構成

DUFEW は、さまざまな業界にわたる多様な電気的および機械的要件を満たす、固定、調整可能、多端子、低インダクタンス、カスタム設計の管状抵抗器を提供しています。

簡単な設置とメンテナンス

この抵抗器にはさまざまな取り付けブラケットと端子構成が用意されているため、電気キャビネット、負荷バンク、試験装置、産業用機械に簡単に取り付けることができます。

長寿命

高品質の抵抗合金ワイヤー、耐久性のあるセラミック構造、耐酸化性保護コーティングにより、厳しい動作条件下でも安定した抵抗値、優れた熱安定性、耐用年数の延長が保証されます。

代表的な用途

溶接装置および産業用制御システム

電流制限、電圧降下、エネルギー散逸のため、溶接機、産業用制御キャビネット、電気自動化システムで広く使用されています。

電源のエージングと負荷テスト

安定した電力損失が必要なロードバンク、バーンイン試験装置、バッテリ放電システム、電源の経年劣化試験に適しています。

可変周波数ドライブとモーター制御

信頼性の高いブレーキと負荷制御を必要とする中小型出力の VFD ブレーキシステム、モーター始動回路、サーボドライブシステム、および産業用伝送装置に適用されます。

計装および電気保護

電気測定機器、保護回路、開閉装置、制御盤に使用され、安定した抵抗を提供し、回路の信頼性を向上させます。

機器のメンテナンスとOEM交換

産業機器のメンテナンス、機械のアップグレード、OEM 製造に理想的な代替ソリューションであり、海外の顧客向けに柔軟なカスタマイズが可能です。

性能特性

電気的特性

特性	試験条件	パフォーマンス
耐電圧	AC2500V / 50Hz / 60秒	漏れ電流 ≤10mA
絶縁抵抗	DC1000V	≧100MΩ
短時間の過負荷	5 秒間で 10 倍の定格電力	目に見えるダメージなし
負荷寿命	サイクリック動作(10秒ON/90秒OFF)	＞9,000時間
耐湿熱性	40℃±2℃、90～95％RH、100時間	ΔR ≤ ±(1%R + 0.05Ω)
急速な温度サイクル	-55°C / 55°C / 155°C、各 15 分、5 サイクル	ΔR ≤ ±(2%R + 0.05Ω)
耐熱性	350℃、2時間	目に見える変色や損傷なし
温度係数 (TCR)	定格負荷対初期抵抗	＜300ppm/℃
難燃性	5 分間で 10 倍の定格電力	裸火がなくても赤く光ります

機械的特性

特性	試験条件	パフォーマンス
端子強度	45N/30秒	緩みや目に見える損傷なし
耐振動性	5--200Hz、1g、98m/s²	目に見える構造上の損傷なし
はんだ付け熱に対する耐性	端子を350±5℃のはんだに3秒間浸漬	ΔR ≤ ±(1%R + 0.05Ω)
はんだ付け性	端子を235±5℃のはんだに5秒間浸漬	はんだ被覆率 ≥95%

注: すべての性能データは、GB/T 5792 に準拠した標準実験室条件下で測定されています。実際の性能は、設置条件、周囲温度、および動作デューティサイクルによって異なる場合があります。

競合他社との比較

比較項目	DUFEW 管状抵抗器	従来の非管状電力抵抗器
コア構造	高強度セラミックチューブは絶縁サポートと熱放散媒体の両方の役割を果たします。	支持構造は主に機械的であり、放熱能力は比較的限られています
電力密度	効率的な熱伝導により、同じ設置スペース内でより高い出力を実現	構造的および冷却上の制限により電力密度が低下する
放熱	セラミックチューブは迅速な熱伝達を提供します。オプションの波形巻線により冷却効率がさらに向上します	熱放散は主に表面積に依存し、一般に効率が低くなります。
構成オプション	固定、調整可能、多端子、低インダクタンスのバージョンが利用可能	構成の柔軟性が限られている、ほとんどが固定抵抗設計
機械的強度	厚肉のアルミナセラミック構造により、優れた耐衝撃性と長期的な構造安定性を実現	薄いセラミックまたはフィルムベースの構造は、輸送中や設置中に亀裂や損傷を受けやすくなります。
メンテナンス	滑らかな円筒面によりほこりの蓄積が最小限に抑えられ、日常の清掃が簡素化されます。	表面が不規則だとほこりがたまりやすくなり、より頻繁な掃除が必要になります
代表的な用途	ダイナミックブレーキ、モーター始動、ロードバンク、試験装置、産業オートメーション、溶接機	汎用電子回路および従来の電力消費アプリケーション

デュフューを選ぶ理由

パワーレジスターの専門メーカー

DUFEW は産業用パワーレジスタおよびパワーエレクトロニクスコンポーネントの設計と製造を専門とし、世界中の OEM、販売代理店、産業ユーザーに信頼性の高い製品を提供しています。

包括的な製品範囲

当社の製品ポートフォリオには、管状抵抗器、波形抵抗器、アルミニウム製ハウジング抵抗器、制動抵抗器バンク、リアクトル、制動ユニット、変圧器、フィルタ、負荷試験システムが含まれます。

厳格な品質管理

すべての製品は標準化された生産プロセスの下で製造され、安定した性能と一貫した品質を保証するために、出荷前に包括的な電気的および機械的テストが行われます。

OEMおよびODMのカスタマイズ

当社は、顧客の図面やアプリケーション要件に基づいて、カスタマイズされた抵抗値、電力定格、寸法、端子タイプ、巻線構造、および取り付けソリューションを提供します。

信頼性の高い配送と技術サポート

最新の製造設備と経験豊富なエンジニアリングチームを備えた DUFEW は、プロジェクト全体にわたって安定した生産能力、短いリードタイム、専門的な技術サポートを提供します。

よくある質問

Q1.この製品と標準的な巻線抵抗器の違いは何ですか?

A: 管状抵抗器は、絶縁コアとしてセラミック管を使用する巻線抵抗器の一種です。フラット型またはプレート型の設計と比較して、管状構造は放熱性が向上し、電力密度が向上し、機械的強度が向上し、調整可能な構成または多端子構成の柔軟性が向上します。

Q2.製品はカスタマイズできますか?

A: はい。 DUFEW は、お客様の図面やアプリケーション要件に基づいて、抵抗値、電力定格、寸法、抵抗線の材質、端子の種類、取り付けブラケット、調整可能な構造、および複数の端子構成を含む、完全な OEM および ODM カスタマイズサービスを提供します。

Q3.湿気の多い環境でも使用できますか?

A: The standard version features an IP00 open-type construction and is intended for installation inside electrical cabinets or equipment.高湿度または過酷な動作環境の場合は、ガラスエナメルコーティングまたは特別に保護されたバージョンを選択するか、適切な筐体と防湿対策を講じることをお勧めします。
