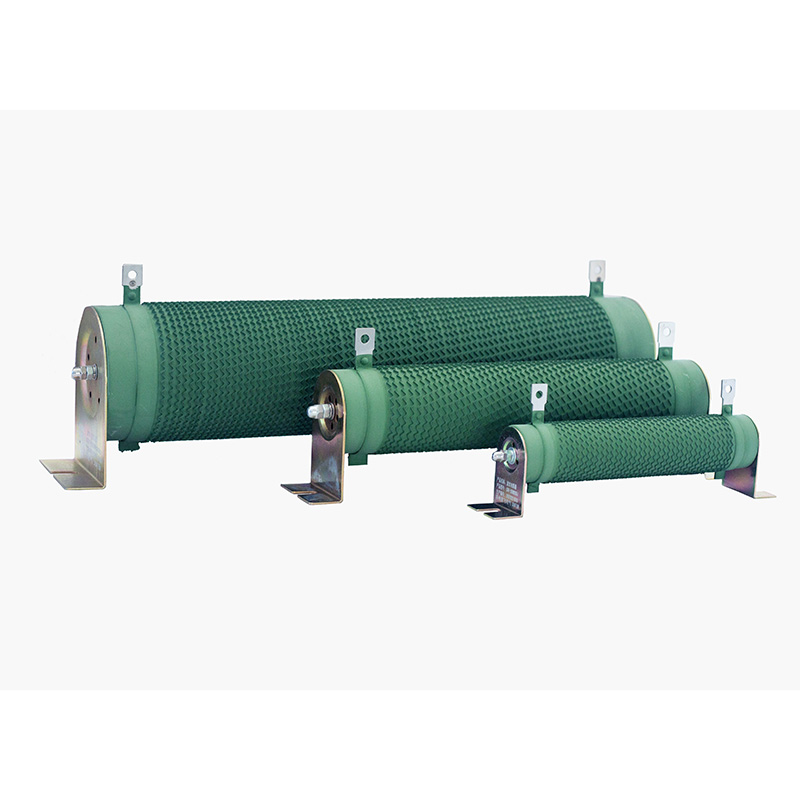

インバータ波形抵抗器

DUFEW CRR シリーズ インバータ波形抵抗器は、インバータ エネルギー放散システム用に設計された高出力ブレーキ部品です。モータの急減速時には、回生エネルギーがインバータの DC バスに戻され、電圧が上昇します。適切なエネルギー管理を行わないと、過剰な電圧によって過電圧保護が作動したり、パワー半導体コンポーネントが損傷したりする可能性があります。

CRR シリーズは、高品質のニッケル クロム (Ni-Cr) またはコンスタンタン合金リボンを使用しており、波形構造に精密に成形され、高アルミナ中空セラミック コアの周りに垂直に巻き付けられています。この設計により、放熱面積が増加し、熱効率が向上し、寄生インダクタンスが低減されて、高周波スイッチング時の電圧スパイクが最小限に抑えられます。

頻繁なブレーキ条件向けに設計されたこの製品は、強力な短時間過負荷能力、安定した熱性能、産業環境における信頼性の高い動作を提供します。これは、エレベーター、クレーン、圧延機、射出成形機、遠心分離機、コンベヤー、およびその他の可変周波数駆動システムで一般的に使用されます。

仕組み

モータの減速中、回生エネルギーはインバータ DC バスからブレーキユニットに伝達され、抵抗素子を介して熱に変換されます。このプロセスは、DC バスの過電圧を防止し、インバーター コンポーネントを保護し、繰り返しの動作条件下でも安定したブレーキ性能を維持するのに役立ちます。

電力軽減曲線

モデルの指定

モデル例: CRR 2500W 54.4R J

基本仕様

材質と構造の特徴

1. 高温中空アルミナセラミックコア

この抵抗器は、効率的な冷却のために継続的な空気の流れを促進する中空の空気チャネルを備えた一体型の高アルミナ セラミック コア上に構築されています。セラミック構造は、割れることなく繰り返しの高温ブレーキサイクルに耐え、優れた絶縁性能を維持し、急速なエネルギー散逸時の熱衝撃を効果的に吸収します。

2. 波形ニッケルクロム合金リボン

発熱体は高抵抗のニッケルクロム合金リボンから製造され、連続した波形形状に精密に打ち抜かれています。従来の丸線巻線と比較して、波形リボンは放熱面積が大きく、通電容量が大きく、繰り返しの発停ブレーキ条件下でもより安定した抵抗値を提供します。温度係数は以下のままです300ppm/℃.

3. 耐久性の高いステンレス鋼の取り付けと端子の組み立て

端子、ロッキング クランプ、および取り付けブラケットは、防食不動態化処理を施した厚いステンレス鋼から製造されています。このアセンブリは、継続的な振動下でも確実な機械的固定を維持し、繰り返しのはんだ付け熱に耐え、酸化による接触抵抗を最小限に抑え、要求の厳しいインバータ用途でも信頼性の高い動作を保証します。

4. UL94V-2 難燃性保護コーティング

環境に優しい無機絶縁コーティングは、高温、腐食、湿気、防塵に対して優れた耐性を備えています。短期間の過負荷状態では、抵抗器は裸火を発生させることなく赤く光る可能性があり、産業環境における合金リボンの耐用年数を延長しながら、動作の安全性を向上させるのに役立ちます。

製品の利点

回生エネルギーの急速な消散

特に VFD ブレーキ用途向けに設計されたこの抵抗器は、モーターの減速中に生成される回生エネルギーを急速に放散し、DC バス電圧の上昇を効果的に防止し、インバーターの過電圧 (OV) アラームを排除します。

優れた放熱性

垂直に巻かれた波形合金リボンは、従来の巻線抵抗器よりも大幅に大きな冷却面を提供します。中空セラミックコアと組み合わせることで、効率的な熱伝達、動作温度の低下、および頻繁な発停ブレーキサイクル中に安定した性能を実現します。

優れたパルス過負荷能力

耐えられるように設計されています最大 5 秒間、定格電力の 10 倍、抵抗器は、緊急停止、重負荷の下降、およびモーターの急速減速中に発生する高エネルギーパルスを、目に見える損傷なしに簡単に処理します。

過酷な産業環境でも安定稼働

この抵抗器は、高アルミナ セラミック、耐久性の高いステンレス鋼のハードウェア、および UL94V-2 難燃性コーティングで構成されており、振動、腐食、塵、湿気、繰り返しの熱サイクルに対して優れた耐性を備え、要求の厳しい産業用途での長期信頼性を保証します。

重負荷機器向けの高い信頼性

強化ステンレス鋼の取り付けアセンブリは、継続的な振動下でも安全な電気接続を維持するため、この抵抗器はクレーン、圧延機、エレベーター、その他の頑丈なインバータ駆動機器に最適です。

柔軟な構成

の抵抗公差で利用可能±3%、±5%、±10%CRR シリーズは、以下の電力定格をカバーします。50W～10kWまた、特定のインバータ要件を満たすカスタムの抵抗値、寸法、端子スタイル、および取り付け構成をサポートしています。

環境に優しく安全

無機絶縁コーティングは難燃性、無煙性があり、次の基準に準拠しています。UL94V-2要件。過負荷状態では、裸火を発生させることなく抵抗器が赤く点灯するため、動作の安全性が向上します。

代表的な用途

昇降装置

安定したインバータ性能を維持しながら、頻繁な加速と制動が必要なクレーン、エレベータ、ホイスト、ウインチ、昇降プラットフォームに最適です。

産業用加工機械

圧延機、射出成形機、CNC 装置、伸線機、繊維機械、およびブレーキサイクルを繰り返すその他の加工装置に適しています。

マテリアルハンドリングおよびコンベヤシステム

回生ブレーキエネルギーを吸収し、システムの安定性を向上させるために、コンベアシステム、自動生産ライン、物流機器、倉庫オートメーションで広く使用されています。

試験および特殊産業用機器

モーター試験システム、負荷シミュレーション装置、実験室用テストベンチ、遠心分離機、および信頼性の高い制動エネルギー散逸を必要とするその他の特殊な産業用途に推奨されます。

デュフューを選ぶ理由

パワーエレクトロニクスの専門メーカー

DUFEW は、高品質のパワー エレクトロニクス コンポーネントの開発と製造を専門とし、産業ユーザー、販売代理店、OEM 顧客に信頼性の高い製品と統合ソリューションを提供しています。

信頼できる製造品質

最新の生産設備、標準化された製造プロセス、厳格な品質管理により、安定した電気的性能、一貫した製品品質、信頼性の高い長期稼働が保証されます。

完全な製品ポートフォリオ

DUFEW は、インバータ制動抵抗器に加えて、リアクトル、制動ユニット、フィルタ、変圧器、負荷バンク、およびさまざまな産業用抵抗器ソリューションを含む、包括的なパワー エレクトロニクス製品を提供しています。

OEMおよびカスタム製造

お客様の図面または技術仕様に基づいて、抵抗値、電力定格、寸法、端子構成、および取り付けオプションをカスタマイズできます。

短納期とテクニカルサポート

DUFEW は、効率的な生産管理と経験豊富なエンジニアリング サポートにより、安定したリードタイム、迅速な技術サポート、および専門的な製品選択サービスを世界中の顧客に提供します。

性能特性

電気的特性

機械的特性

注: すべての性能データは、次の標準的な実験室テスト条件下で取得されています。GB/T 5792一貫した品質と信頼できる製品性能を保証します。

競合他社との比較

よくある質問 (FAQ)

Q1.インバータ制動抵抗器と標準電力抵抗器の違いは何ですか?

A： インバータ制動抵抗器は、モータ減速時に発生する回生エネルギーを吸収するために専用に設計されています。標準の電力抵抗器とは異なり、この抵抗器は持続時間が短く、高エネルギーのパルス条件下で動作し、連続的な電力消費ではなく断続的な制動負荷向けに最適化されています。

Q2.インバータに適した制動抵抗器を選択するにはどうすればよいですか?

A: 抵抗値はインバータメーカーの推奨仕様に従う必要があり、電力定格はブレーキ周波数、ブレーキ時間、デューティサイクル、およびモータ電力に応じて選択する必要があります。不明な場合は、DUFEW のエンジニアリング チームがアプリケーションに基づいて適切なモデルを推奨します。

Q3.複数のインバータで 1 つの制動抵抗器を共有できますか?

A：一般的にはそうですよ推奨されません。インバータが異なれば、制動電圧や動作シーケンスも異なる場合があります。抵抗器を共用すると動作が不安定になったり、制動能力が不足する場合があります。共有抵抗が必要な場合は、抵抗値と電力定格の両方を慎重に計算する必要があります。

Q4. DUFEW はカスタマイズされたインバーター制動抵抗器を製造できますか?

A: はい。当社は、顧客の図面や技術仕様に基づいて、カスタマイズされた抵抗値、電力定格、寸法、端子スタイル、取り付けブラケット、完全なソリューションなどの OEM および ODM 製造サービスを提供します。

Q5.インバータ波形抵抗器と無誘導波形抵抗器の違いは何ですか?

A: 高い過負荷能力と効率的な熱放散が主な要件となる、標準的な VFD ブレーキ用途向けに設計されています。あ無誘導波形抵抗器高周波PWM回路、エネルギー貯蔵システム、および極めて低いインダクタンスが重要なアプリケーションに推奨されます。

Q6.インバータ制動抵抗器はどのような業界で一般的に使用されていますか?

A: インバータ制動抵抗器は、エレベーター、クレーン、ホイスト、圧延機、射出成形機、コンベヤ、繊維機械、自動生産ライン、サーボドライブシステム、再生可能エネルギー機器などで広く使用されています。
