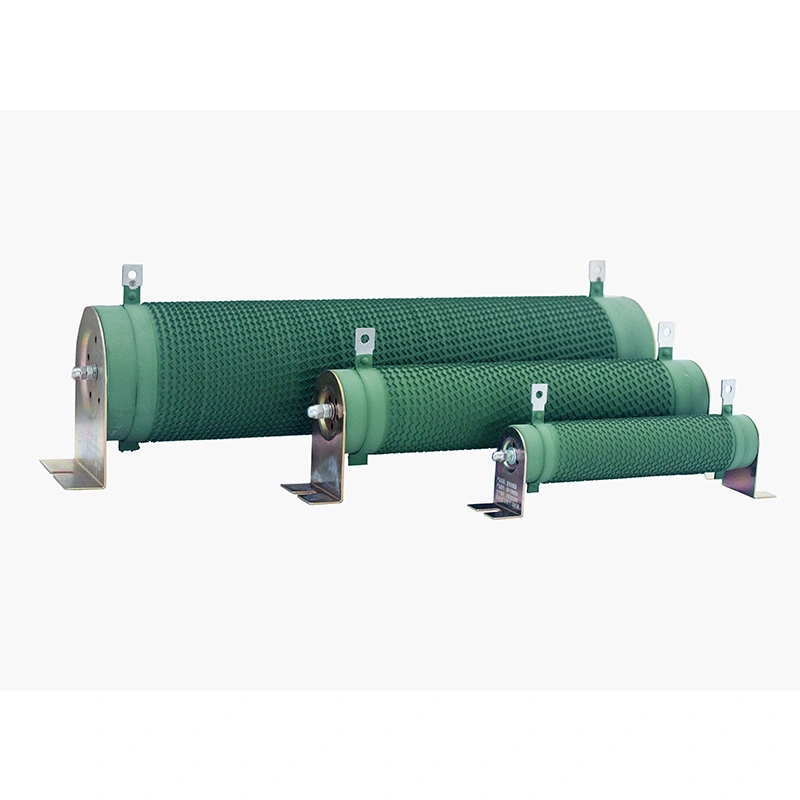

無誘導波形抵抗器

DUFEW CRR シリーズ無誘導波形抵抗器は、中周波および高周波パルス回路用に特別に最適化された高出力受動的エネルギー散逸抵抗器です。独自の垂直波形フラットリボン無誘導巻線構造を特徴とするこの製品は、50W ～ 10kW の電力定格、0.01Ω ～ 1kΩ の抵抗値、3 つの抵抗許容差オプション、および 1200V の最大動作電圧を提供します。

優れたパルス過負荷能力と安定した熱性能を備えて設計されており、世界中の再生可能エネルギー システム、産業オートメーション、実験室試験装置におけるエネルギー散逸、電流検出、ブレーキ、サージ抑制、負荷試験に広く使用されています。

モデルの指定

モデル例: CRR 2500W 54.4R J

基本仕様

材質と構造の特徴

1. 高温中空セラミックコア

一体型の高アルミナ絶縁セラミックから製造された中空コアは、効率的な熱放散のための内部対流空気チャネルを備えています。耐振動性に優れ、350℃までの温度でも安定した絶縁性能を維持します。セラミック構造は、亀裂を生じることなく、繰り返しの高温および低温サイクルに耐えます。

2. 低抵抗波形合金リボン（ニッケルクロム/コンスタンタン）

平坦な合金リボンは、連続的な波形プロファイルに精密に打ち抜かれており、非常に低い抵抗温度係数 (TCR) を実現します。さまざまな用途に合わせて 2 つの合金材料が用意されています。ニッケル クロム (Ni-Cr) は連続高出力ブレーキとエネルギー散逸用で、コンスタンタンは高精度の低電流検出回路用です。

3. オールステンレス製の取り付けと端子の組み立て

エンドクランプ、端子ポスト、および取り付けブラケットは、不動態化された防食仕上げが施された厚いステンレス鋼から製造されています。 45Nの端子引っ張り試験にも緩みなく合格し、はんだ耐熱性に優れ、酸化による接触発熱も最小限に抑えます。

4. 無誘導設計

二重線逆方向無誘導巻線技術を使用すると、等価直列インダクタンス (ESL) を通常 10nH 未満に制御できるため、この抵抗器は最大 100kHz の周波数で動作する高周波スイッチング回路に適しています。

電力軽減曲線

製品の利点

●極めて低いインダクタンス – 逆無誘導巻線と組み合わせた波形構造により、自己インダクタンスを効果的に排除し、高周波発振と電圧スパイクを抑制し、パワー半導体デバイスを保護します。
●優れた放熱性 – 垂直波形デザインにより冷却表面積が増加し、セラミックコアが効率的な熱伝導を実現し、より高い電力密度とより低い温度上昇を実現します。
●優れた過負荷能力 – 目に見える損傷なく 10 倍の定格電力に 5 秒間耐えることができるため、ブレーキやサージ吸収の用途に最適です。
●長寿命 – 耐老化コーティングと変形のないセラミックコアにより、繰り返し負荷寿命は9,000時間（放電10秒/間隔90秒）を超えます。
●環境に優しい – 環境に優しい無機コーティングは煙や有毒ガスを発生せず、RoHSおよびULの安全要件に準拠しています。
●柔軟なカスタマイズ – 抵抗値、定格電力、寸法、端子の方向、取り付けブラケットはすべて、図面または仕様に従ってカスタマイズできます。

アプリケーション

1. 再生可能エネルギーとパワーエレクトロニクス

エネルギー貯蔵コンバータ、太陽光発電インバータ、風力タービンピッチ制御システム、バッテリパック老化試験負荷、DC急速充電事前充電および放電抵抗器。

2. 産業用ドライブおよび重機

中周波および高周波可変周波数ドライブ、サーボドライブ回生ブレーキ、港湾クレーン、エレベーター、圧延機、伸線機および繊維機器、エネルギー散逸システム。

3. 実験室および試験装置

高周波電力負荷バンク、パルス信号テストベンチ、電源エージングシステム、高精度電流検出、スナバ抵抗およびダンピング抵抗。

4. 産業用特殊機器

CNC ワイヤーカット EDM 機械、アーク溶接装置、ステージ昇降および照明システム、遠心分離機、製紙機械、スタッカー リクレーマー。

5. 一般的な回路保護

高周波電流制限、モーター始動抵抗、中電圧キャビネットのサージエネルギー吸収。

デュフューを選ぶ理由

パワーエレクトロニクスの専門メーカー

DUFEW specializes in the R&D and manufacturing of power electronic components, delivering reliable products and integrated solutions for industrial users, distributors, and OEM customers.

包括的な製品ポートフォリオ

当社は、抵抗器、ブレーキユニット、リアクトル、変圧器、フィルタ、ロードバンクシステムなど、あらゆる種類のパワーエレクトロニクス製品を提供し、多様なアプリケーションのニーズにワンストップで対応します。

信頼の品質保証

厳格な製造プロセス、最新の生産ライン、厳格な品質管理により、一貫した製品性能、長い耐用年数、信頼性の高い動作が保証されます。

柔軟な OEM および ODM ソリューション

特定の技術要件を満たすために、カスタマイズされた抵抗値、電力定格、寸法、端子構成、および取り付けオプションが利用可能です。

迅速な配達と専門的なサポート

効率的な生産管理と迅速な技術サポートでリードタイムを短縮し、製品選定からアフターサービスまで確実にサポートします。

性能特性

電気的特性

機械的特性

競合他社との比較

よくある質問

Q1: 無誘導設計は電力定格や抵抗精度に影響しますか?
A: いいえ。無誘導巻線方法は、電流経路の磁界分布を変更するだけです。合金リボンの抵抗率、熱放散能力、または電力容量に悪影響を与えることはありません。抵抗許容差と温度係数は標準バージョンと同じです。

Q2: 非誘導バージョンが必要かどうかはどうやって判断できますか?
A: 回路で高周波 PWM 制御、高速 IGBT スイッチングを使用している場合、または過電圧リンギングや波形歪みが発生する場合は、無誘導バージョンをお勧めします。通常の 50/60Hz ブレーキ用途では、通常、標準の波形抵抗器で十分です。

Q3: 特殊な抵抗値や寸法のカスタマイズは可能ですか?
A: はい。 DUFEW は、0.01Ω ～ 1kΩ を超える抵抗値、電力定格、セラミック チューブの長さと直径、端子の位置、取り付けブラケットの構成など、完全なカスタマイズを提供します。図面や仕様書に基づいてサンプルを迅速に作成できます。

Q4: 長期間使用した後、抵抗ドリフトが許容範囲を超えた場合はどうすればよいですか?
A: 高温酸化、高湿度、および頻繁な過負荷が長時間続くと、合金リボンが損傷する可能性があります。絶縁抵抗が100MΩを下回る場合は交換を推奨します。キャビネットの換気を改善し、十分な電力マージンを持つ抵抗器を選択すると、耐用年数を大幅に延ばすことができます。
