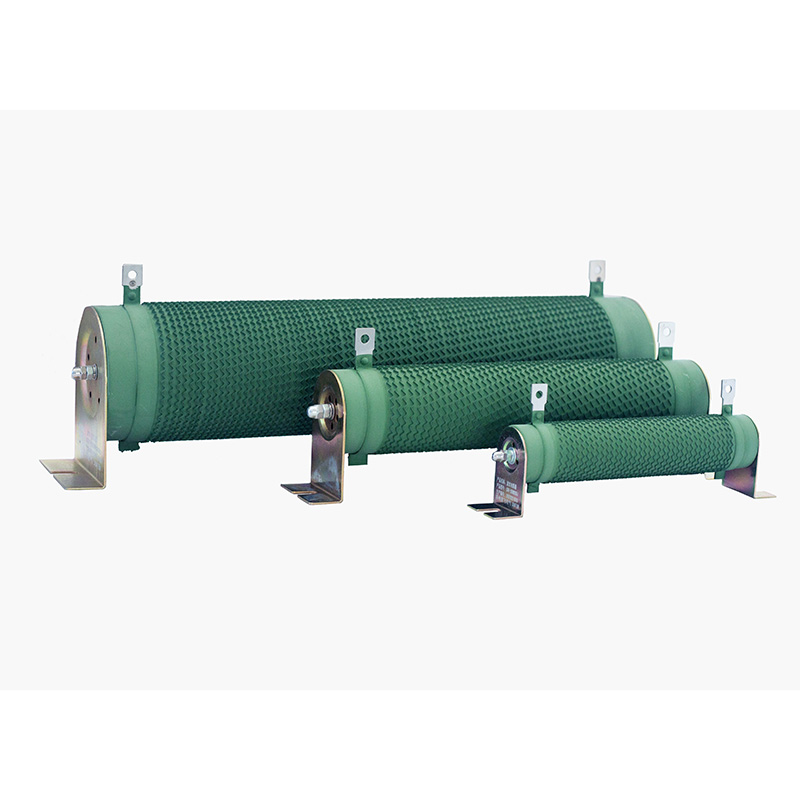

DUFEW CRR シリーズ波形抵抗器は、VFD ブレーキ システム、パワー エレクトロニクス負荷テスト、ダイナミック ブレーキ、回路保護などの要求の厳しい産業用途向けに設計されています。高い電力容量、優れた放熱性、長い耐用年数を備え、過酷な動作環境でも安定した信頼性の高いパフォーマンスを提供します。
抵抗素子は高品質のニッケル クロム (Ni-Cr) またはコンスタンタン合金リボンから製造され、自動化装置によって波形プロファイルに精密に巻き付けられ、高周波中空セラミック コアにエッジ マウントされます。ステンレス鋼のクランプでしっかりと固定され、耐振動性と機械的安定性が向上し、頑丈なステンレス鋼の端子が優れた耐食性と信頼性の高い電気接続を実現します。
耐久性を高めるため、抵抗器の表面は環境に優しいUL94V-2難燃性絶縁コーティングでコーティングされており、無煙、無毒、耐酸化性があり、耐湿性と耐老化性に優れています。 GB-5792 規格に従って製造されたこの製品は、水平設置と垂直設置の両方をサポートしており、電気制御キャビネットまたはスタンドアロンの抵抗アセンブリに柔軟に統合できます。
| モデルコード | 意味 | 説明 |
| CRR | シリーズ | 波形抵抗器 |
| 2500W | 定格電力 | 2500W |
| 54.4R | 定格抵抗 | 54.4Ω |
| J | 抵抗許容差 | J = ±5% (オプション: K = ±10%、H = ±3%) |
| パラメータ | 仕様 |
| パワーレンジ | 50W～10KW |
| 動作電圧 | ≤1200V |
| 抵抗範囲 | 0.01Ω～1KΩ |
| 抵抗許容差 | ±3% / ±5% / ±10% |
| 保護等級 | IP00 |
| 温度係数 (TCR) | ≤300ppm/℃ |
| 難燃性評価 | UL 94V-2 |
| 適合基準 | GB/T 5792 |
1：絶縁コア：高温耐性、構造剛性、耐衝撃性に優れた高周波用中空セラミック管を採用し、高温動作条件下でも抵抗素子の安定性を確保します。
2: 抵抗要素: 高品質のニッケルクロムまたはコンスタンタン合金リボンを採用しており、低い温度係数と高い過負荷容量を特徴としています。波形エッジ巻き設計により、インダクタンスを最小限に抑えながら放熱表面積を最大化します。
3: 取り付けと端子: ステンレス鋼のクランプが抵抗リボンを固定し、ずれや緩みを防ぎます。端子には肉厚構造と表面処理を施したステンレス鋼を採用し、耐食性、防錆性、接続性を確保しています。
4: 表面コーティング: 強力な接着力と UL94V-2 難燃性評価を備えた、環境に優しいグリーン絶縁コーティングが特徴です。耐食性、無煙、無毒、無臭で、抵抗リボンを酸化から効果的に保護し、耐用年数を延ばします。
5: 全体構造: 電力定格の範囲は 50W ～ 10KW、抵抗値は 0.01Ω ～ 1KΩ、動作電圧は最大 1200V です。波形エッジ巻きリボン構造は、低インダクタンスと高精度を兼ね備えています。
●放熱面積が大きく、熱安定性に優れた波形エッジ巻き構造です。
●高周波中空セラミックコア。高温耐性、堅牢性、耐衝撃性
●高品質合金抵抗線。低い温度係数 (≤300 ppm/°C) と高精度
●強力な短期過負荷能力。定格電力の 10 倍に 5 秒間耐えても目に見える損傷はありません
●ステンレス端子。耐食性、防錆性、信頼性の高い接続
●環境に優しいコーティング。難燃性と耐腐食性。無煙、無毒、無臭
●厳格な性能検証。耐電圧、耐湿熱、熱衝撃の規格に完全準拠
●GB-5792規格に準拠。信頼できる品質
可変周波数ドライブ (VFD) 用の制動抵抗器。サーボドライブ用の保護抵抗器。パワーエレクトロニクス試験用の抵抗負荷。電源回路用のサンプリング抵抗。モータードライブ用の電流制限抵抗器。始動抵抗器。回路保護抵抗器。エレベーター、港湾機械、圧延機、クレーン、ウインチ、射出成形機、伸線機、遠心分離機、繊維機械、印刷および染色装置、スタッカーリクレーマー、製紙機械、舞台装置、試験システムなど、さまざまな業界の機器で広く使用されています。
| 電気的特性 | 試験条件 | パフォーマンス |
| 耐電圧 | AC2500V / 50Hz / 60秒 | 漏れ電流 ≤10mA |
| 絶縁抵抗 | DC1000V | 絶縁抵抗≧100MΩ |
| 短時間の過負荷 | 10×定格電力（5秒間） | 目に見えるダメージはありません |
| 長期の負荷寿命 | 周期的な電源投入テスト (10 秒間通電、90 秒間オフ) | >9,000時間 |
| 定常状態の湿った熱 | 40℃±2℃、90%～95%RH、100時間 | ΔR ≤ ±(1%R + 0.05Ω) |
| 急激な温度変化 | -55°C、55°C、155°C、各温度で 15 分間、5 サイクル | ΔR ≤ ±(2%R + 0.05Ω) |
| 耐熱性 | 350℃ / 2時間 | 目立った変色やダメージはありません |
| 温度係数 (TCR) | 定格負荷時の抵抗値と静的抵抗値の比較 | ≤300ppm/℃ |
| 難燃性 | 10×定格電力、5分間 | 裸火を使わずに真っ赤になる |
| 機械的特性 | 試験条件 | パフォーマンス |
| 端子強度 | 45N/30秒 | 緩みや目立ったダメージはありません |
| 耐振動性 | 5～200Hz、1g、98m/s² | 外部構造に目に見える損傷はありません |
| はんだ付け熱に対する耐性 | リード端子を350±5℃のはんだに3秒浸漬 | ΔR ≤ ±(1%R + 0.05Ω);目に見える外側の損傷はなく、マーキングは鮮明に残っています |
| はんだ付け性 | 端子を235±5℃のはんだに5秒浸漬 | 端子表面のはんだ被覆率 ≥95% |
| 比較基準 | 波形抵抗器 | 従来の炭素皮膜・金属皮膜抵抗器 |
| パワーハンドリング | 50W ～ 10kW の高出力アプリケーション向けに設計されています。短時間の過負荷に対して 10 倍の定格電力に耐えます | 通常は 0.1 ～ 20W。過負荷条件下で損傷しやすい |
| 温度耐性と寿命 | 350℃までの温度に耐えます。 9,000時間を超えるサイクル寿命 | 耐熱性が低い。抵抗膜は高温が長時間続くと老化して剥がれる傾向があります |
| 電流容量 | 大電流アプリケーション、モーターブレーキ、回生放電、負荷ダンピングに最適 | 主に低電流 PCB 信号回路用に設計 |
| インダクタンス特性 | 標準モデルはインダクタンスが高くなります。無誘導波形バージョンも利用可能 | インダクタンスが非常に低いコイルフリー設計で、高周波低電力回路に最適 |
| 環境耐久性 | セラミックコアとステンレススチール端子により優れた耐振動性と耐衝撃性を実現 | 薄膜構造は接着力が弱く、振動による破損の影響を受けやすくなります。 |
| コスト効率 | 高出力アプリケーション向けに高いコスト効率を実現。低電力定格のためコストが高くなる | 低電力アプリケーション向けの低コスト。高価であり、高電力要件には実用的ではない |
Q1: 適切な電力定格の抵抗器を選択するにはどうすればよいですか?
A： 回路内の実際の消費電力の1.5～2倍の定格電力を持つ抵抗器を選択してください。また、周囲温度による電力ディレーティングも考慮してください。高温環境では、より高い電力定格が必要です。
Q2: 抵抗器の表面温度が非常に高くなるのは正常ですか?
A: DUFEW コルゲート抵抗器は動作中に電気エネルギーを熱に変換するため、表面温度が高くなっても正常です。設置場所が換気が良く、可燃物がないことを確認してください。温度が異常に高い場合は、過負荷または過大な電力定格の選択がないか確認してください。
Q3: 抵抗器の推奨設置方法は何ですか?
A: 製品は水平または垂直の設置をサポートしています。自然対流冷却を容易にするために、水平取り付けが推奨されます。抵抗器本体の周囲に十分なクリアランス (通常は少なくとも抵抗器の直径) を確保し、キャビネットの壁やその他の発熱部品に対して面一に取り付けることは避けてください。複数の抵抗器を並べて取り付ける場合、抵抗器間の間隔は少なくとも 50mm 必要です。
Q4: CRRシリーズの抵抗許容差グレードは何ですか?またどのように選べばよいですか?
A: DUFEW CRR シリーズには、クラス K (±10%)、クラス J (±5%)、クラス H (±3%) の 3 つの公差グレードがあります。産業用ブレーキおよび負荷用途には通常、クラス J (±5%) で十分です。精密測定またはサンプリング回路の場合、より高い精度を得るためにクラス H (±3%) を推奨します。
