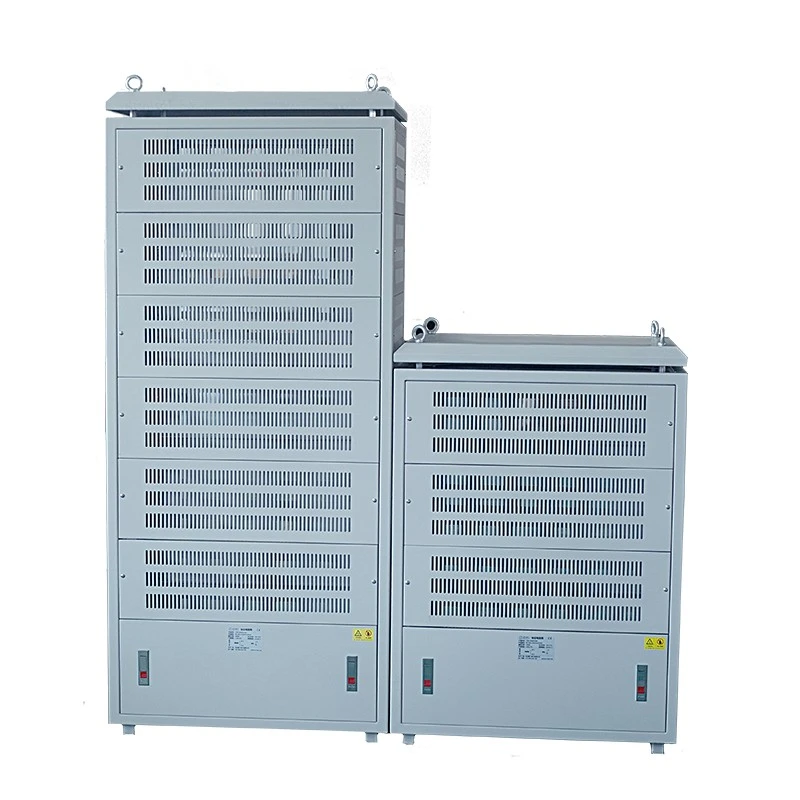

負荷抵抗器キャビネット

電力機器の設置または量産前に性能検証が必要な場合、安定した制御可能な負荷源が不可欠です。

Dufew 電気負荷抵抗キャビネットは、ドライ抵抗素子を通じて実際の動作負荷をシミュレートすることにより、実用的なソリューションを提供します。抵抗モジュールを介して電気エネルギーを熱に変換し、エンジニアが機器の出力能力、過負荷性能、温度上昇、長期動作安定性を評価できるようにします。

モータ減速時の回生エネルギーを主に扱う制動抵抗器システムとは異なり、本製品は継続的な負荷シミュレーションや信頼性試験を目的として開発されています。

キャビネットには、モジュラースイッチング設計の複数の独立した抵抗グループが採用されています。ユーザーは、軽負荷、定格負荷、過負荷条件などのテスト要件に応じて、さまざまな負荷の組み合わせを調整できます。

システムは以下をサポートします。

- 出力範囲: 20KW-500KW

- 動作電圧: ≤3000V

- 抵抗範囲: 0.01Ω-1KΩ

- 抵抗精度: ±3% / ±5% / ±10%

Dufew Electric は、テストされた機器のパラメータ、テスト期間、設置環境、負荷要件に応じてカスタマイズされた構成を提供します。

電力機器に負荷テストが必要な理由

発電機、UPS システム、エネルギー貯蔵システム、または電力変換器を設置または量産用に納品する前に、メーカーは、機器がさまざまな負荷条件下で安全かつ確実に動作できるかどうかを検証する必要があります。

無負荷テストだけでは、不十分な出力能力、過度の温度上昇、不安定な電力変換、保護システムの故障、または長期的な信頼性リスクなどの問題を明らかにすることはできません。

制御された抵抗負荷により、エンジニアは安全なテスト環境で実際の動作条件をシミュレートできます。 Dufew 電気負荷抵抗器キャビネットは、ユーザーが低負荷テスト、定格負荷テスト、連続全負荷テスト、短時間過負荷テストを通じて機器の性能を評価し、導入前に潜在的な問題を特定するのに役立ちます。

動作原理

高出力抵抗素子を使用して、機器のテスト中に電気エネルギーを制御された熱エネルギーに変換します。

テストプロセス中、テストされる機器はキャビネットに電力を供給し、抵抗モジュールは設定された抵抗値に従ってエネルギーを消費します。発生した熱は冷却システムを通じて除去されるため、エンジニアはさまざまな負荷条件下での機器のパフォーマンスを分析できるようになります。

モジュラー抵抗構造により、固定電力の試験装置を交換することなく柔軟な負荷の組み合わせが可能となり、低負荷動作、定格負荷動作、連続全負荷動作、短時間の過負荷シミュレーションなど、さまざまな試験条件に対応します。

適切な負荷抵抗キャビネットを選択するにはどうすればよいですか?

適切な負荷キャビネットを選択するには、定格電力を選択するだけでは不十分です。正しい構成は、テストされる機器、動作条件、および特定のテスト目的によって異なります。

1. 機器の定格電力を確認する

負荷容量は、発電機の定格出力、UPS 容量、PCS 電力定格、インバーター出力電力など、テスト対象の機器の電力出力要件と一致する必要があります。

たとえば、500KW 発電機のテスト プロジェクトでは、実際のテストの割合、期間、および動作条件に従って構成された負荷キャビネットが必要になる場合があります。

2. 電圧と電気の種類を確認する

機器が異なれば、必要な電気構成も異なります。お客様は、該当する場合、AC または DC テスト要件、動作電圧、および周波数要件を提供する必要があります。

Dufew Electric は、さまざまな電圧条件やテスト要件に応じてキャビネットをカスタマイズできます。

3. テスト条件を定義する

テストの目的が異なれば、異なる負荷プロファイルが必要になります。主な要素には、必要な負荷ステップ、連続動作時間、過負荷要件、エージング テスト期間が含まれます。

短期間の検証用に設計されたキャビネットには、長期間の信頼性テストに使用されるものとは異なる構成が必要になる場合があります。

4. 設置環境を考慮する

設置環境はキャビネットの構造や冷却設計に直接影響します。重要な要素には、屋内または屋外の設置、利用可能なスペース、換気条件、輸送要件が含まれます。

Dufew Electric は、適切な構造と構成を推奨する前に、これらの要因を評価します。

柔軟なテストのための調整可能な負荷構成

テスト プロジェクトが異なれば、必要な負荷レベルも異なります。 Dufew Electric は、複数の独立した抵抗分岐を備えたキャビネットを設計し、テスト要件に応じた柔軟な負荷の組み合わせを可能にします。

この設計により、複数の電源セクションを個別に切り替えることができ、機器を交換せずにさまざまな負荷レベルを作成し、テストの効率と再現性を向上させることができます。

たとえば、複数の固定電力負荷デバイスを必要とする代わりに、1 つのキャビネットで複数のテスト段階をシミュレートできます。

ACおよびDC電源テストに最適

最新の電力機器には、AC 発電機、DC システム、蓄電池 PCS、電力コンバータなど、さまざまな出力タイプが含まれています。キャビネットは、さまざまな電気試験要件に応じて構成できます。

さまざまな電圧レベルと AC/DC 負荷テスト アプリケーションをサポートし、個別のテスト機器の必要性を軽減します。

一般的なアプリケーションには、エネルギー貯蔵システムのテスト、UPS の性能検証、電力変換器のテスト、発電機の負荷テストなどがあります。

製品の構造と設計

信頼性の高い負荷試験システムには、正確な抵抗値以上のものが必要です。キャビネット構造は、安定した電気的性能、効果的な放熱、安全な操作、および便利なメンテナンスも提供する必要があります。

Dufew 電気負荷抵抗キャビネットは、抵抗モジュール、冷却システム、保護コンポーネント、キャビネット アセンブリを統合し、完全な抵抗負荷試験ソリューションを提供します。

主要コンポーネント

モジュラー構造により、Duffew Electric は以下に従ってキャビネットをカスタマイズできます。

- 必要な電源容量

- 抵抗値

- 動作電圧

- テスト期間

- インストール要件

長時間のテストのための独立した熱管理

長時間にわたる試験では、安定した抵抗性能と効果的な熱制御が必要です。 Dufew 電気負荷抵抗器キャビネットは、分離された熱管理設計を採用し、連続テスト中の動作安定性を向上させます。

設計には次のものが含まれます。

- 異なる負荷グループに対応する独立したエアフローチャネル

- 個別の温度監視

- 各負荷セクションの独立した保護

これにより、抵抗グループ間の熱相互作用が軽減され、テストの一貫性が向上し、長期動作中に安定した抵抗値が維持されます。

メンテナンスが容易なモジュール構造

キャビネットはモジュール構造を採用しており、点検、保守、将来の調整が容易です。

主な機能は次のとおりです。

- モジュラー抵抗器の配置

- 独立した電気分岐

- 明確な内部配線レイアウト

- アクセス可能なメンテナンスパネル

負荷セクションの検査が必要な場合、技術者はキャビネット全体を完全に分解せずに特定のモジュールを保守できるため、メンテナンス時間と機器のダウンタイムが削減されます。

技術仕様

モデル番号の説明

例：CRC 100KW 2.7R J

電気的性能試験

Dufew Electric では、長期間のテストでも安定した動作を保証するために、出荷前に電気的検証を行っています。

機械的性能試験

輸送中および産業設置環境での信頼性の高い動作を保証するために、Dufew Electric は出荷前に負荷抵抗キャビネットの機械的検証を実施します。

これらの機械的検証手順は、輸送、設置、長期使用時の構造的信頼性と安定した電気接続を確保するのに役立ちます。

代表的な用途

Dufew 電気負荷抵抗器キャビネットは、電力機器の性能検証、信頼性試験、経年劣化試験に広く使用されています。制御された電気負荷シミュレーションを提供し、エンジニアがさまざまな動作条件下で機器の性能を評価できるようにします。

負荷試験プロジェクトのエンジニアリングサポート

適切な負荷キャビネットを選択するには、定格電力を一致させるだけでは不十分です。

Dufew Electric は次のように評価しています。

- テスト済みの機器の定格電力

- 電圧要件

- ACまたはDCテストモード

- 必要なロードステップ

- 連続使用時間

- 設置条件

Dufew Electric は、これらのパラメータに基づいて、適切な抵抗構成、冷却設計、およびキャビネット構造を提供できます。

これにより、お客様は、不十分なテスト能力、過剰な温度上昇、不適切な負荷構成などの問題を回避できます。

Dufew Electric の製造能力

Dufew Electric は、中国のパワー エレクトロニクス部品の専門メーカーであり、抵抗器の製造、キャビネットの組み立て、電気試験の機能を統合して、さまざまな産業用途向けにカスタマイズされた負荷試験ソリューションを提供しています。

標準キャビネットを組み立てるだけのサプライヤーとは異なり、Duffew Electric は抵抗器の構成やキャビネットの統合から最終検査まで主要な生産プロセスを管理し、製品の一貫性、品質管理、プロジェクトの信頼性の向上に貢献します。

一貫した製造プロセス

1. 抵抗モジュールの組み立て

抵抗モジュールは、電力容量、抵抗値、電圧条件、動作時間などの顧客のテスト要件に従って構成されます。これにより、負荷キャビネットはさまざまなテストシナリオ中に安定した電気負荷を提供できるようになります。

2. キャビネットの統合

キャビネットの組み立てプロセスには、内部電気配線、保護コンポーネントの取り付け、冷却構造の統合、抵抗モジュールの取り付け、および外部キャビネットの組み立てが含まれます。

内部レイアウトは、電気的信頼性、効率的な放熱、メンテナンスのしやすさを考慮して最適化されており、長期にわたる産業運用をサポートします。

3. 出荷前の最終検査

Dufew Electric は出荷前に、電気接続の検証、抵抗測定、絶縁試験、絶縁耐力試験、機械的検査、製品仕様の確認を含む包括的な検査手順を実行します。

これらの検査手順は、各負荷テスト システムが出荷前に合意されたプロジェクト要件を満たしていることを確認するのに役立ちます。

Dufew 電気負荷抵抗器キャビネットを選ぶ理由

カスタマイズされた設計機能

業界が異なれば、必要なテスト条件も異なります。 Dufew Electric は、20KW ～ 500KW の電源構成、カスタマイズされた抵抗値、さまざまな電圧要件、AC/DC テスト オプション、およびキャビネット構造の調整を備えたカスタマイズされたソリューションをサポートしています。

完全な製造プロセス

Dufew Electric は、抵抗器コンポーネントから完成したキャビネット システムに至る主​​要プロセスを管理し、製品の一貫性、品質管理、納期の信頼性、技術コミュニケーション効率の向上に貢献します。

エンジニアリング指向のサポート

産業用テストプロジェクトでは、正しい選択が不可欠です。 Dufew Electric はお客様と協力してアプリケーション要件、電気パラメータ、テスト手順、設置条件を評価し、固定された標準構成ではなく適切なソリューションを推奨します。

認証と品質保証

Dufew Electric は、構造化された品質管理手順に従って、生産プロセス全体を通じて安定した製造基準と信頼性の高い製品性能を維持します。

品質保証には、ISO9001品質マネジメントシステム認証、CE認証、電気性能試験記録、工場検査記録が含まれます。

Dufew Electric は、管理された製造プロセスと製品検証手順を通じて、産業用電力アプリケーション向けに信頼性の高い負荷試験ソリューションを提供します。

パッケージ化とプロジェクトの実施

産業用試験装置として、負荷試験システムには、安全な配送とスムーズな試運転を確保するために、信頼性の高い輸送準備と設置計画が必要です。

Dufew Electric は、輸送の安全性を向上させるために、強化された輸出梱包、湿気防止、内部固定構造、製品識別ラベルを提供しています。

エンジニアは出荷前にキャビネットの寸法、昇降要件、電気インターフェース情報、お客様の設置条件を確認し、納品後の効率的な設置をサポートします。

輸送オプションには、国際プロジェクトの海上輸送、国内配送のトラック輸送、プロジェクト要件に応じたその他のカスタマイズされた物流ソリューションが含まれます。

負荷抵抗キャビネットと抵抗負荷バンク

負荷抵抗キャビネットと抵抗負荷バンクは両方とも電気負荷シミュレーションに使用されますが、これらはさまざまなテスト要件とアプリケーション環境に合わせて設計されています。

どのソリューションを選択する必要がありますか?

負荷抵抗キャビネットは、特にカスタマイズされた負荷条件や特定の電気構成が必要な場合、長期にわたる反復可能なテストを必要とするアプリケーションに適しています。

一般的に次の目的で使用されます。

- 長期信頼性試験

- カスタマイズされた負荷プロファイル

- 生産システムまたは実験室テストシステムとの統合

- 特定の電圧と抵抗の構成

一般に、抵抗負荷バンクは、次のようなポータブルで標準化された負荷シミュレーションが必要な一時的なテスト アプリケーションに適しています。

- フィールドパフォーマンステスト

- 標準化された負荷シミュレーション

- ポータブルなテスト要件

Dufew Electric は、産業用電力機器の安定性、再現性、制御可能なテスト環境を必要とするメーカーやシステム インテグレーター向けのカスタマイズされたソリューションに重点を置いています。

よくある質問

1. 正しい負荷抵抗キャビネットを選択するにはどうすればよいですか?

選択は、テストされる機器の電力、電圧、テスト期間、必要な負荷ステップ、および設置環境によって異なります。

2. キャビネットはさまざまな負荷レベルをシミュレートできますか?

はい。複数の独立した抵抗グループにより、ユーザーはさまざまなテスト条件に合わせてさまざまな電力レベルを組み合わせることができます。

3. このキャビネットではどのような機器をテストできますか?

発電機、UPSシステム、エネルギー貯蔵PCS、インバーター、電源装置などに広く使用されています。

4. 24時間連続試験に使用できますか?

はい。キャビネットは、長時間の動作のために独立した冷却および温度制御構造を備えて設計されています。

5. Dufew Electric はキャビネットのデザインをカスタマイズできますか?

はい。定格電力、抵抗値、キャビネット寸法、冷却方式、電気構成をカスタマイズできます。

6. 注文前に必要な技術情報は何ですか?

通常、顧客は機器の電力、電圧、テスト要件、負荷プロファイル、設置条件を提供する必要があります。

7. Dufew Electric はテストの信頼性をどのように確保していますか?

管理された製造プロセス、電気検査、出荷前の性能検証を通じて。

8. Dufew Electric はプロジェクト承認のための技術文書を提供できますか?

はい。プロジェクトの要件に応じて、製品仕様、テスト記録、および関連技術文書を提供できます。

カスタマイズされた負荷抵抗キャビネット ソリューションをリクエストする

すべての電力テスト プロジェクトには異なる要件があります。

Dufew Electric は、以下に基づいてカスタマイズされた負荷抵抗キャビネットと抵抗負荷バンク ソリューションを提供します。

- 定格電力

- 電圧レベル

- テストの目的

- ロードプロファイル

- 設置環境

Dufew Electric に連絡してプロジェクトの要件について話し合い、適切な技術提案を受け取ります。
