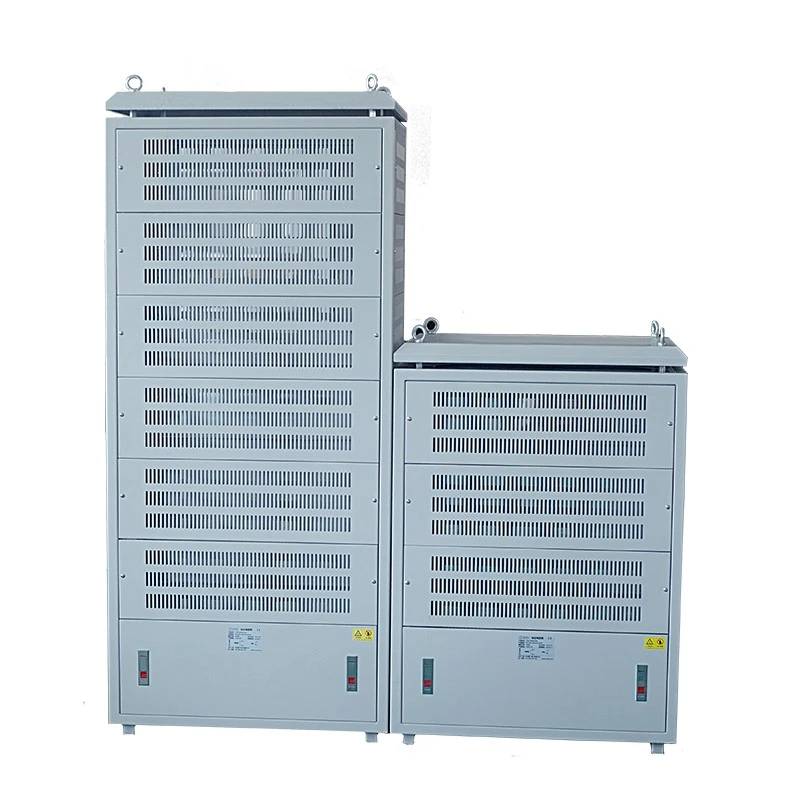

波形抵抗器キャビネット

Dufew 電気波形抵抗器キャビネットは、安定した効率的な電気エネルギー散逸を必要とする用途向けに設計された床置き型高出力抵抗器アセンブリです。

従来の抵抗ボックスとは異なり、キャビネットはモジュール式多層構造を採用しており、複数の波形抵抗ユニットがステンレス鋼の導体バーと銅バスバーを介して接続されています。この設計により、電力拡張能力、熱分散、メンテナンス効率、および動作信頼性が向上します。

抵抗キャビネットは以下をサポートします。

- 定格電力: 20KW-500KW

- 動作電圧: ≤3000V

- 抵抗範囲: 0.01Ω-1KΩ

- カスタム抵抗値とキャビネット構成

- 自然冷却または強制空冷オプション

主な特長

1. ヘビーデューティ産業用途向けの高出力機能

波形抵抗器キャビネットは、厳しい作業条件下でも大容量のエネルギー吸収と安定した動作を必要とする産業用ブレーキ システム用に設計されています。定格電力が 20KW ～ 500KW で、中電圧および高電圧のインバータ システム、頻繁なブレーキ サイクル、高エネルギー放電の用途に適しています。

強化銅バスバー接続により、動作中の電気損失を低減しながら通電能力が向上し、クレーン昇降システム、港湾荷役装置、鉱山機械、鉄鋼生産ライン、大型モーター駆動システムなどの過酷な環境でも信頼性の高い性能を維持できます。

2. メンテナンスが容易なモジュール多層構造

Dufew Electric は、システムの信頼性を向上させ、メンテナンスを簡素化するためにモジュール式多層構造を採用しています。各抵抗層は独立した電気接続、専用のエアフロー チャネル、個別の障害分離機能を備えて設計されているため、技術者はシステム全体に影響を与えることなく特定のセクションを検査または交換できます。

モジュラー設計により、柔軟な容量拡張オプションも提供され、さまざまな電力要件、ブレーキサイクル、将来のシステムアップグレードに応じて抵抗構成を調整できます。従来の抵抗ボックスと比較して、この構造はメンテナンスのダウンタイムを削減し、機器の可用性を向上させるのに役立ちます。

3. 低インダクタンス波形抵抗器の設計

波形抵抗素子は最適化された巻線構造を採用し、寄生インダクタンスを低減し、高速ブレーキ動作時の動的応答を向上させます。この設計は、電磁干渉を最小限に抑え、電圧スパイクの影響を軽減し、インバーターベースの駆動システムによりバランスの取れた電流分配を提供するのに役立ちます。

電気的安定性が向上した低インダクタンス構造は、高速エネルギー吸収と信頼性の高い保護が必要な可変周波数ドライブ、回生ブレーキ システム、および高出力モーター制御アプリケーションに適しています。

4. 長期稼働のための効率的な冷却システム

高出力抵抗器システムはエネルギー放出中にかなりの熱を発生するため、連続動作には効果的な熱管理が不可欠です。 Dufew Electric は、キャビネットのエアフロー チャネルと放熱構造を最適化し、長時間のブレーキ サイクル中に安定した温度性能を維持します。

冷却システムは、自然換気、工業用ファンを使用した強制空冷、またはデューティ サイクルと設置条件に応じたカスタマイズされた冷却ソリューションで構成できます。大きな通気チャネル、均一な熱分布、オプションの防塵構造により、局所的な過熱リスクが軽減され、長期的な動作信頼性が向上します。

製品構造

波形抵抗器キャビネットは主に次のもので構成されます。

技術仕様

モデル番号の説明

例：CRC 100KW 2.7R J

電気的性能

機械的性能

適切な波形抵抗器キャビネットを選択するにはどうすればよいですか?

適切な制動抵抗器ソリューションを選択するには、電気パラメータ、制動条件、設置要件を総合的に評価する必要があります。 Dufew Electric は実際のアプリケーション環境を分析し、システム性能要件に適合する適切な抵抗構成を推奨します。

1. モーターとインバーターのパラメーターを確認する

抵抗の構成は、モーター定格、インバーター モデル、DC バス電圧、定格電流などの主要な駆動システム パラメーターに従って選択する必要があります。これらの要因によって、必要なエネルギー吸収能力とブレーキ システムとの電気的適合性が決まります。

2. ブレーキ要件の評価

アプリケーションが異なれば、生成されるブレーキエネルギーレベルも異なります。重要な考慮事項には、ブレーキ頻度、ブレーキ時間、減速中に生成されるエネルギー、およびデューティ サイクル要件が含まれます。頻繁に加速と減速を行うアプリケーションでは、通常、より高い熱容量とより信頼性の高い冷却性能が必要です。

3. 適切な抵抗値を決定する

システム保護機能に影響を与えることなく効果的なエネルギー放散を確保するには、抵抗値がインバータの仕様、必要な制動トルク、および最大許容電流に一致する必要があります。

4. 設置環境を考慮する

設置条件はキャビネットの構造や冷却設計に直接影響します。選択時には、屋内または屋外の設置、周囲温度、換気条件、保護要件などの要素を考慮する必要があります。

Dufew Electric は、これらのアプリケーション パラメータに基づいて、顧客がさまざまな産業用ブレーキ システムに適した抵抗構成を選択できるように、カスタマイズされたエンジニアリング サポートを提供します。

アプリケーション

Dufew 電気波形抵抗器キャビネットは、信頼性の高いエネルギー吸収と安定したブレーキ性能を必要とする産業用途向けに設計されています。これは、中電圧および高電圧のインバーター システム、クレーンおよび巻上装置、エレベーター、圧延機、鉱山機械、港湾ハンドリング システム、ベルト コンベア、モーター テスト プラットフォーム、およびその他の産業用エネルギー管理アプリケーションで一般的に使用されています。

波形抵抗器キャビネットと従来の抵抗器ボックスの比較

製造と品質保証

プロフェッショナルなパワーエレクトロニクス製造能力

Dufew Electric は、産業用電力抵抗器、ブレーキ システム、リアクトル、変圧器、電力制御ソリューションを専門としています。

Dufew Electric は、専門的な製造プロセスと電気試験能力を備え、世界中の産業顧客に信頼性の高い抵抗器キャビネット ソリューションを提供しています。

梱包と世界への発送

Dufew Electric は、波形抵抗器キャビネット製品の専門的な梱包および輸送ソリューションを提供します。

各キャビネットは輸出標準の木製ケース、強化された固定構造、および防湿材でしっかりと梱包され、長距離輸送中の安全な配送を保証します。

利用可能な配送方法は次のとおりです。

- 海上輸送: 大量の国際注文や重工業機器に適しています。

- 陸送：国内配送および工場から現場への輸送が可能です。

- 鉄道輸送: 国境を越えた産業機器の輸送に適しています。

- 航空貨物: 緊急の小型または交換品の注文に利用できます。

出荷前に、各波形抵抗器キャビネットは検査され、安全に梱包され、国際輸送要件に従って準備されます。

Dufew Electric を選ぶ理由

プロフェッショナルなパワーエレクトロニクス製造

Dufew Electric は、産業用抵抗器、ブレーキ システム、リアクトル、変圧器、電力制御ソリューションに重点を置いています。

カスタマイズされたエンジニアリングサポート

抵抗値、電力定格、キャビネット構造、および設置要件は、プロジェクトのニーズに応じてカスタマイズできます。

信頼できる産業用パフォーマンス

厳格な材料選択、製造管理、およびテスト手順により、過酷な産業環境でも安定した動作が保証されます。

グローバルな供給力

Dufew Electric は、専門的な技術サービスと納品サポートにより、世界中の OEM 顧客、販売代理店、産業ユーザーをサポートします。

認証と品質保証

Dufew Electric は、材料検査、電気試験、最終製品検査など、製造プロセス全体にわたって厳格な品質管理手順に従っています。

当社の波形抵抗器キャビネット製品は以下によってサポートされています。

- ISO 9001品質マネジメントシステム認証

- CE認証

- 製品テストレポート

- 電気的性能試験記録

これらの認証と品質文書により、世界の産業用途の信頼できるパフォーマンス、安全性、コンプライアンスが保証されます。

よくある質問

1. 波形抵抗器キャビネットは何に使用されますか?

この製品は、主に産業用ブレーキ システム、インバーター アプリケーション、モーター駆動装置における高出力エネルギー放散に使用されます。モーターの減速時に発生する回生エネルギーを吸収し、パワー エレクトロニクス システムを過電圧の問題から保護します。

2. Dufew Electric はどのような電力範囲を提供できますか?

Dufew Electric は、制動頻度、エネルギー吸収のニーズ、動作条件など、さまざまな産業用途の要件に応じて、定格電力 20KW ～ 500KW のカスタマイズされたソリューションを提供します。

3. 抵抗値やキャビネット構造はカスタマイズできますか?

はい。 Dufew Electric は、特定の技術要件に基づいて、抵抗値、電力容量、キャビネットの寸法、冷却方法、設置構造をカスタマイズできます。

4. このソリューションはどの業界で一般的に使用されていますか?

これは、クレーン、エレベーター、鉱山機械、圧延機、港湾機械、コンベア、および信頼性の高いエネルギー吸収を必要とするその他の頑丈な産業システムに広く適用されています。

5. Dufew Electric は製品の信頼性をどのように確保していますか?

Dufew Electric は、低インダクタンス抵抗設計、銅母線接続、温度保護システム、および厳格な品質検査手順を適用して、長期動作中に安定した性能を維持します。

6. Dufew Electric は海外からの注文をサポートしていますか?

はい。 Dufew Electric は、世界中の OEM 顧客、販売代理店、産業ユーザーに、技術サポートやプロジェクト コミュニケーションを含む、カスタマイズされたパワー エレクトロニクス ソリューションを提供します。

7. どのような冷却オプションが利用できますか?

冷却設計は、発熱、デューティサイクル、設置環境に応じて、自然換気または産業用ファンを使用した強制空冷で構成できます。
