インバータ制動抵抗器キャビネット

インバータ制動抵抗器キャビネットは、可変周波数駆動 (VFD) 回生制動アプリケーションで使用される重要なコンポーネントです。

周波数変換器によって制御されるモーターが急速に減速すると、モーターは回生動作に入り、電気エネルギーをインバーター DC バスに戻すことがあります。この回生エネルギーにより DC バス電圧が増加します。

過剰なエネルギーを効果的に放出できない場合、インバーター システムでは次のような問題が発生する可能性があります。

- DCバス過電圧アラーム

- 予期しないインバータのシャットダウン

- ブレーキの故障

- 設備効率の低下

- 電源モジュールへの潜在的な損傷

Dufew 電気インバータ制動抵抗器キャビネットは制動ユニットと連携して回生エネルギーを安全に消費し、インバータの安定した動作を維持します。

ブレーキングプロセス中:

1. モーターは減速時に回生エネルギーを発生します。

2. ブレーキユニットが DC バス電圧の上昇を検出します。

3. 制動抵抗器キャビネットは制動回路に接続されています。

4. 抵抗器は電気エネルギーを熱エネルギーに変換します。

5. 筐体冷却構造により発生した熱を除去します。

この制御されたエネルギー散逸プロセスは、頻繁な加速、減速、および緊急ブレーキのサイクル中に安定した動作を維持するのに役立ちます。

可変周波数駆動ブレーキ用途向けに特別に設計

汎用の抵抗器キャビネットとは異なり、インバータ制動抵抗器キャビネットは完全な駆動システムとの正確なマッチングが必要です。

抵抗器の選択が間違っていると、次のような問題が発生する可能性があります。

・制動トルク不足

- 抵抗器の温度が高すぎる

- 寿命の短縮

・インバータ動作が不安定

- ブレーキ効率の低下

Dufew Electric は、制動抵抗器キャビネットを設計する前に、実際の動作条件を評価します。

主な選択パラメータは次のとおりです。

Dufew Electric は、エンジニアリングに基づいた選択を通じて、実際のアプリケーション要件に適合した制動抵抗器ソリューションを提供します。

Dufew 制動抵抗器キャビネットがインバータの過電圧を防ぐ仕組み

モーター減速時の回生エネルギーの管理

重産業機器では、変化する負荷条件下でモーターが頻繁に動作します。

その間：

- 急減速

- 緊急停止

- 重荷重の下降

- 頻繁な発停サイクル

モーターは大量の回生エネルギーを生成できます。

効果的なエネルギー吸収装置がないと、このエネルギーがインバータ DC バスに蓄積され、電圧上昇の原因となります。

Dufew 電気インバータ制動抵抗器キャビネットは、回生電気エネルギーを熱に変換することで制御された放電経路を提供します。

利点は次のとおりです。

- DCバス電圧変動の低減

- インバーター保護の改善

- より安定したブレーキ性能

- 予期せぬシャットダウンのリスクを軽減

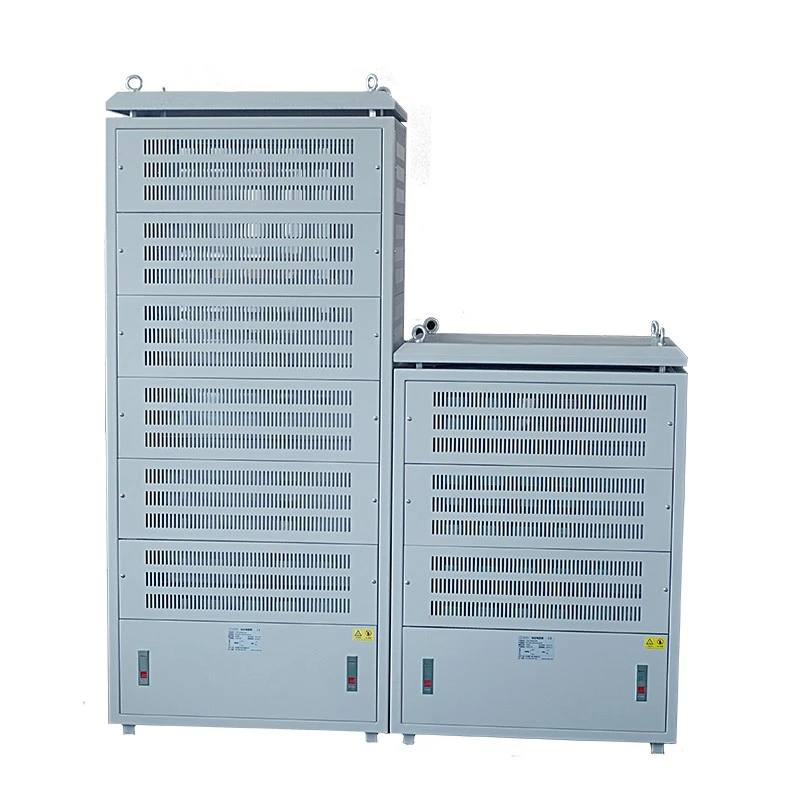

モジュール型コルゲート抵抗器の構造

頻繁なブレーキングと高いエネルギー吸収を考慮した設計

Dufew Electric は、ダイナミック ブレーキ用途向けに特別に設計されたモジュール式波形抵抗器アセンブリを使用し、頻繁なブレーキ条件下でも信頼性の高いエネルギー吸収性能を提供します。

波形抵抗素子は、大きな放熱面積、高い電力密度、安定した抵抗性能、および繰り返しのブレーキサイクルへの適合性を備えています。

キャビネットには、信頼性の高い導電性構造と銅バスバーを介して複数の抵抗モジュールが統合されています。各抵抗層は、独立した電気接続、専用の放熱スペース、強化された導電構造、および温度監視保護を備えて設計されています。

モジュラー設計にはいくつかの利点があります。

安定した制動性能

複数の抵抗モジュールが制動エネルギーを均等に分配し、個々のコンポーネントへの熱応力を軽減し、連続運転中に安定した制動性能を維持します。

柔軟な電源構成

抵抗器の容量は、モーター出力、ブレーキ周波数、負荷特性、動作サイクル要件に応じてカスタマイズできます。

メンテナンスの容易化

1 つの抵抗モジュールの検査または交換が必要な場合、技術者はキャビネット全体を交換せずに、影響を受けるセクションを修理できるため、メンテナンスの時間とコストが削減されます。

連続稼働のための最適化された熱管理

繰り返しのブレーキ条件下でも安定した抵抗力を維持

熱管理は、制動抵抗器の設計において最も重要な要素の 1 つです。頻繁なブレーキサイクル中、過度の温度上昇により、抵抗値の変化、ブレーキ効率の低下、部品の劣化、耐用年数の短縮が発生する可能性があります。

Dufew Electric は、実際の動作条件に応じて熱管理ソリューションを設計します。キャビネットには、最適化されたエアフロー チャネル、独立した換気スペース、側面排気冷却構造、強制冷却ファン、および温度保護デバイスを含めることができます。

側方排気冷却設計

インバータ室およびコンパクトな電気設備の場合、側面排気冷却は、インバータ装置の周囲の熱風の循環を減らし、電気室の熱管理を改善し、制御キャビネット付近の熱の蓄積を防ぐのに役立ちます。

冷却ソリューションは、ブレーキ頻度、設置スペース、連続運転要件、環境条件に応じてカスタマイズできます。

柔軟な設置設計

産業現場が異なれば、設置上の制限も異なります。 Dufew Electric は、顧客の要件と用途条件に応じてカスタマイズされたキャビネット構造をサポートします。

床への設置

床設置は電気室、産業用制御エリア、機器室、駆動システム室に適しています。

メンテナンスの容易さ、設置構造の安定性、大規模電力システムへの適合性などの利点があります。

側面取り付けの設置

サイドマウント設置は、設置スペースが限られているアプリケーション、統合された機器システム、およびコンパクトな電気レイアウトに適しています。

カスタマイズ オプションには、キャビネットの寸法、ケーブル挿入方向、取り付け構造、冷却構成が含まれます。

主な利点

VFDダイナミックブレーキシステム専用

Dufew の制動抵抗器キャビネットは、周波数変換器制動システム、回生エネルギー吸収、モーター減速制御、および動的制動用途向けに特別に設計されています。

高出力および高電圧機能

このシステムは、20KW ～ 500KW の電力範囲と最大 3000V までの動作電圧をサポートしており、中出力および高出力のインバータ アプリケーションに適しています。

信頼性の高い電気接続設計

キャビネットには、強化銅バスバー、ステンレス鋼の導電構造、および最適化された内部配線設計が採用されており、通電能力を向上させ、接続損失を低減し、安定した高負荷動作を維持します。

産業用保護設計

キャビネットには、温度保護スイッチ、冷却ファン、保護端子、カスタマイズされた筐体構造を統合して、長期運用時の安全性と信頼性を向上させることができます。

代表的な用途

Dufew Electric インバータ制動抵抗器キャビネットは、信頼性の高い回生エネルギー制御を必要とする産業システムで広く使用されています。

技術仕様

モデル番号の説明

例：CRC 100KW 2.7R J

性能テストと品質検証

Dufew Electric は出荷前に、製品の信頼性を検証するために電気的および機械的テストを実施します。

電気的性能試験

エンジニアリングサポートとカスタマイズ

すべての VFD ブレーキ アプリケーションには、異なる動作条件と性能要件があります。 Dufew Electric は、特定のシステム パラメータ、設置条件、動作環境に基づいたエンジニアリング評価とカスタマイズされたソリューションを提供します。

駆動システムパラメータ

制動抵抗器の構成は、インバーター電圧、モーター出力、制動周波数、制動時間、デューティ サイクルなどの主要な駆動システム パラメータに従って設計されます。

設置条件

キャビネットの寸法、冷却要件、屋内または屋外の環境、ケーブル接続の要件など、適切なキャビネット設計と信頼性の高い動作を確保するために、設置要件が慎重に検討されています。

動作要件

動作条件が異なると、連続ブレーキ、緊急停止、頻繁な加速や減速の用途など、異なるブレーキ ソリューションが必要になります。

Dufew Electric は、これらのパラメータに基づいて、さまざまなアプリケーション要件を満たす適切な制動抵抗器の構成とキャビネット構造を設計します。

製造能力と品質保証

中国のブレーキ抵抗器の専門メーカー

Dufew Electric は、抵抗素子の製造、キャビネットの組み立て、熱設計、電気試験、エンジニアリング サポートを統合して、完全な制動抵抗器ソリューションを提供します。

この統合された製造能力により、コンポーネントの生産から最終納品まで一貫した製品品質が保証されます。

製造工程

抵抗器アセンブリ

抵抗器の組み立てプロセスには、安定した性能を確保するための波形抵抗素子の製造、抵抗値の検証、および電気接続の組み立てが含まれます。

キャビネットの統合

キャビネットの統合には、抵抗層の設置、銅バスバーアセンブリ、保護コンポーネントの設置、および信頼性の高い動作のための冷却システムの統合が含まれます。

最終検査

各制動抵抗器キャビネットは、出荷前に抵抗精度、絶縁性能、電気接続の信頼性、機械アセンブリの品質が検査されます。

認証と品質保証

Dufew Electric は、体系化された品質管理手順に従って、一貫した製品性能と信頼性の高い動作を保証します。

品質文書には次のものが含まれます。

- ISO9001品質マネジメントシステム認証

- CE認証

- 製品テストレポート

- 工場検査記録

特定のプロジェクト要件に応じて、技術文書と検査レポートを提供できます。

梱包と配送

Dufew Electric は、産業用電気機器の輸送準備を専門的に提供し、各制動抵抗器キャビネットが出荷中に適切に保護され、納品後の設置準備が整っていることを保証します。

梱包プロセスには、輸送の安全性を向上させるために、輸出標準の木製梱包、防湿、内部固定構造、製品識別ラベルが含まれます。

エンジニアは出荷前に、キャビネットの寸法、製品重量、吊り上げ要件、設置情報などの重要な詳細を確認し、顧客サイトでの設置と試運転がスムーズに行えるようにします。

よくある質問

1. VFD システムに制動抵抗器キャビネットが必要なのはなぜですか?

モータの減速中、回生エネルギーによりインバータの DC バス電圧が上昇します。制動抵抗器キャビネットは、この過剰なエネルギーを吸収して熱に変換し、インバータの過電圧障害を防止し、安定したシステム動作を維持します。

2. 正しいインバータ制動抵抗器キャビネットを選択するにはどうすればよいですか?

選択は、インバータ電圧、モータ電力、ブレーキ周波数、負荷慣性、ブレーキ時間、抵抗値、デューティ サイクルなどの複数の要因によって決まります。これらのパラメータによって、適切な抵抗構成と熱設計が決まります。

3. 制動抵抗器キャビネットはさまざまなブランドのインバータで使用できますか?

はい。 Dufew Electric は、特定のインバータ ブランドではなく電気パラメータとアプリケーション要件に従って制動抵抗器キャビネットを設計し、さまざまな VFD システムとの互換性を可能にします。

4. 頻繁にブレーキをかける用途に適していますか?

はい。モジュール式波形抵抗器構造と最適化された熱管理設計は、繰り返しの加速と制動サイクル向けに開発されており、要求の厳しい産業用途に適しています。

5. キャビネットはカスタマイズできますか?

はい。 Dufew Electric は、定格電力、抵抗値、電圧レベル、キャビネット寸法、冷却設計、設置構造など、さまざまなシステム要件に応じてカスタマイズされたソリューションを提供します。

6. 見積もりにはどのような情報が必要ですか?

適切なソリューションを提供するには、お客様はインバーター電圧、モーター出力、ブレーキ周波数、デューティサイクル、設置環境、必要な抵抗値などのアプリケーションの詳細を提供する必要があります。

7. Dufew Electric は技術サポートを提供しますか?

はい。 Dufew Electric は、さまざまな産業プロジェクトをサポートするために、エンジニアリング評価、技術文書、試験レポート、およびカスタマイズされた制動抵抗器ソリューションを提供します。

カスタマイズされたインバーター制動抵抗器キャビネット ソリューションをリクエストする

VFD システムが異なれば、制動抵抗器の構成も異なります。 Dufew Electric は、インバータのパラメータ、モータ特性、制動要件、設置条件、熱管理のニーズに基づいて、カスタマイズされたインバータ制動抵抗器キャビネット ソリューションを提供します。

Dufew Electric は、専門的な抵抗器の製造能力、エンジニアリング サポート、完全なテスト手順により、産業顧客が安定した性能を備えた信頼性の高い回生ブレーキ システムを開発できるよう支援します。

適切な制動抵抗器キャビネット ソリューションを入手するには、インバータとアプリケーションの要件を Dufew Electric にお問い合わせください。
