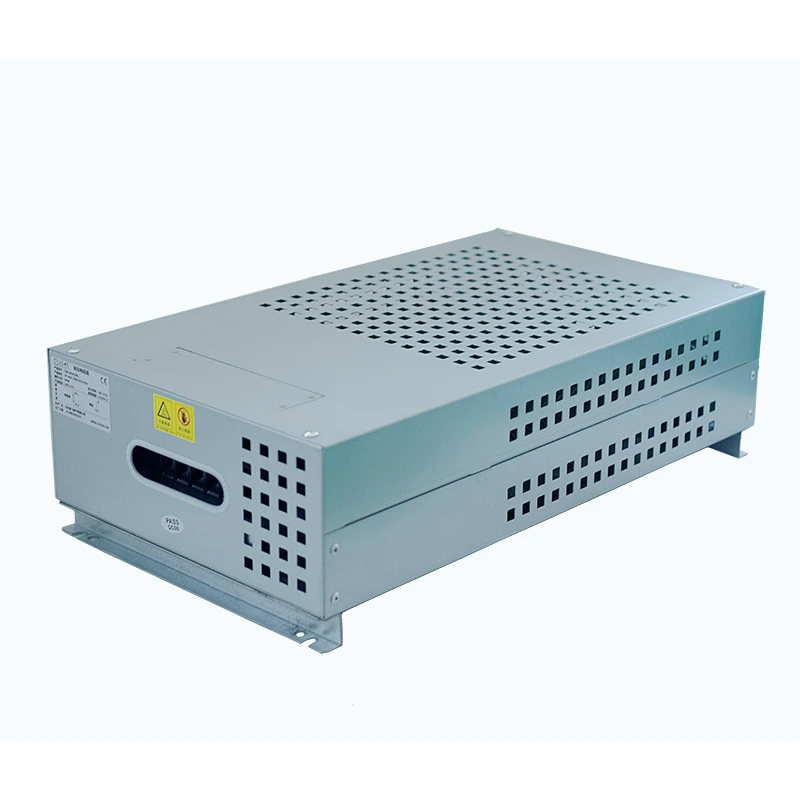

負荷抵抗ボックス

負荷抵抗ボックスは、抵抗素子を使用して電気機器の実際の電力消費状態をシミュレートする電気試験装置です。動作中に電気エネルギーを制御された熱に変換することにより、エンジニアは出力の安定性、負荷容量、過負荷応答、保護機能、および長期的な動作信頼性を評価できます。

主にモータの減速による回生エネルギーを吸収することを目的とした制動抵抗器ソリューションとは異なり、負荷抵抗器ボックスは、電源や電力変換装置の性能を検証するための制御可能な試験負荷として機能します。

製品の構造と動作原理

内部抵抗器アセンブリは、さまざまな負荷構成を実現するために直列および並列接続を通じて配置された複数の波形抵抗器要素で構成されています。独立した負荷セクションにより、ユーザーはハードウェア全体の構造を変更することなく、異なる抵抗グループを切り替えることでテスト条件を調整できます。

作業プロセスは次のように説明できます。

電源機器出力 → 負荷抵抗ボックス入力 → 抵抗負荷消費 → 性能データ評価

エンクロージャはアルミニウムと亜鉛でコーティングされた鋼板で製造されており、機械的保護、効率的な放熱、耐食性があり、取り付けが簡単です。外部電気接続用に専用の端子台が統合されており、継続的な高出力動作が必要なアプリケーションにはオプションの強制空冷が利用可能です。

製品仕様

電力機器のテスト用に設計

UPSの性能検証

この装置は、UPS 定格出力能力、過負荷応答、電圧安定性、および長時間動作性能を検証するための制御された負荷条件を提供します。さまざまな負荷レベルを適用することで、エンジニアは実際の動作要件をより正確に表す条件下で UPS の動作を評価できます。

発電機のテスト

この装置は、人工電気負荷として、試運転前または定期メンテナンス中に発電機の容量を検証するために使用できます。一般的なアプリケーションには、ディーゼル発電機のテスト、バックアップ電源システムの検査、工場の受け入れテストが含まれ、定義された負荷条件下での出力性能の確認に役立ちます。

インバーターと電源のテスト

制御された抵抗負荷により、エンジニアはインバータと電源の出力電流能力、熱性能、保護機能、および長期動作信頼性を評価できます。調整可能な負荷条件も、機器動作のさまざまな段階でのテストをサポートします。

エネルギー貯蔵システムのテスト

このシステムは、バッテリー システム、PCS 機器、エネルギー管理システムに制御された放電負荷を提供し、エンジニアが指定された電気条件下での放電性能と動作安定性を評価できるようにします。

主な特長

独立した負荷セクション制御

内部回路は複数の独立した負荷グループに分割されており、必要なテスト プロファイルに従って電力を段階的に調整できます。この構成は、柔軟な負荷の組み合わせ、再現可能なテスト条件、および個々のセクションの検査が必要な場合の簡単な障害分離をサポートします。

複数の動作条件のシミュレーション

このシステムは、軽負荷動作から全負荷および短期間の過負荷テストまで、さまざまな負荷条件を再現できるため、エンジニアはより広い動作範囲にわたって機器の性能を評価できます。

ACおよびDC互換設計

統合された端子構造は、AC および DC テストの両方のアプリケーション向けに構成できるため、さまざまなタイプの電力機器をテストする際の柔軟性が高まります。最大動作電圧 1200V のこのシステムは、基本的な抵抗構造を変更することなく、さまざまな産業用電源テスト要件に対応できます。

インストールガイド

1. 仕様の確認

設置する前に、テストされる機器の出力電力、必要なテスト条件、および設置環境に応じて、適切な電力定格、抵抗値、および保護グレードを選択してください。テスト中の安全なエネルギー放散には、適切な仕様の一致が不可欠です。

2. 機器の状態を確認する

設置前に筐体、端子台、冷却システムを検査し、機器に損傷がなく、すぐに使用できることを確認してください。目に見える損傷や異常がある場合は、電気接続する前に対処する必要があります。

3. インストール場所の選択

機器は、放熱のために十分なスペースを確保した、換気の良い場所に設置してください。設置エリアは、安全な動作に影響を与える可能性のある可燃性物質、空気の流れの制限された状態、過度の湿気から遠ざける必要があります。

4. 機器を修理する

エンクロージャにある取り付け穴を使用して、ユニットを床または指定されたテストプラットフォームにしっかりと設置します。取り付け構造は、機器の重量と動作条件に適したものでなければなりません。

5. 電気接続

付属の配線図に従って、テストされる機器の出力端子を負荷入力端子に接続します。 DC アプリケーションの場合は、極性を確認するとともに、すべての端子接続を適切に締め、予想される電流に適したケーブルで接続する必要があります。

6. テスト動作

完全な電気接続を確認した後、低負荷レベルでテストを開始し、テスト手順に従ってアクティブな負荷セクションを徐々に増やします。動作中は、抵抗器の温度およびその他の関連動作条件を監視して、機器が指定範囲内にあることを確認します。

パフォーマンスと信頼性のテスト

Dufew 負荷抵抗ボックスは、長期間の電気テスト用に設計されており、出荷前に電気的および機械的性能検証が行われます。テストでは、抵抗特性、電気的安全性、機械的完全性、さまざまな負荷条件下での安定した動作に重点を置き、産業用テスト環境で信頼性の高いパフォーマンスを確保します。

電気的特性

機械的特性

エンクロージャ構造は、輸送、設置、および産業上の動作環境に耐えられるように設計されています。機械的試験により、端子システムとハウジング構造が長期使用中に信頼性を維持していることが確認されます。

負荷シミュレーション機能

柔軟な負荷構成

テスト要件が異なれば、必要な負荷条件も異なります。内部抵抗グループは複数の独立したセクションに構成できるため、ユーザーは実際のテスト手順に従って適用される負荷を調整できます。

一般的な構成には次のものがあります。

この断面設計により、エンジニアは固定値の負荷装置を複数用意することなく、1 台で複数のテストを実行できます。

連続運転能力

生産テスト、実験室検証、および機器の信頼性評価では、負荷機器は多くの場合、継続的で厳しい条件下で動作する必要があります。 Dufew 負荷抵抗ボックスは、安定した抵抗性能、最適化された放熱構造、独立した抵抗グループ、およびオプションの強制空冷を備えて設計されており、長時間の高電力テストをサポートします。

この設計により、工場の経年劣化テスト、発電機の性能検証、UPS の信頼性評価、電源テストなど、一貫した負荷条件が必要なアプリケーションに適しています。

製造品質管理

Suzhou Dufew Electrical Co., Ltd. は、材料検査、組立管理、最終性能検証を含む、製造プロセス全体にわたって構造化された品質管理手順を適用しています。各段階は、電気的信頼性、機械的安定性、一貫した製品性能を確保するために管理されます。

材料検査

入荷した材料は製造前に検査され、抵抗素子、金属筐体材料、端子部品、絶縁材料の品質が確認されます。

組立管理

Dufew は組み立て中に、抵抗器のグループ化、電気接続の信頼性、絶縁距離、機械的固定を制御して、完成品が技術要件を満たしていることを確認します。

最終パフォーマンステスト

各ユニットは出荷前に、抵抗測定、絶縁試験、絶縁耐力試験、構造検査、機能性能チェックを含む総合的な検証を受けます。

Dufew 負荷テスト ソリューションを選ぶ理由?

プロフェッショナルなパワーエレクトロニクス製造経験

Suzhou Dufew Electrical Co., Ltd. は、抵抗器、ブレーキ システム、リアクトル、変圧器、パワー フィルターなどのパワー エレクトロニクス コンポーネントを専門としています。 Dufew は、産業オートメーション、エネルギー システム、電気機器アプリケーションの経験を通じて、信頼性の高いテスト環境の実際的な要件を理解しています。

カスタマイズされたテストソリューション

テストプロジェクトが異なれば、必要な電気的および機械的構成も異なります。 Dufew は、定格電力、抵抗値、電圧レベル、負荷ステップ、冷却要件、エンクロージャ構造、設置条件に応じてカスタマイズされたソリューションを提供し、顧客が特定の機器に適切なテスト性能を達成できるよう支援します。

産業用途への信頼性の高い供給

Dufew は、エンジニアリング支援、カスタマイズされた製造、および標準化された生産プロセスにより、機器メーカー、システム インテグレーター、配電業者、および産業ユーザーをサポートします。これらの機能は、世界の産業用途向けに安定した供給と信頼性の高い電気ソリューションを確保するのに役立ちます。

負荷抵抗ボックスと従来の抵抗ソリューションの比較

負荷試験システムには、十分な電力容量だけでなく、正確な負荷シミュレーション、長期安定稼働、快適な操作性が求められます。固定単一抵抗器や従来の制動抵抗器ソリューションと比較して、Dufew 負荷抵抗器ボックスは、電力機器検証のためのより柔軟なテスト機能を提供します。

よくある質問

Q1: 負荷試験装置と制動抵抗器ソリューションの違いは何ですか?

負荷試験装置は主に電気負荷をシミュレートし、発電機、UPS システム、インバータ、電源の出力容量、安定性、過負荷応答などの電力システムの性能を検証するために使用されます。制動抵抗器ソリューションは主にモーター駆動システムに適用され、減速時の回生エネルギーを吸収し、DC バスの過電圧を防ぎます。

Q2: テスト負荷はどのように調整されますか?

このシステムは、内部抵抗グループが独立した回路に分割されるセクション負荷制御を使用します。セクションを切り替えることで、軽負荷、部分負荷、定格負荷、過負荷などのさまざまな動作条件をシミュレートできます。この構成により、テストの柔軟性と再現性が向上します。

Q3: どのような冷却オプションが利用可能ですか?

冷却方式は、電力容量、動作時間、設置環境、放熱要件に応じて選択されます。標準構成では自然な空気の流れが使用されますが、より高い出力または長時間の連続動作が必要なアプリケーションには強制空冷を追加できます。

Q4: 抵抗構成はカスタマイズできますか?

はい。 Dufew Electric は、特定のテスト要件に応じて、抵抗値、定格電力、電圧レベル、負荷ステップ、冷却方法、エンクロージャ構造、端子構成をカスタマイズできます。

Q5: このソリューションではどのような機器をテストできますか?

発電機、UPS システム、インバータ、DC 電源、充電器、エネルギー貯蔵変換装置、その他の産業用電源システムの性能検証、メンテナンス テスト、エージング テスト、ラボ評価に適しています。

Q6: Dufew Electric はカスタマイズされたテスト ソリューションを提供していますか?

はい。 Dufew Electric は、顧客の機器仕様とテスト要件に基づいてエンジニアリング サポートを提供し、さまざまな電力容量、電気条件、設置環境に適した構成の設計を支援します。
