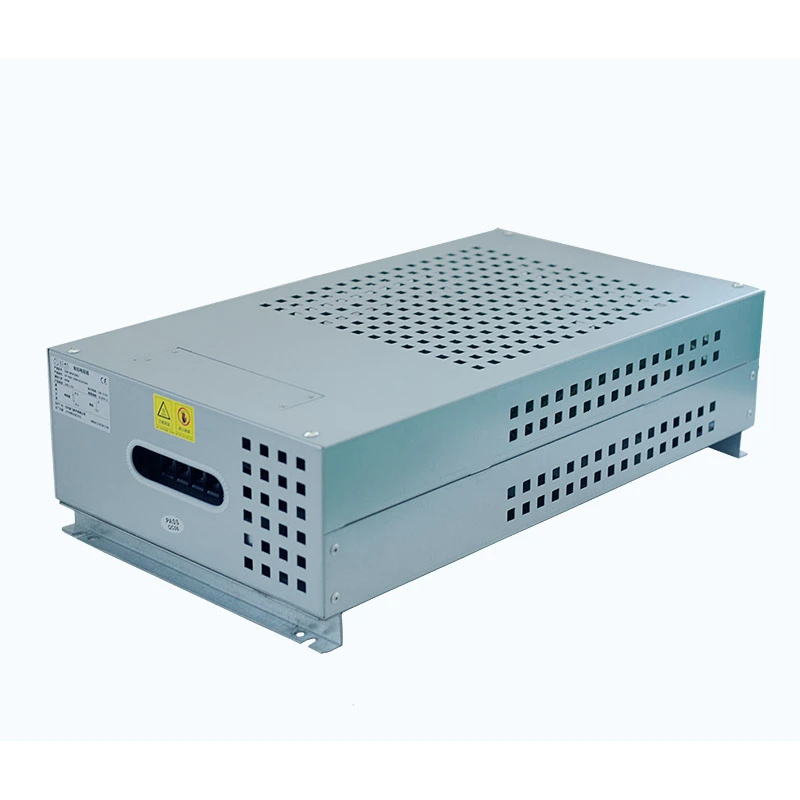

インバータ制動抵抗器ボックス

インバータ制動抵抗器ボックスは、インバータ駆動モータシステムに使用される専用の制動部品です。大きな慣性負荷でモータが減速すると、回生エネルギーがインバータの DC リンクにフィードバックされ、母線電圧が上昇します。本製品は、余分なエネルギーを抵抗素子を通して放散し、インバータの安定動作を維持します。

内部構造は、必要な抵抗と電力定格に従って配置された複数の波形抵抗素子で構成されています。抵抗器アセンブリは、統合された端子台と温度保護スイッチを備えた、アルミニウムと亜鉛でコーティングされた鋼製の保護筐体内に取り付けられています。

エンクロージャ設計は、インバータ キャビネットの横にある外部取り付けをサポートし、効果的な放熱と電気的安全性を維持しながら、キャビネットの内部スペースを節約します。

主要な設計機能

インバータブレーキユニットとのマッチングを標準化

抵抗と電力構成は、一般的なインバータブレーキ要件に従って設計されています。これにより選択が簡素化され、システム統合時の手動計算の削減に役立ちます。

側方排気冷却構造

このエンクロージャは、インバータ キャビネットから熱気を遠ざける側面換気設計を採用しており、ドライブ コンポーネント周囲の二次熱の蓄積を軽減します。

強化された高電圧絶縁設計

内部レイアウトにより、抵抗素子とエンクロージャの間に十分な絶縁距離が確保され、最大 1200V の DC バス電圧下でも安定した動作がサポートされます。

外部キャビネット取付構造

専用の取り付けベースを使用すると、電気キャビネット内の貴重なスペースを占有することなく、インバータ キャビネットの側面または底面に取り付けることができます。

製品の利点

- VFD回生ブレーキシステム専用に設計

- 過剰な制動エネルギーを熱に変換し、DC バス過電圧アラームを防止します。

- 波形抵抗器の組み合わせにより、最大 30kW の電力定格をサポートします

- 内蔵温度スイッチにより操作の安全性が向上します

- アルミニウム亜鉛コーティングされたエンクロージャは耐食性と機械的保護を提供します

- 頻繁な加速、減速、緊急停止条件に適しています。

代表的な用途

Dufew 電気波形抵抗器キャビネットは、制動、減速、および動的負荷制御中に信頼性の高いエネルギー散逸を必要とする産業用駆動システム向けに設計されています。その柔軟な構成により、次のようなさまざまな高負荷アプリケーションに適しています。

昇降・昇降装置

抵抗器キャビネットは、頻繁な昇降動作中に生成される回生エネルギーの管理に役立ち、エレベーター、タワー クレーン、ホイスト、ウインチ、および昇降プラットフォームのシステムの安定性を向上させます。

マテリアルハンドリングシステム

このソリューションは、ベルトコンベア、スタッカー リクレーマー、重量輸送システムなど、頻繁に加速と減速のサイクルが行われる機器に対して、安定したブレーキ性能を提供し、連続的な産業運用をサポートします。

産業用処理装置

このキャビネットは、圧延機、遠心分離機、射出成形機、伸線機、繊維機械など、精密なモーター制御とエネルギー吸収を必要とする産業機械に適しています。

駆動システム試験アプリケーション

また、インバータ性能試験装置やサーボドライブ試験システムに統合して、電気的性能とシステムの信頼性を評価するための制御された抵抗負荷を提供することもできます。

技術仕様

モデルの説明

例：CRB 10KW 13.6R J

パフォーマンステスト

電気的特性

機械的特性

インバータ応用の利点

DCバス電圧制御用に最適化

急減速時や緊急ブレーキ時に、この製品は効果的なエネルギー放散経路を提供し、インバータ DC バスの安定性を維持します。

頻繁なブレーキサイクルに適しています

抵抗器の構造は、昇降装置、コンベヤ、産業オートメーション システムで一般的に見られる繰り返しのエネルギー吸収条件に合わせて設計されています。

省スペース設置

外部取り付け構造により、キャビネットのスペース要件が軽減され、システムの設置が簡素化されます。

一般的な抵抗器ボックスとの比較

製造と品質保証

Dufew Electric は、抵抗器のアセンブリおよびエンクロージャの製造から電気的性能テストに至るまで、標準化された製造手順を適用しています。

品質管理には次のものが含まれます。

- 入荷した材料の検査

- 抵抗値の検証

- 絶縁試験

- 熱保護試験

- 最終製品検査

梱包と配送

各抵抗ボックスは、製品のサイズと輸送要件に応じて専門的に梱包されています。

梱包プロセスには次のものが含まれます。

- 製品保護固定

- 防湿パッケージ

- 輸出出荷準備

- 一括注文管理

インバータ制動抵抗器ボックスの選び方

適切なインバータ制動抵抗器ボックスを選択するには、インバータのパラメータ、モータ特性、制動条件、設置環境を総合的に評価する必要があります。正しい構成は、回生エネルギーを効果的に放散し、DC バスの過電圧を防止し、VFD システムの長期信頼性を向上させるのに役立ちます。

1. インバーターとモーターの電力要件を一致させる

抵抗ボックスの定格電力は、インバータ容量とモータの動作条件に応じて選択する必要があります。より高いモーター出力、より大きな負荷慣性、または頻繁なブレーキサイクルを伴うアプリケーションでは、一般に、より強力なエネルギー吸収能力が必要です。

主な選択要素には、インバータの定格電力、モータ電力、負荷慣性、必要な制動トルク、および制動周波数が含まれます。

2. DC バス電圧の互換性を確認する

安全で安定した動作を保証するには、抵抗の動作電圧がインバータの DC バス電圧と一致する必要があります。 400V クラスのインバータ システム、690V の産業用ドライブ、または最大 1200V の高電圧 DC アプリケーションなど、ドライブ システムが異なれば、異なる電圧構成が必要になる場合があります。

Dufew の制動抵抗器ソリューションは、アプリケーション要件に応じて、さまざまな DC バス電圧条件下で安定した動作をサポートするように設計されています。

3. 適切な抵抗値を選択します

抵抗値はブレーキ性能に直接影響します。抵抗値が低いと制動力は強くなりますが、流れる電流も多くなります。抵抗値が高いと電流ストレスは軽減されますが、制動時間が長くなる可能性があります。

インバータ制動ユニットの仕様、許容制動電流、所要停止時間、負荷慣性特性に応じて適切な抵抗設定を決定してください。

4. ブレーキのデューティサイクルと適用条件を考慮する

産業用途が異なれば、生成される回生エネルギーのレベルも異なるため、実際のブレーキサイクルと動作条件に応じて抵抗ボックスを選択する必要があります。

5. 設置スペースと冷却条件の検討

設置環境は、キャビネットの構造、換気設計、熱性能に影響を与えます。設置スペース、設置方法、周囲温度、風量条件などを考慮して選定してください。

Dufew 制動抵抗器ボックスは、実用的な設置構造と最適化された換気設計を採用しており、効果的な放熱を維持しながらインバーター キャビネットとの統合が可能です。

6. 特殊な用途向けにカスタマイズ仕様を検討する

標準の抵抗ボックスは、特定の産業要件を必ずしも満たさない場合があります。 Dufew は、抵抗値、定格電力、動作電圧、筐体寸法、端子配置、保護要件に基づいてカスタマイズされた構成を提供します。

Dufew Electric は、専門的な製造能力により、さまざまなインバーター システムや産業用途向けの OEM およびカスタマイズされた制動抵抗器ソリューションをサポートしています。

よくある質問

1. どのインバータ ブランドが Dufew 制動抵抗器ボックスと互換性がありますか?

Dufew の制動抵抗器ボックスは、さまざまなメーカーのさまざまなインバータ システムに適合します。お客様はインバータのモデル情報を提供していただければ、Duffew が適切な抵抗と電力構成を推奨します。

2. カスタマイズされた制動抵抗器ボックスにはどのような情報が必要ですか?

カスタマイズの場合、お客様はインバーターのモデル、モーター出力、動作電圧、抵抗値、制動デューティ サイクル、および設置要件を提供する必要があります。 Dufew は、これらのパラメータに従って適切な抵抗ボックス ソリューションを設計できます。

3. Dufew は OEM またはカスタマイズされた制動抵抗器ソリューションを提供できますか?

はい。 Dufew は、さまざまな産業用途に合わせて、調整可能な抵抗値、定格電力、エンクロージャ設計、端子構成、保護オプションを備えたカスタマイズされた制動抵抗器ボックスを提供しています。

4. 制動抵抗器の耐用年数に影響を与える要因は何ですか?

耐用年数は主に、ブレーキ頻度、過負荷条件、動作温度、冷却性能、設置環境に影響されます。適切な選択と熱管理により、長期的な信頼性が向上します。

5. 制動抵抗器ボックスは頻繁な制動サイクルに使用できますか?

はい。 Dufew の制動抵抗器ボックスは、エレベーター、クレーン、コンベア、産業用オートメーション機器など、繰り返しの加速と減速が必要な用途向けに設計されています。定格出力はブレーキサイクルに応じて選択する必要があります。

6. 制動抵抗器ボックスにはどのようなメンテナンスが必要ですか?

換気状態、端子接続、ほこりの蓄積、過熱の兆候を確認するために、定期的な検査をお勧めします。適切なメンテナンスにより、安定した性能とより長い耐用年数が保証されます。

7. 抵抗ボックスは過酷な産業環境でも使用できますか?

Dufew 制動抵抗器ボックスは、産業用途向けの保護エンクロージャと信頼性の高い構造を備えています。高湿度、粉塵、または特殊な動作条件のある環境向けに、カスタマイズされた保護ソリューションをご利用いただけます。

8. 制動抵抗器のメーカーとして Dufew を選ぶ理由は何ですか?

Dufew は産業用抵抗器の設計と製造を専門としており、カスタマイズされた制動抵抗器ソリューション、厳格な品質検査、およびインバータ メーカー、機器ビルダー、オートメーション会社に対する信頼できるサポートを提供しています。

カスタマイズされた制動抵抗器ボックスの見積もりを取得する

エレベーター、クレーン、産業用ドライブ、自動化機器用の制動抵抗器ソリューションが必要ですか?

インバーターのモデル、モーター電源、DC バス電圧、およびブレーキ要件を提供します。 Dufew は、適切な VFD 制動抵抗器ボックスを推奨し、お客様のプロジェクトに技術サポートを提供します。

カスタマイズされた抵抗値、電力定格、エンクロージャ設計については、今すぐ見積もりをリクエストしてください。
