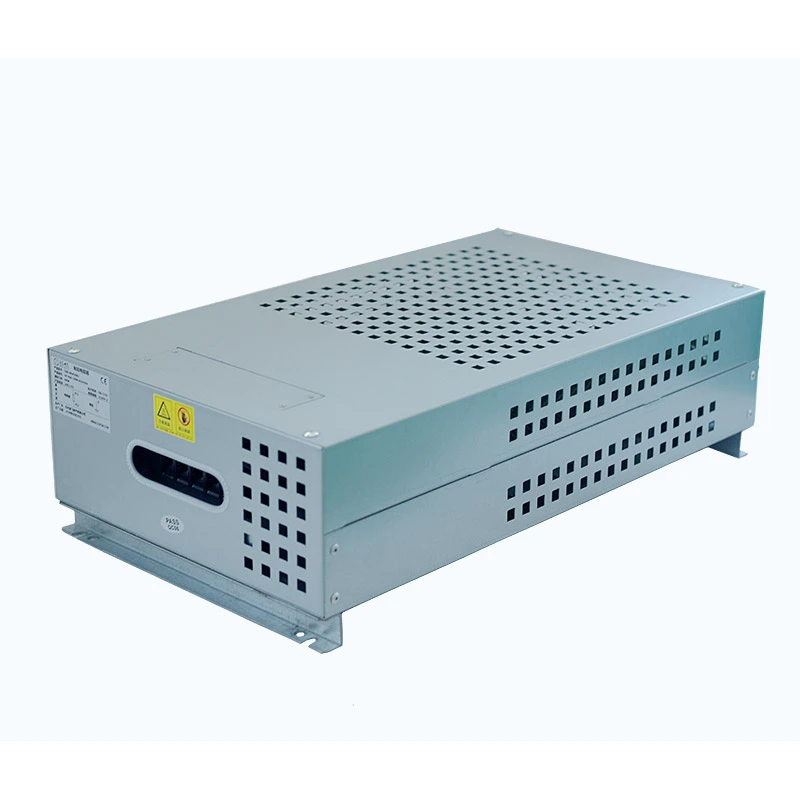

DUFEW 波形抵抗器ボックスは、複数の波形抵抗器要素を直列および並列接続方法で統合し、専門的なエンクロージャ内に固定する高出力抵抗器アセンブリです。個々の抵抗器の電力制限を克服し、高電力電気システムに安定したエネルギー吸収性能を提供するために特別に開発されました。
抵抗ボックスは、最大電力定格 30KW、抵抗値 0.01Ω ～ 1KΩ、抵抗精度オプション ±3%、±5%、±10% をサポートします。内部構造には大電流端子台と温度保護スイッチが含まれており、筐体保護グレードはさまざまなアプリケーション要件に応じてカスタマイズできます。
中国の経験豊富なメーカーおよびサプライヤーとして、DUFEW は、ブレーキ システム、可変周波数ドライブ、産業オートメーション機器、エレベーター、クレーン、圧延機、および効率的なエネルギー散逸を必要とするその他のアプリケーション向けにカスタマイズされたソリューションを提供しています。
波形抵抗器ボックスの内部構造は、直列および並列回路を介して配置された複数の波形抵抗器要素で構成され、特別に設計された筐体内にしっかりと取り付けられています。このモジュール構成により、安定した電気性能と便利なメンテナンスを維持しながら、電力容量が向上します。
筐体はアルミニウム亜鉛メッキ鋼板で製造されており、耐食性、機械的強度、放熱性に優れています。統合された換気構造により、空気の流れが最適化され、連続運転中に安定した温度が維持されます。
抵抗ボックス内に大電流端子台を設置し、外部との電気接続を簡素化しました。内蔵の温度保護スイッチは、内部温度が事前に設定された安全限界を超えると回路を自動的に切断し、過熱による損傷を防ぎます。
顧客の要件に応じて、DUFEW はオプションの冷却ファン、独立した抵抗グループ制御、およびカスタマイズされた保護レベルを提供できます。この製品は GB-5792 規格に従って設計されており、要求の厳しい産業環境に適しています。
例：CRB 10KW 13.6R J
| コード | 説明 |
|---|---|
| CRB | コルゲート抵抗器ボックス/制動抵抗器ボックス |
| 10KW | 定格電力 |
| 13.6R | 定格抵抗 |
| J | 抵抗許容差 (K=10%、J=5%、H=3%) |
| パラメータ | 仕様 |
|---|---|
| パワーレンジ | 1KW-30KW |
| 動作電圧 | ≤1200V |
| 抵抗範囲 | 0.01Ω---1KΩ |
| 抵抗許容差 | ±3/±5/±10 |
| 保護等級 | IP20/IP23 |
| 温度係数 | ≤300ppm/℃ |
| 難燃グレード | UL 94V-2 |
| 規格への準拠 | GB-5792 |
DUFEW は、さまざまな産業用動作条件に基づいてカスタマイズされた波形抵抗器ボックス ソリューションを提供します。お客様は、システム要件に応じて、適切な電力定格、抵抗値、冷却方法、保護レベル、内部回路構成を選択できます。
モジュラー設計により、複数の抵抗ユニットを異なる電力レベルに組み合わせることができるため、この製品は、高い制動エネルギー、頻繁な加減速、および連続運転を伴うアプリケーションに適しています。
カスタマイズ オプションには次のものが含まれます。
- カスタマイズされた定格電力
- カスタマイズされた抵抗値
- マルチグループ抵抗回路設計
- 冷却ファンの追加設置
- カスタマイズされたエンクロージャ構造
- お客様の図面に従ってOEM生産
波形抵抗器ボックスは、モーターの減速時に発生する回生エネルギーを吸収し、DC バスの過電圧障害を防止します。
クレーン、吊り上げ装置、マテリアルハンドリングシステムでの頻繁なブレーキ操作向けに設計されています。
連続負荷条件下で動作する高出力モーターに安定したブレーキ性能を提供します。
頻繁な加減速やエネルギー消費制御が必要なエレベータシステムに適しています。
電気試験およびエネルギー散逸アプリケーション向けの信頼性の高い高電力負荷コンポーネントとして使用されます。
DUFEW コルゲート抵抗器ボックスはモジュール式内部抵抗器構造を採用しています。複数の抵抗素子が独立したグループに分割され、別の回路で接続されるため、メンテナンスが容易になり、交換コストが削減されます。
単一の抵抗グループに障害が発生した場合、技術者は抵抗ボックス全体を交換するのではなく、損傷したモジュールを交換するだけで済みます。この設計により、機器の可用性が大幅に向上し、長期的なメンテナンス費用が削減されます。
内部の抵抗素子は別回路に分かれています。他の抵抗グループの動作に影響を与えることなく、単一の損傷セクションを独立して交換できます。
前面に取り付けられた大電流端子台により、配線を集中化して整理できます。設置・点検・保守時に大型電源ケーブルの着脱が容易に行えます。
標準の温度保護スイッチは、異常な温度条件が発生した場合に回路を自動的に切断し、無人操作中の過熱による抵抗器の損傷を防ぎます。
DUFEW 波形抵抗器ボックスは、頻繁なブレーキ、高いエネルギー吸収、長時間の連続運転を必要とする頑丈な機器向けに特別に設計されています。
制動抵抗器が繰り返しのエネルギー放電サイクルに耐える必要がある、圧延機、港湾クレーン、大型エレベーターなどの産業用途に適しています。
圧延機、港湾機械、重量物エレベータなど、エネルギーフィードバック条件が頻繁に発生する機器に適しています。指定された動作条件下では、サイクル耐用年数が 9000 時間を超える場合があります。
高出力アプリケーションや高温環境では、冷却ファンを取り付けることで放熱効率を高め、安定した動作を維持できます。
均一なエンクロージャ寸法により、複数の抵抗ボックスを並列に取り付けることができ、大規模な試験システムや完全な電気制御機器にすっきりとしたレイアウト ソリューションを提供します。
抵抗素子は、波形構造に形成されたコンスタンタンまたはニッケルクロム合金のストリップから製造されます。この設計は寄生インダクタンスを低減し、応答性能を向上させ、高周波パルスブレーキや要求の厳しい産業用途に適しています。
波形ストリップの表面積の増加により放熱効率が向上し、動作中の安定した抵抗性能を実現するために温度係数 ≤300 ppm/℃を維持します。
主な利点には、低インダクタンス特性、優れた熱安定性、効率的な熱放散、および頻繁なパルス負荷条件下での信頼できる性能が含まれます。
エンクロージャはアルミニウムと亜鉛でコーティングされた鋼板で作られており、産業環境に強力な耐食性と酸化保護を提供します。精密な曲げ加工、溶接プロセス、最適化された通気チャネルにより、構造強度とエアフロー効率の両方が向上します。
主な利点には、耐食性、機械的耐久性、改善された熱管理、および厳しい作業条件への適応性が含まれます。
高温セラミックまたはマイカのサポートを使用して、波形抵抗素子を固定しながら、加熱コンポーネントと筐体の間の電気的絶縁を提供します。絶縁構造により、350℃までの熱条件下でも信頼性の高い性能を維持します。
主な利点としては、高温耐性、安定した電気絶縁、安全性の向上、継続的な熱ストレス下での長寿命が挙げられます。
抵抗ボックスは、大電力用途でも確実に接続できるように設計された大電流銅バスバー端子構造を採用しています。多回路配線設計により、ケーブル接続が整理され、発熱が軽減され、電気的安定性が向上します。
主な利点には、高電流容量、便利な設置、安定した電気接続、大規模電力システムへの適合性が含まれます。
オプションの構成には、温度保護スイッチや軸流冷却ファンが含まれます。温度スイッチは、異常な温度状態が発生した場合に回路を切断することで安全性を高め、強制空冷により温度上昇を軽減し、密閉された設置環境での連続動作能力を向上させます。
| 電気的性能 | 試験条件 | パフォーマンス |
|---|---|---|
| 絶縁耐力 | AC2500V/50Hz/60S | 漏れ電流 ≤10mA |
| 絶縁抵抗 | DC1000V | 絶縁抵抗≧100MΩ |
| 短時間の過負荷 | 5Sの定格電力の10倍 | 目に見えるダメージはありません |
| 長期の負荷寿命 | サイクル運転（吐出10S、インターバル90S） | 9000時間以上 |
| 定常状態の湿った熱 | 40℃±2/90%-95%RH/100h | △R≦±（1%R+0.05Ω） |
| 急激な温度変化 | -55℃、55℃、155℃ 各15分 5サイクル | △R≦±（2%R+0.05Ω） |
| 耐熱性 | 350℃/2h | 目立った変色やダメージはありません |
| 温度係数 | 定格負荷抵抗と静的抵抗の比較 | 300ppm/℃以下 |
| 難燃性 | 5分間で定格電力の10倍 | 赤く光るが炎は出ない |
| 機械的性能 | 試験条件 | パフォーマンス |
|---|---|---|
| 端子強度 | 45N/30S | 緩みや目に見える損傷はありません |
| 耐振動性 | 5-200Hz、1g、98m/S² | 目に見える構造上の損傷はありません |
| はんだ耐熱性 | 3S用リード端子350±5℃はんだ浸漬 | △R≦±（1%R+0.05Ω） 外観に目立った傷はなく、刻印も鮮明です |
| はんだ付け性 | 5S用端子235±5℃はんだ浸漬 | 端子表面のはんだ被覆率 ≥95% |
適切な制動抵抗器ソリューションを選択することは、システムの安定性、安全性、メンテナンス効率を向上させるために重要です。個別のアルミニウム製ハウジング抵抗器、管状抵抗器、またはスタンドアロン抵抗器要素と比較して、DUFEW は、保護、熱管理が改善され、産業用電力アプリケーション向けに設置が容易な、より統合された設計を提供します。
| 比較次元 | 波形抵抗器ボックス | 従来の単一アルミニウムハウジング / 管状 / 独立した抵抗器 |
|---|---|---|
| 電力処理能力 | 複数の波形抵抗素子を直列および並列回路で組み合わせることができるため、単一のエンクロージャで最大 30KW の電力容量を実現しながら、統合された保護と接続管理を実現できます。 | 通常、個々の抵抗の電力能力には限界があります。複数のユニットを使用するには、追加の組み合わせ、配線、および保護構造が必要となり、設置が複雑になります。 |
| 高周波性能 | 波形合金ストリップ構造は低インダクタンス特性を提供し、電圧スパイク、電磁干渉、および高周波ブレーキ動作時の不安定性を軽減します。 | 従来の抵抗構造では、より高い寄生インダクタンスが生成される可能性があり、急速なスイッチングやパルスブレーキ条件を伴うアプリケーションの性能に影響を与える可能性があります。 |
| 保護と安全性 | 統合された金属製の筐体は、内部の発熱体を埃、湿気、偶発的な接触から保護します。保護グレードはアプリケーション要件に応じてカスタマイズできます。 | 露出した抵抗素子は環境保護に限界があり、追加の安全カバーや保護コンポーネントが必要になる場合があります。 |
| 熱管理 | 内部エアフロー構造と最適化された抵抗配置により、熱分布が改善され、連続動作中の局所的な温度蓄積が軽減されます。 | 複数の独立した抵抗器を一緒に設置すると、効果的なエアフロー構成が不足する可能性があり、加熱が不均一になり、劣化が促進されるリスクが高まります。 |
| メンテナンスの利便性 | 内部構造がモジュール化されているため、点検や交換が容易です。統合された端子と温度保護コンポーネントにより、メンテナンス手順が簡素化されます。 | 抵抗器を個別に設置するには、通常、集中的な保護と監視を行わずに、より複雑な配線とコンポーネントの交換プロセスが必要になります。 |
A: このソリューションは、アプリケーションで単一の抵抗器よりも高い電力容量、統合されたエンクロージャ保護、またはより便利なメンテナンスが必要な場合に適しています。これは、可変周波数駆動システム、クレーン、エレベーター、圧延機、および頻繁にブレーキが必要なその他の産業用機器に一般的に適用されます。
A: 内蔵の温度保護スイッチが動作温度を継続的に監視します。温度が事前に設定された安全限界を超えると、保護装置が回路を切断して過熱のリスクを軽減し、抵抗システムを保護します。
A: はい。高出力、頻繁なブレーキサイクル、または限られた換気条件を伴うアプリケーションの場合、オプションの冷却ファンシステムを取り付けて熱放散を改善し、安定した動作を維持できます。
A: はい。内部抵抗素子は、アプリケーション要件に応じて複数の独立したグループに構成できます。これにより、柔軟な負荷調整、障害の切り分けが容易になり、システムの信頼性が向上します。
A: 標準構成は、1KW ～ 30KW の電力定格をサポートします。異なる電力レベルを必要とするアプリケーションに対して、DUFEW は動作条件と技術仕様に基づいてカスタマイズされたソリューションを開発できます。
A: 抵抗値はシステム要件に応じてカスタマイズできます。標準オプションには、電気用途に応じて、さまざまな抵抗範囲と±3%、±5%、±10% の許容誤差が含まれます。
A: 可変周波数ドライブ、クレーン、港湾機械、エレベーター、圧延機、自動化機器、電気試験システムなどの産業用ドライブおよびエネルギー制御アプリケーションで広く使用されています。繰り返しのブレーキ、エネルギー散逸、安定した熱性能が必要な用途に特に適しています。
A: はい。 DUFEWは、定格電力、抵抗値、筐体構造、保護レベル、冷却方式、内部回路構成など、お客様のご要望に応じたカスタマイズ設計をサポートします。お客様はアプリケーションの詳細や技術図面を提供していただければ、DUFEW のエンジニアが実際の動作条件に基づいて適切なソリューションを開発します。
